УКАЗАНИЯ ПО СБОРКЕ
ПРИСОЕДИНЕНИЕ И УДАЛЕНИЕ ТРУБКИ ДЛЯ
ОБДУВА / ВАКУУМА
ПРИМЕЧАНИЕ: Трубка для обдува / вакуума до-
ставляется в несобранном виде. Для безопасной
и легкой работы оператора необходимо ее собрать.
Сборка двух элементов трубки:

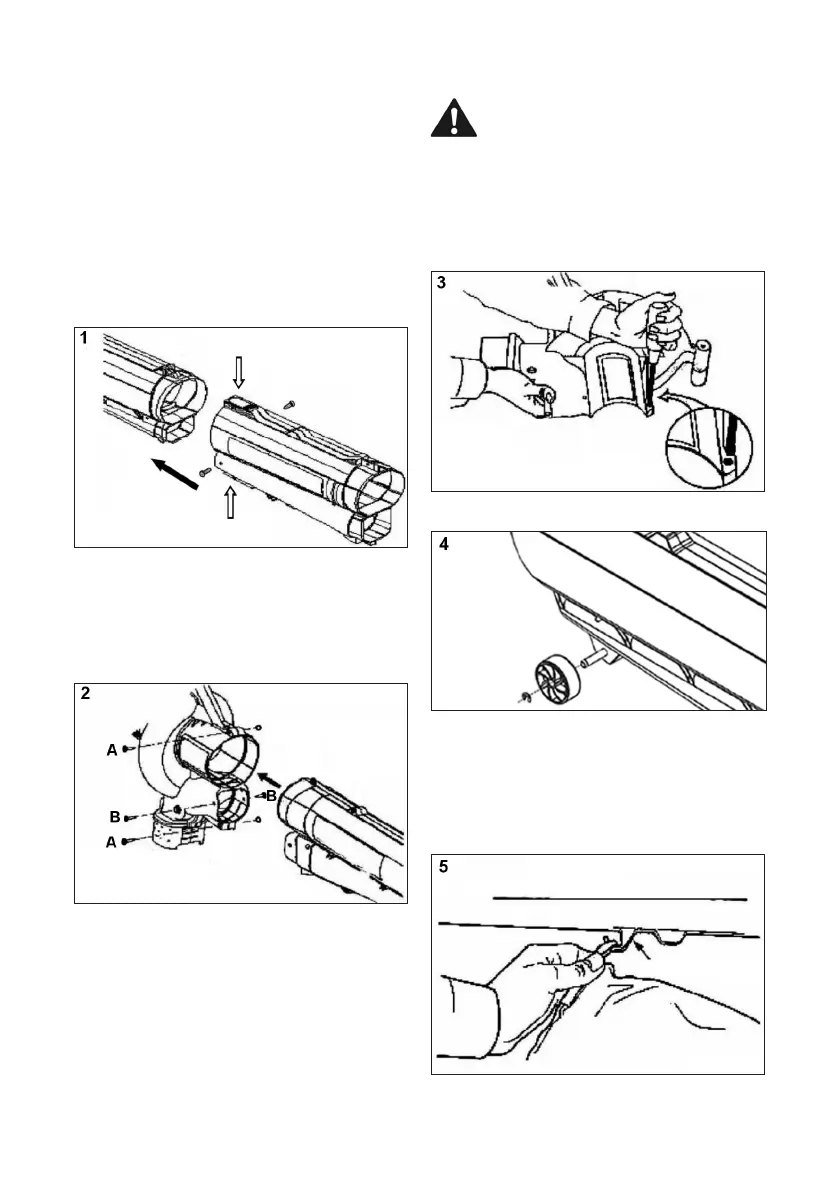

1. Собрать верхнюю и нижнюю трубки для обдува
/ вакуума скольжением одной в другую до упо-
ра. При этом нажать бутоны обеих болтовый
креплений.
2. Поставить два самонарезающие винта с обеих
сторон (Рис. 1).
Присоединение трубки обдува / вакуума
1. Удалить предусмотренные болты и гайки с упа-
ковки машины.
2. Вставить трубку для обдува / вакуума до упора
в отверстие корпуса мотора, пока отверстия на
трубке для обдува / вакуума совместятся с вин-
товыми отверстиями в корпусе. (Рис. 1).
3. Вставить 2 (два) винта T20 Torx (A) в правую сто-
рону корпуса двигателя и 2 (две) соответствую-
щие гайки в левую сторону корпуса .двигателя
(Рис. 2).
4. Затянуть винты крепко. Не перетягивать.
5. Поставить 2 (два) оставшиеся самонарезающих
винта T20 Torx (B) в отверстия с обеих сторон кор-
пуса (Рис. 2). Затянуть крепко, но не перетягивать
Внимание!
Перед пользованием устройства проверить
правильное положение и крепление вакуумной
трубки винтами.
Удаление трубки обдува / вакуума
ПРЕДУПРЕЖДЕНИЕ: Для избегания се-
рьезных ранений выключить двигатель и
выждать, пока крыльчатка остановится
полностью и после того приступить к присо-
единению или удалению частей труб.
1. Удалить два самонарезающих винта с каждой
стороны корпуса (Рис. 2).
2. Удалить два болта с гайками, удерживающие
трубку для обдува / вакуума к корпусу (Рис. 2,
Рис. 3).
Собрать кронштейн колеса
ПРИСОЕДИНЕНИЕ И УДАЛЕНИЕ ВАКУУМНОГО
МЕШКА
Присоединение вакуумного мешка
1. Закрепить вакуумный мешок на крючок для ва-
куумного мешка на трубке для обдува / вакуума
(Рис. 5).
2. Провести вакуумный мешок над трубой для вы-
брасывания мусора на корпусе до упора (Рис. 6).
