Conto D2
Configuration d’usine
Cd: 1000
1
Ad: 255
1
br: 9600
1
Py: nonE
2
PU: 10Wh
2
Pd: 100msec
th: 0,4%
rR: YES
Pour les modèles qui la prévoient communication RS485
2
Pour les modèles qui la prévoient sortie impulsions énergie

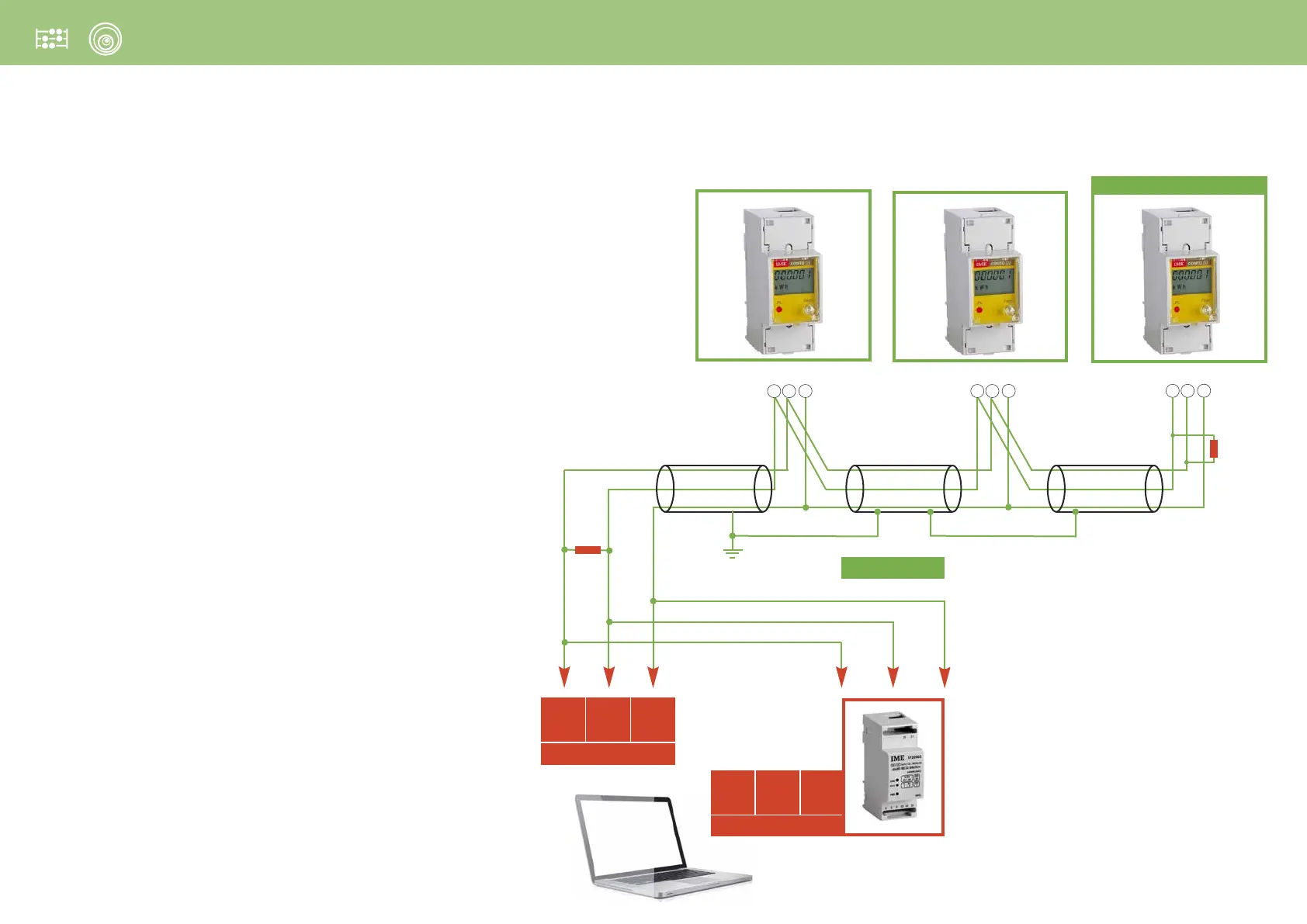

Branchement en reséau
Dernier Conto D2 sur le reséau
RS458
A
Tx /Rx
+
B
Tx /Rx
-
GND
RS232
Tx
Rx
GND
220Ω
220Ω
RESEAU
33 34
35
RS 485
Rx / Tx GND
33 34
35
RS 485
Rx / Tx GND
33 34
35
RS 485
Rx / Tx GND
