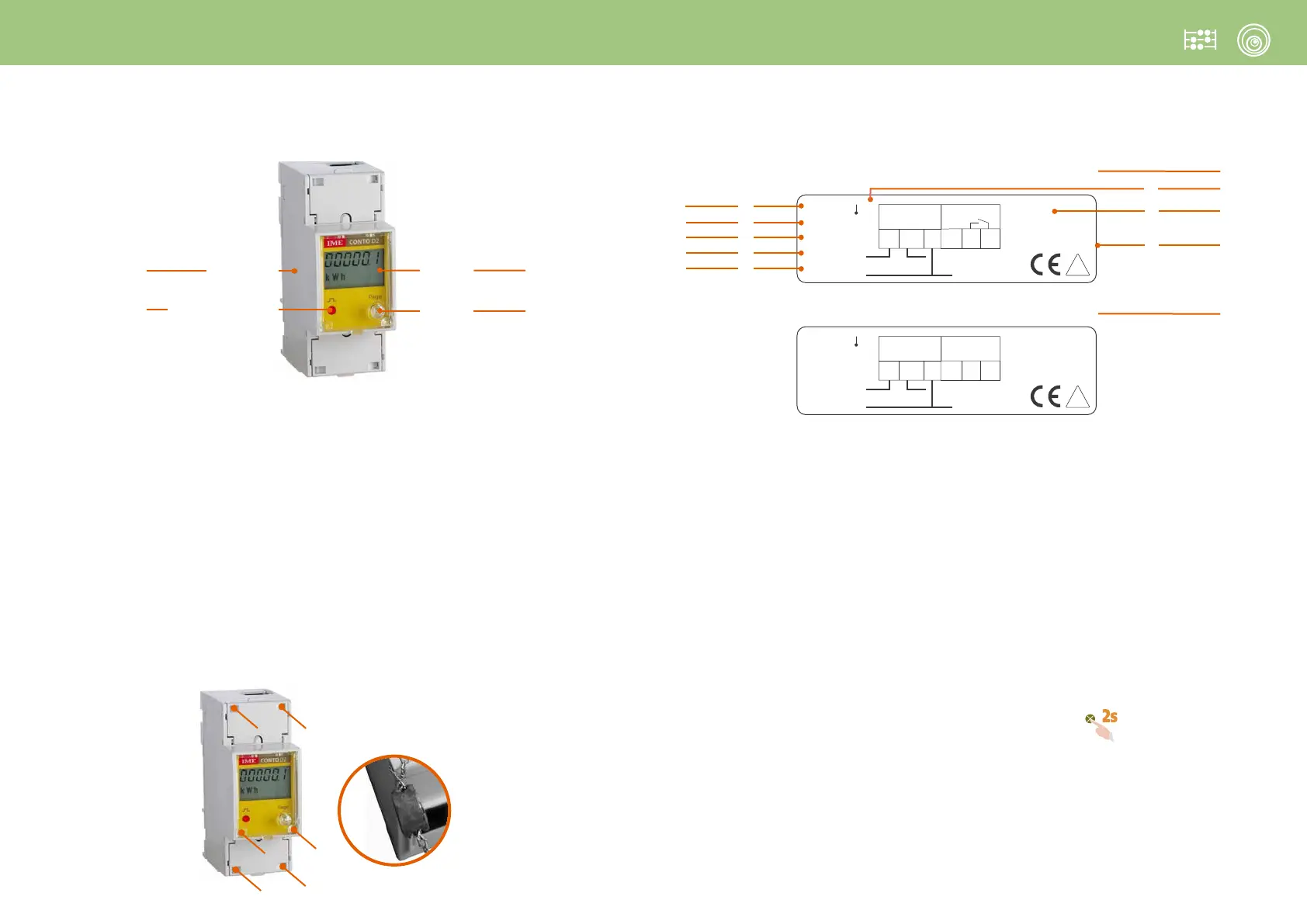

Descrizione Frontale
Display
Cristallo liquido, 6 cifre, visualizza le misure.
LED Metrologico
La frequenza di lampeggiamento è proporzionale all’energia attiva conteggiata
Tasto programmazione/cambio pagina
Utilizzato per la programmazione del contatore e per lo scorrimento delle pagine
di visualizzazione misure.
Punti di sigillatura custodia e morsetti
Targa dati
Riporta i dati tecnici caratteristici del contatore
1 Modello
2 Codice prodotto
3 Tensione
4 Frequenza
5 Corrente
6 Classe precisione conteggio energia
7 Numero matricola
8 Peso impulso LED metrologico
Programmazione
L’accesso alla programmazione è protetto da una Password numerica.
La programmazione avviene agendo sul tasto frontale Page
1 Password accesso
2 Comunicazione RS485
(per i modelli che la prevedono)
3 Uscita impulsi energia (per i modelli che la prevedono)
4 Contaore
5 Conferma o modifica Password accesso programmazione
10/15 10783390 WEB I cod.CE20195A.
4
Conto D2
Targa dati
LED metrologico
Tasto
!
MADE IN ITALY
1234567890 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A2
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N1529Lout
PULSE
Cl.1
LOAD
!
MADE IN ITALY
1234567891 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A4
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N34-35Lout
RS485
Cl.1
LOAD
33+
Rx/Tx
GND
1
2
3
4
5
Uscita impulsi energia
7
6
8
Display
Comunicazione RS485
