Conto D2

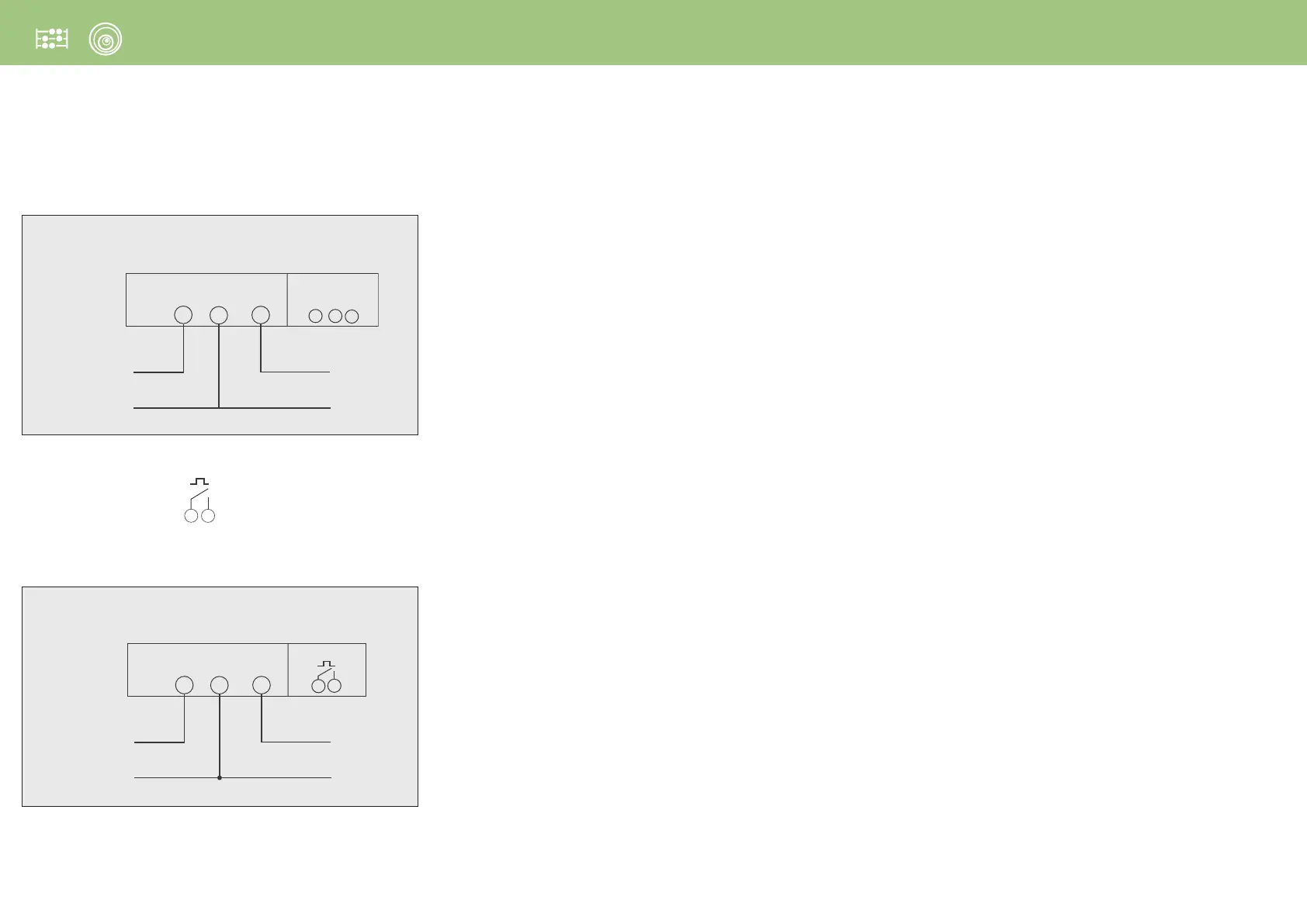

Schemi d’inserzione
Lo strumento è realizzato per inserzione su linea monofase
I N P U T
O U T P U T
L
N
LOAD
RS 485
Rx / Tx GND
+
–
33
34
35
Lout
N
Lin
S 1000/371
I N P U T
O U T P U T
L
N
LOAD
15
29
Lout
N
Lin
S 1000/372
Istruzioni per l’installazione
L’installazione di questo apparecchio deve essere effettuata
esclusivamente da personale qualificato.
Verificare che i dati di targa dell’apparecchio (tensione di
misura, corrente di misura, frequenza) corrispondano a quelli
effettivi della rete a cui viene collegato lo strumento.
Nei cablaggi rispettare scrupolosamente lo schema di
inserzione; una inesattezza nei collegamenti è inevitabil-
mente causa di misure falsate o di danni allo strumento.
Collegato lo strumento, completare l’installazione con la
configurazione dell’apparecchio.
CE20195A2
CE20195A4
Uscita impulsi energia
Comunicazione RS485
15
29
Max. 27V 50mA
