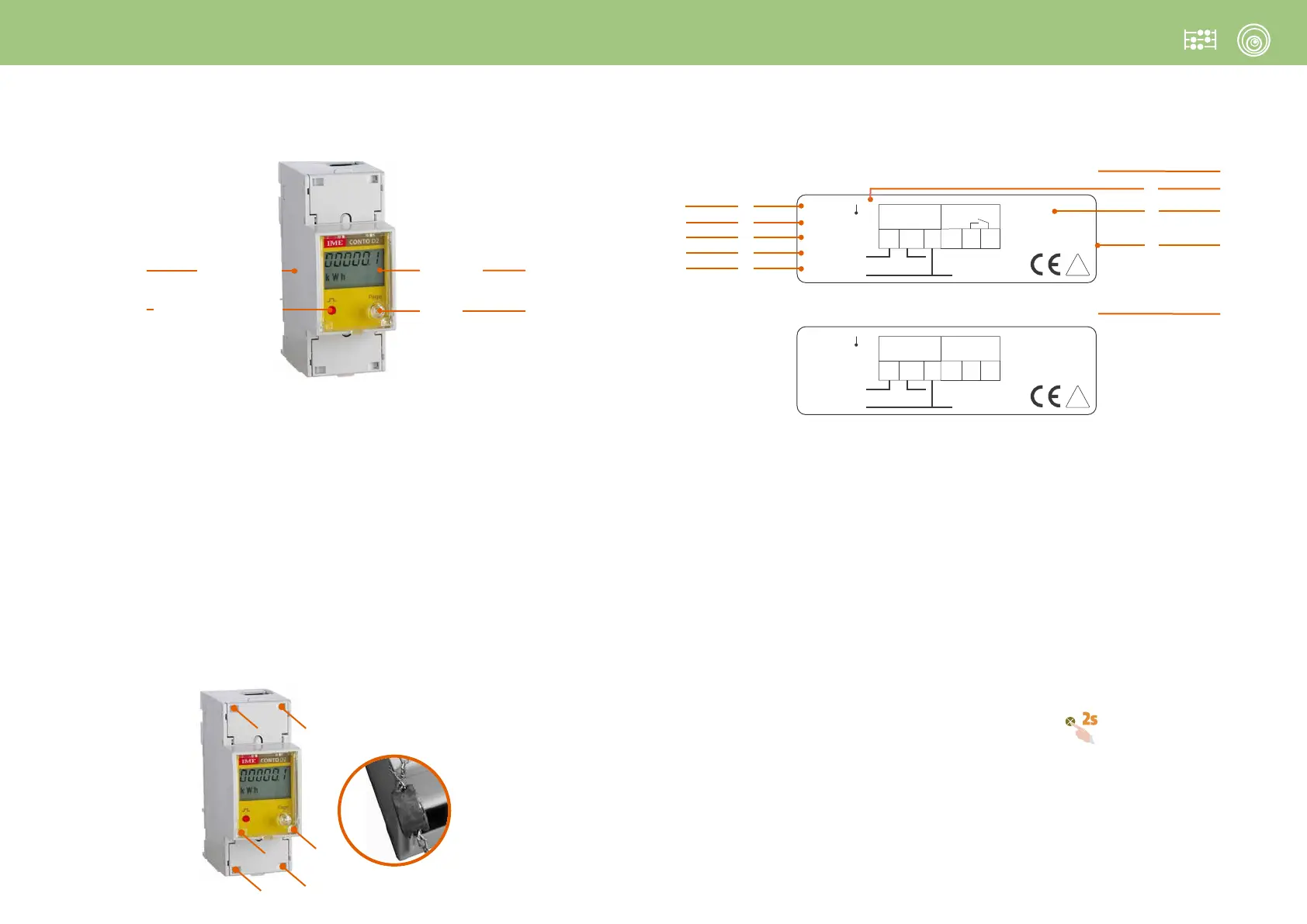

Frontteilbeschreibung
Anzeige
Flüssigkristall, 6 Ziffern, zeigt die Messungen an.
Metroligische LED
Die Blinkfrequenz ist proportional zur gerechneten Wirkenergie.
Programmierung / Seitenwechsel-Taste
Es ist für die Programmierung des Zählers und die Verschiebung der Messunganzeigeseiten
benutzt.
Siegelungspunkte für Gehäuse und Klemmen
Typenschild
Es zeigt die technische Kenndaten des Zählers
1 Modell
2 Produktcode
3 Spannung
4 Frequenz
5 Strom
6 Genauigkeitsklasse der Energiezählung
7 Herstellungsnummer
8 Impulsgewicht der metrologischen LED
Programmierung
Programmierungszugriff ist von einem numerischen Kennwort beschützt.
Die Programmierung erfolgt durch die Fronttasten Page
1 Zugriffkennwort
2 RS485-Kommunikation
(wo vorgesehen)
3 Energieimpulsausgang (wo vorgesehen)
4 Betriebsstundenzähler
5 Bestätigung oder Änderung des Programmierungszugriffkennwortes
10/15 10783390 WEB D cod.CE20195A.
4
Conto D2
Typenschild
Metrologische LED
Taste
!
MADE IN ITALY
1234567890 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A2
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N1529Lout
PULSE
Cl.1
LOAD
!
MADE IN ITALY
1234567891 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A4
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N34-35Lout
RS485
Cl.1
LOAD
33+
Rx/Tx
GND
1
2
3
4
5
Energieimpulsausgang
7
6
8
Anzeige
RS485 Kommunikation
