IME CONTO D2 - Page 36

10/15 10783390 WEB D cod.CE20195A.
9
Conto D2
Werkeinstellung
Cd: 1000
1
Ad: 255
1
br: 9600
1
Py: nonE
2
PU: 10Wh
2
Pd: 100msec
th: 0,4%
rR: YES
1
RS485-Kommunikation wo vorgesehen
2
Energieimpulsausgang wo vorgesehen

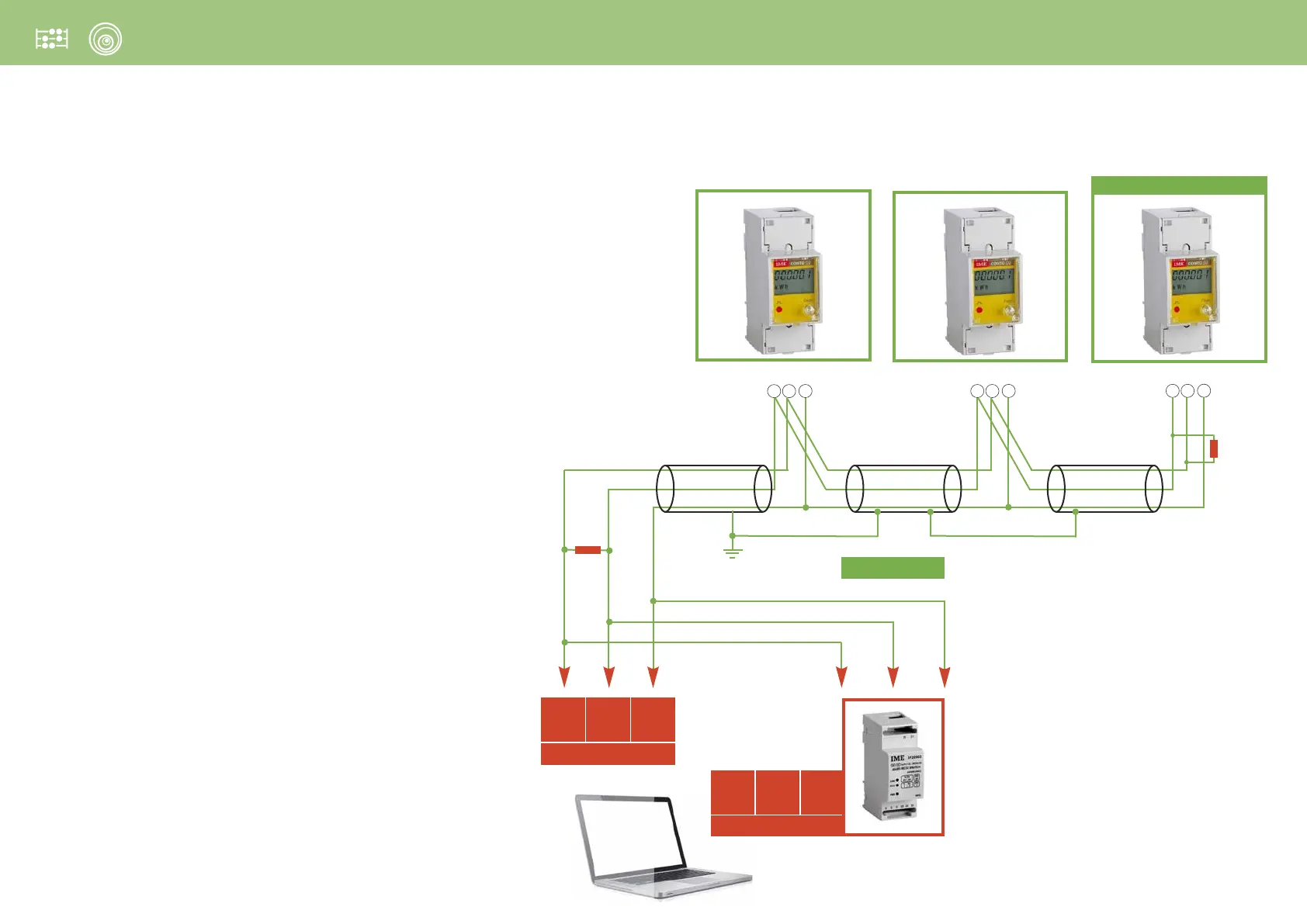

Vernetzung
Letzter vernetzter Conto D2
RS458
A
Tx /Rx
+
B
Tx /Rx
-
GND
RS232
Tx
Rx
GND
220Ω
220Ω
NETZ
33 34
35
RS 485
Rx / Tx GND
33 34
35
RS 485
Rx / Tx GND
33 34
35
RS 485
Rx / Tx GND
