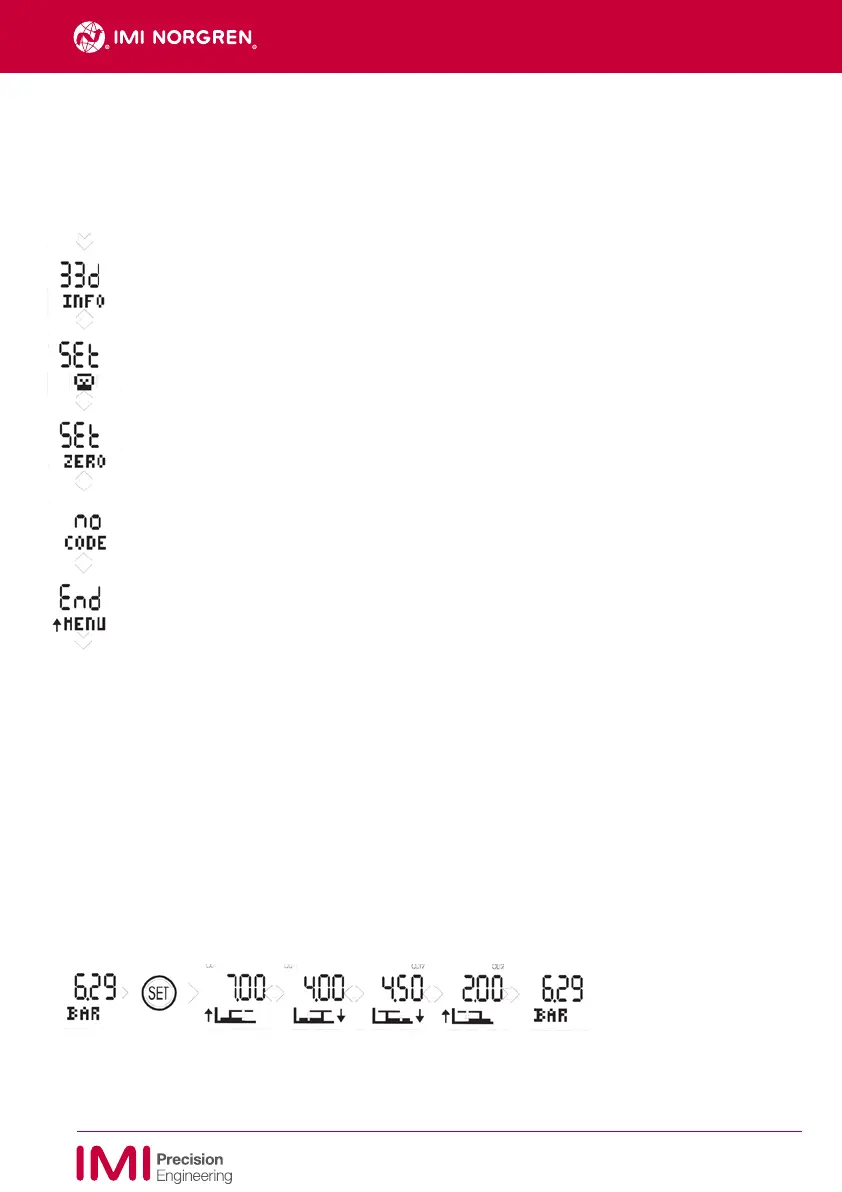

1.2 Mode configuration du système
Ce mode permet d’accèder aux fonctions de base de l’appareil. Presser les flèches
▼
+
▲
simultanément à la mise
sous-
tension.
Fonctions disponibles :
33d INFO:
Indique la version du programme et le numéro de série de l’appareil.
Set LIGHT:
Activation (ON) ou désactivation (OFF) du rétro éclairage. Même en mode désactivé (OFF), l’écran
restera allumé si l’appareil est en cours de fonctionnement et s’éteindra seul automatiquement après 10
secondes de non fonctionnement.
Set ZERO:
L’indication de la pression au point 0 peut être supprimée en %age de la pleine échelle : 1% de la pleine
échelle de 100 ( = 1 bar) signifie qu’en fait jusqu’à 1 bar, la pression est indiquée comme étant égal À 0
bar. Il est possible d’éviter le clignotement de l’écran (au point zéro).
no CODE:
Cette fonction permet de supprimer le code à l’aide du mot de passe (page 11).
La fonction „set code“peut être activée ou désactivée.
End MENU:
Mémorisaton et retour à l’affichage normal (indication de la presssion du système)
2.
Réglage des points de commutation
Appuyer une fois sur la touche SET pour régler le point de commutation sortie 1 (OUT 1) ou sortie 2 (OUT 2). Choisir la
valeur désirée à l’aide des flèches. Confimer en appuyant sur la touche SET. Continuer avec le point de retour OUT 1
(OUT 2). Si après 12 secondes vous n’avez activé aucune touche, l’écran revient en affichage normal sans enregistrer
les valeurs de réglage. Le même résultat peut être obtenu en appuyant simultanément sur les deux flèches.
2.1. Mode Standard
Suivant la polarité choisie (n.f / n.o, voir setup), le diagramme de commutation correspondant apparaît sur l’écran et le
point de réglage du diagramme clignote. Le point de commutation est indiqué par une flèche montante (sortie (OUT)
activée = barre montante).
Le point de réinitialisation est indiqué par une flèche descendante (point de sortie de commutation (OUT) inactivé =
barre descendante)
Appuyer sur la touche SET pour mémoriser le réglage et passer l’étape suivante.
Exemple : Sortie OUT 1 en mode standard (n.o.), sortie OUT 2 en mode standard (n.f.)
13
7503442.99.10.01
FR
Subject to change without notice
