Connexion électrique M 12 x 1 *
Connecteur
Signal
Cable
1
+ U
B
marron
2
Out 2 (PNP)
analogue 4 – 20 mA
blanc
3
0 Volt
bleu
4
Out 1 (PNP)
noir
5
PE
gris

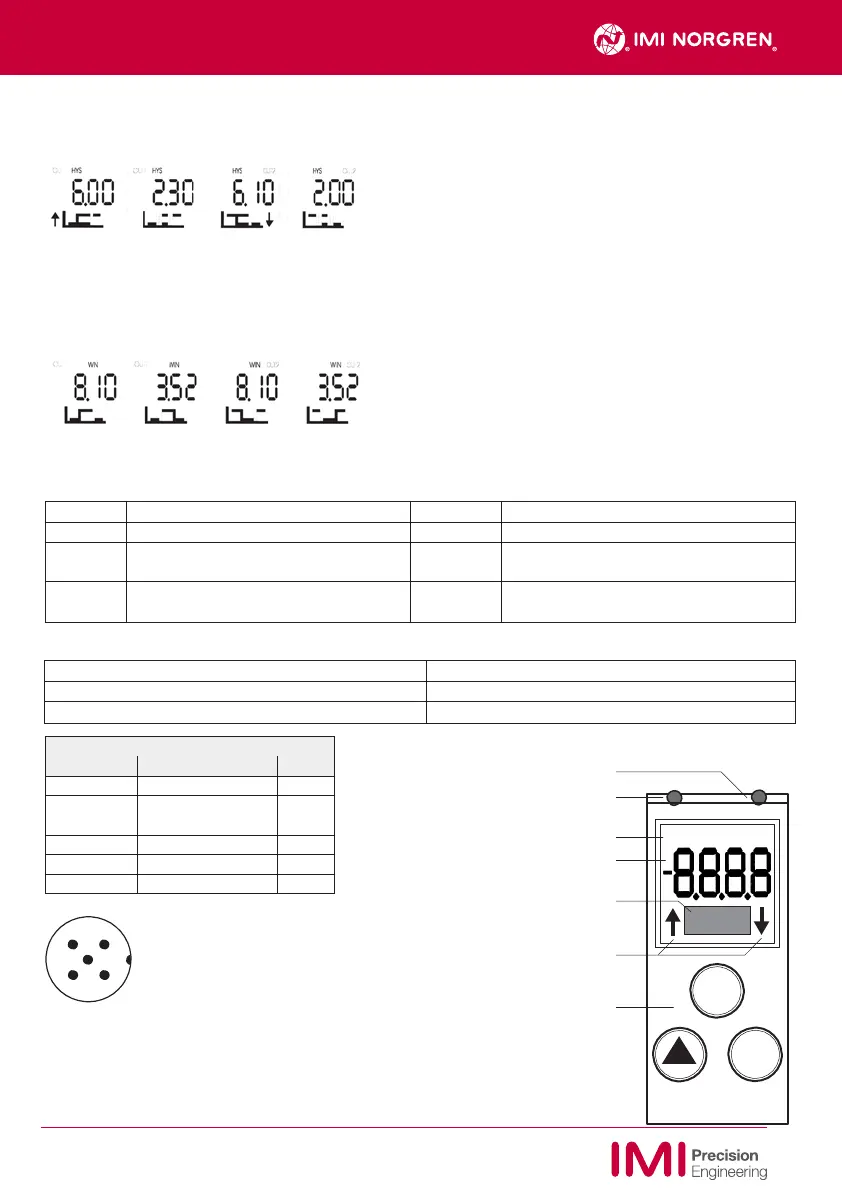

2.2 Mode hystérésis :
Lors du réglage des seuils, les barres d’appel (n.o ) ou de coupure(n.c ) se mettent à clignoter selon le mode de servi-
ce. Lorsque vous réglez le mode hystérésis, celui-ci clignote. Selon la polarité choisie (n.c. / n.f. voir setup) le diagram-
me d’hystérésis s’affiche sur l’écran et les barres de réglage clignotent.
Exemple 2: commutation OUT 1n.o., commutation OUT 2 n.f.
2.3 Mode fenêtre :
Ce mode de service permet de définir un point de commutation et un point de réinitialisation à l’intérieur d’une plage de
pression. Tant que la pression se situe à l’intérieur de cette “fenêtre”, le point de sortie de commutation sera activé
(polarité n.o.) ou inactivé (polarité n.f.)
Exemple 3: commutation OUT 1 n.o., commutation OUT 2 n.f.
3.
Messages dʼerreur et affichage de défauts fonctionnels:
LO VOLT
Tension d’alimentation trop basse
LO TEMP
Signal de temp. trop bas ou capteur défecteux
PRES
Signal de pression trop élevé ou capteur défectueux
CALI
Mauvais calibrage du pressostat
LO PRES
Défaut du capteur
calibrated
ESET
Setup: Mauvais calibrage du set filter,
unit, code
HI TEMP
Signal de temp.trop élevé ou capteur défecteux
ESH1 (2)
réglage SETUP OUT 1 (2)
mode temporisation appel/coupure non correct
4.
Réglages Pour noter vos réglages
– Afffichage en bar
– Mode de commutation standard n. o.
– Temporisation appel/coupure 0 sec.
Fonctions clés et affichage
LED sortie 2 (en option)
LED sortie 1
Indication du mode d'utilisation
Affichage 7-segments (4 digits)
OUT1 HYS WIN
OUT2
3 2
5
*
Must only be connected to PELV
4
1
circuits VDE 0100 part 410.
Affichage du diagramme de
commutation
Indication de la phase dʼinitialisation
ou de réinitialisation
Clavier 3 touches
SET
▼
14
FR
7503442.99.10.01
Subject to change without notice
