Immergas ERP - Page 13

NL
13
2
4
3
1
2
8
7
6
4
5
6
10
11
12
13
14
15
15
16
17
17
16
15
19
19
8
9
18
18
3
1
2
6
12
11
13
19
19
8
9
13
14
15
4
5
4
8
7
6
10
5
20
19
15
16
17
18
18
18
16
15
16
15
18
17

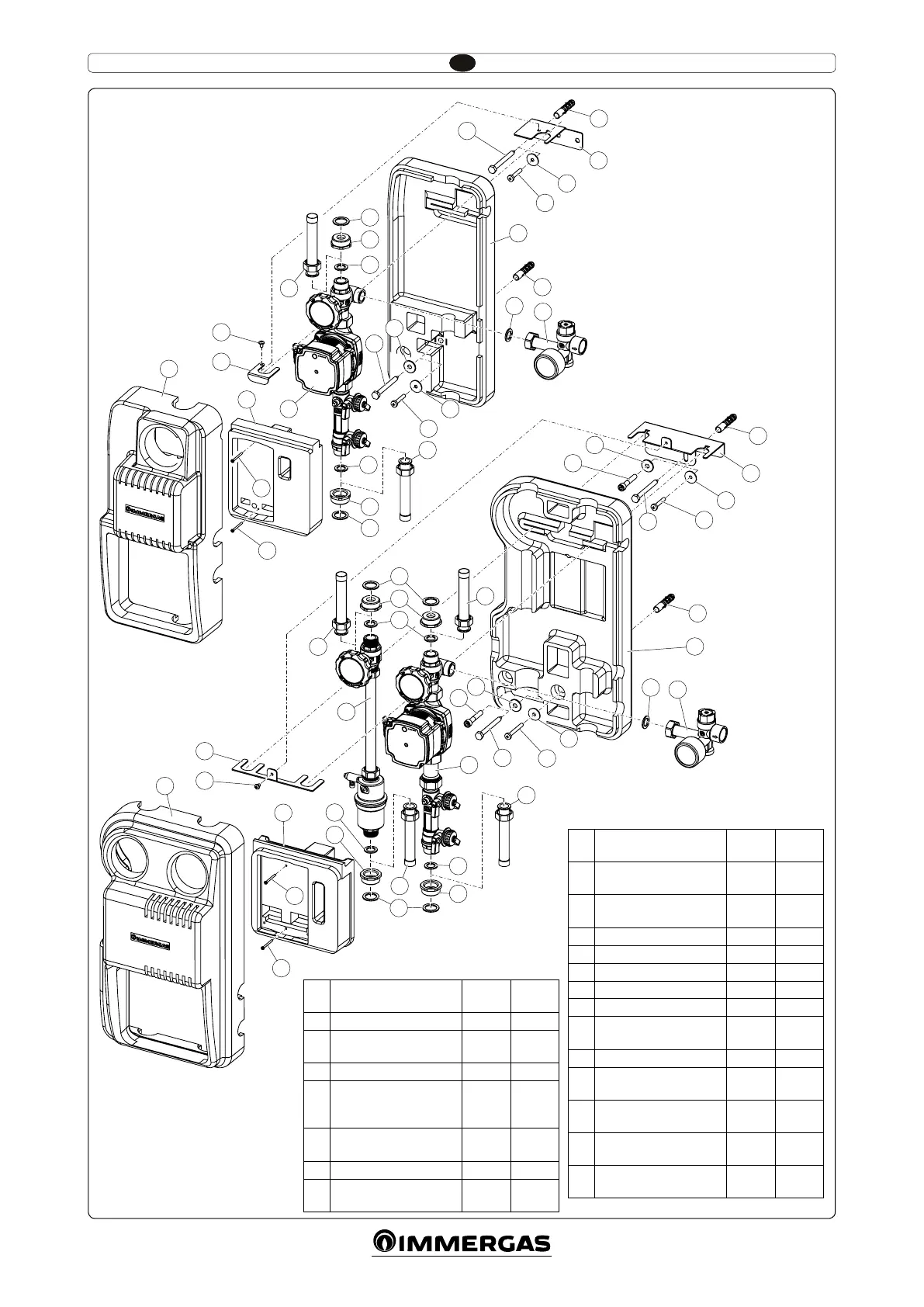

Ref Beschrijving
Hoev.
Enkel
Hoev.
dubbel
1 Bovenste isolering 1 1
2
Isolering voor zitting
solarcentrale
1 1
3 Onderste isolering 1 1
4
Schroef met zeskantige
kop voor installatie op
de muur
2 2
5
Platte borgring
8,5 x 24 x 2
1 2
6 Plug 12 x 60 2 2
7
Schroef voor installatie
op Inoxstor M6 x 25
1 1
Ref Beschrijving
Hoev.
Enkel
Hoev.
dubbel
8
Platte borgring
6,5 x 24 x 2
2 2
9
Schroef voor installatie
op Inoxstor M6 x 35
1 1
10 Steunbeugel 1 1
11 Bevestigingsbeugel 1 1
12 Schroef M5 x 8 1 1
13 Circulatiegroep 1 1
14 Veiligheidsgroep 1 1
15
Platte pakking
24 x 16 x 2
3 5
16 Reductie 3/4” F 1” M 2 4
17
Platte pakking
30 x 22 x 2,1
2 4
18
Koperen schachtstaaf Ø18
gekarteld L = 120 mm
2 4
19
Schroef bevestiging
solarcentrale M3 x 35
2 2
20
Schroef installatie op
Domestic Sol M8 x 45
- 2
