Circulatiepomp.
De groepen worden geleverd met verschillende
circulatoren, die van een snelheidregelaar zijn
voorzien.
Deze instellingen zijn geschikt voor de meeste
installaties.
De circulator is uitgerust met besturingselek-
tronica waarmee de gewenste functies kunnen
worden ingesteld. Voor een correcte werking
moet u het werkingstype kiezen dat het meest
geschikt is voor de isntallatie en een snelheid
selecteren binnen de beschikbare range, waarbij
voorkeur aan energiebesparing wordt gegeven.

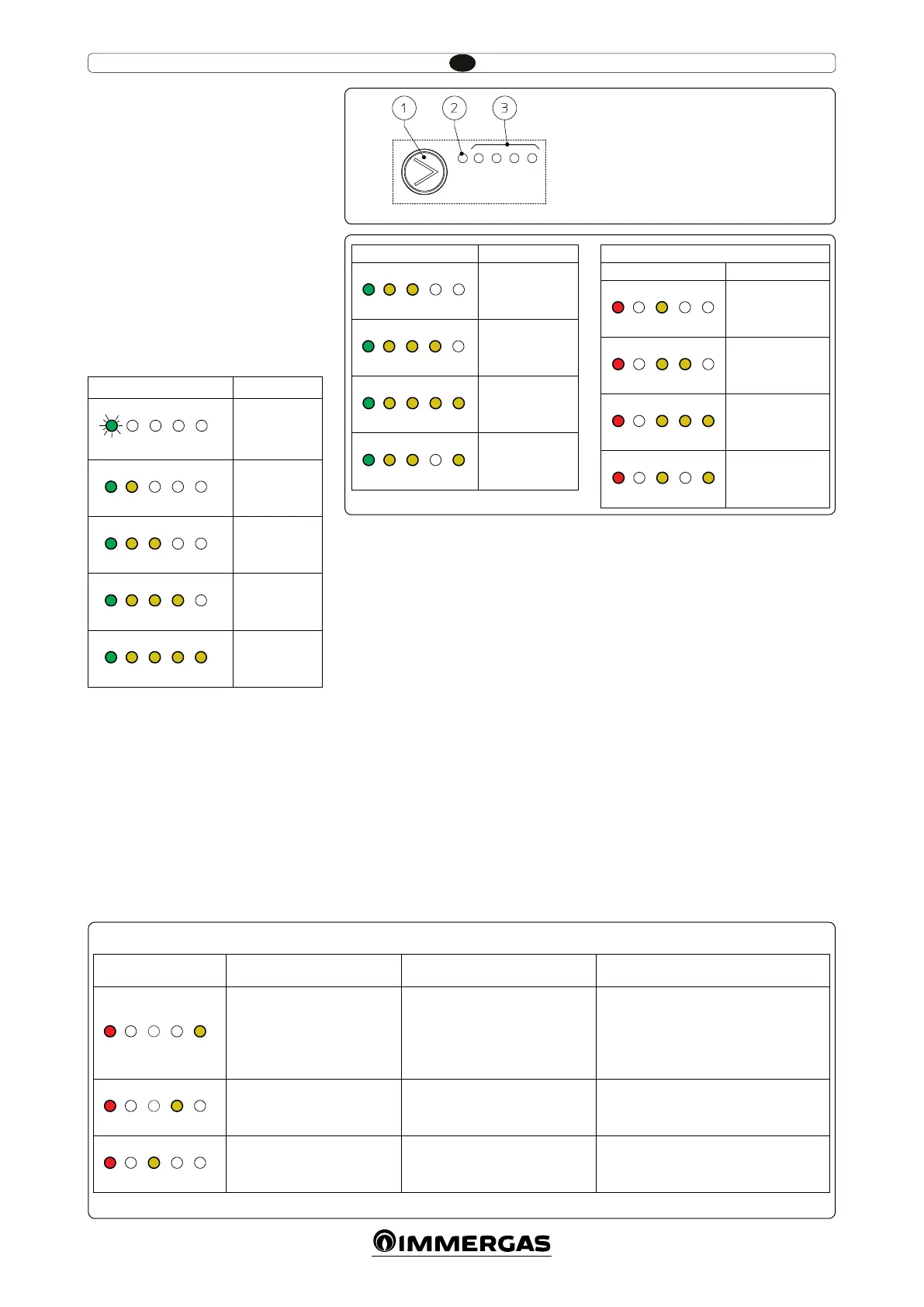

Weergave werkingsstatus. Tijdens de normale
werking is de statusled (2 Fig. 4) groen aan (knip-
perend (FL) wanneer het systeem in stand-by
is); de vier gele led's (3 Fig. 4) geven de opname
van de circulator aan volgens de volgende tabel:
Led circulator Opname
G Y Y Y Y
FL O O O O
Circulator in
stand-by
G Y Y Y Y
On On O O O
0 ÷ 25 %
G Y Y Y Y
On On On O O
25 ÷ 50 %
G Y Y Y Y
On On On On O
50 ÷ 75 %
G Y Y Y Y
On On On On On
75 ÷ 100 %
Selectie werkwijze. Om de huidige werkwijze
te zien, hoe u gewoon even te drukken op de
knop (1 Fig. 4).
Houde de knop 2 tot 10 seconden ingedrukt om
de werkwijze te veranderen, tot de huidige con-
guratie begint te knipperen; telkens u daarna op
de knop drukt, worden alle beschikbare functies
cyclisch doorlopen volgens de tabel (Fig. 5).
Wanneer er enkele seconden geen handelingen
worden uitgevoerd, slaat de circulator de gese-
lecteerde werkwijze in het geheugen op en keert
dan tereug naar de weergave van de werking.
- Constante curve: de circulator werkt met een
constante curve. Het werkpunt van de circula-
tor wordt omhoog of naar beneden verplaatst
in functie van de aanvraag van het systeem.
- Proel PWM: deze werkwijze niet gebruiken.
Blokkering drukknop selectie. De drukknop
is voorzien van een functie de de werking van
deze knop blokkeert om onopzettelijke wijzi-
gingen te voorkopen. Om het besturingspaneel
te blokkeren, moet u de knop (1) langer dan 10
seconden ingedrukt houden (tijdens deze tijds-
spanne knippert de conguratie), het optreden
van de blokkering wordt gesignaleerd door het
knipperen van alle led's van het besturingspaneel.
Om de knop te deblokkeren, moet u die opnieuw
langer dan 10 seconden ingedrukt houden.
Diagnostiek in realtime: indien er zich een
probleem voordoet, geven de led's informatie
betreende de werkingsstatus van de circulator,
zie tabel (Fig. 6):
Led circulator
(eerste rode led)
Beschrijving Diagnose Oplossing
R Y Y Y Y
On O O O On
Circulator geblokkeerd
De circulator slaagt er niet in om au-
tomatisch opnieuw te starten wegens
een probleem
Wacht tot de circulator de pogingen voor auto-
matische deblokkering uitvoert, of deblokkeer
de motoras manueel via de schroef in het
midden van de kop.
Vervang de circulator als het probleem aan-
houdt.
R Y Y Y Y
On O O On O
Abnormale situatie (de circulator
blij verder werken).
Lage voedingsspanning
Spanning buiten range Controleer de elektrische voeding
R Y Y Y Y
On O On O O
Elektrische probleem
(Circulator geblokkeerd)
De circulator is geblokkeerd omdat
de voeding te laag is of wegens een
ernstige storing
Controleer de elektrische voeding; vervang de
circulator als het probleem aanhoudt
Legende:
1 - Drukknop selectie functies
2 - Groene (G) / rode (R) led
3 - 4 Gele (Y) led
4
6
5
Led circulator Beschrijving
G Y Y Y Y
On On On O O
Constante curve
snelheid 1
G Y Y Y Y
On On On On O
Constante curve
snelheid 2
G Y Y Y Y
On On On On On
Constante curve
snelheid 3
G Y Y Y Y
On On On O On
Constante curve
snelheid 4 (de-
fault)
NIET GEBRUIKEN
Led circulator Beschrijving
R Y Y Y Y
On O On O O
Proel PWM
snelheid 1
R Y Y Y Y
On O On On O
Proel PWM
snelheid 2
R Y Y Y Y
On O On On On
Proel PWM
snelheid 3
R Y Y Y Y
On O On O On
Proel PWM
snelheid 4
