13
4
11
1
2
3
4
5
6
7
8
9
3
12 13
14
10
15

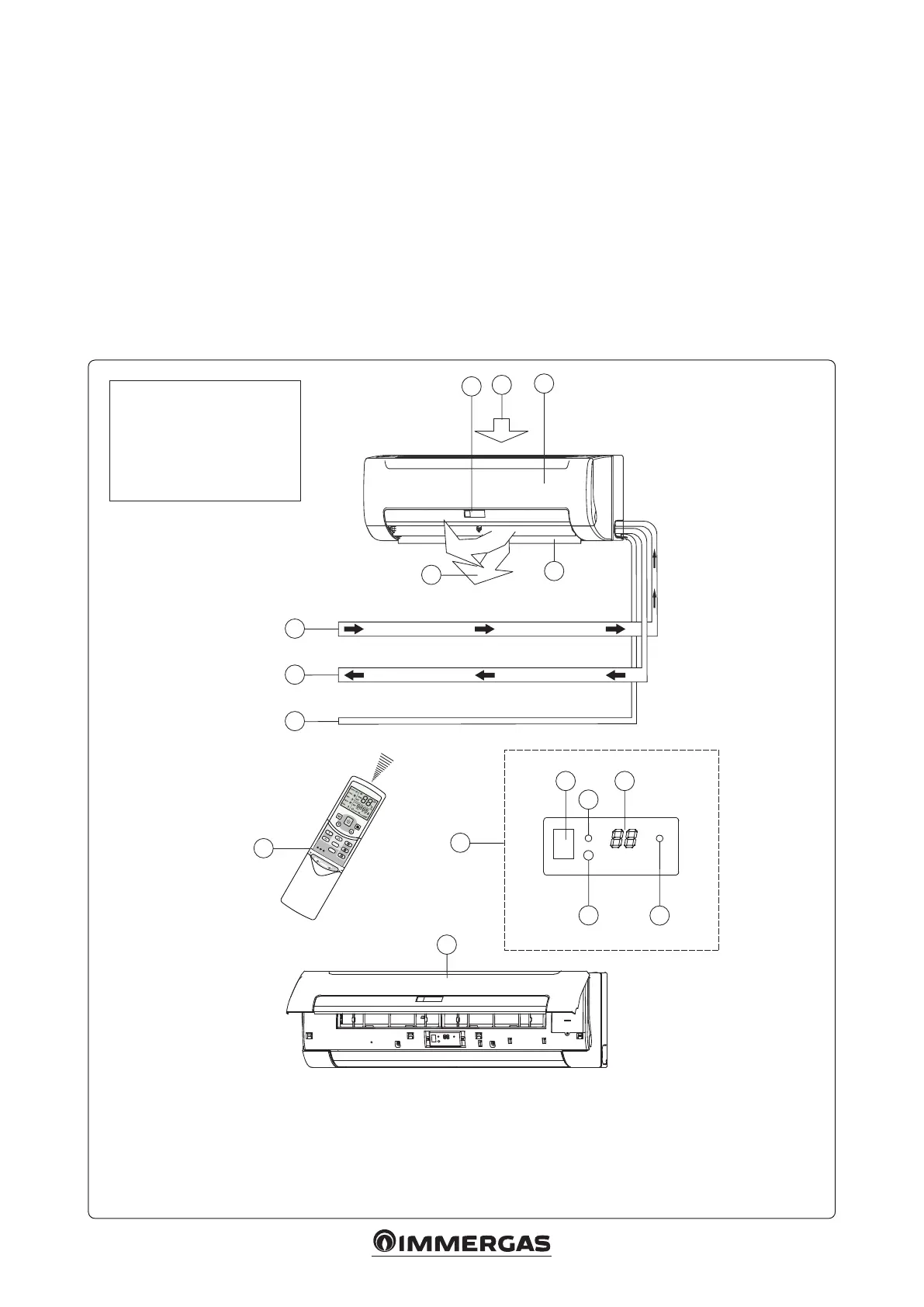

2.4 COMPONENTI.
Legenda:
1 - Ingresso aria
2 - Pannello frontale
3 - Display
4 - Uscita aria
5 - Alette orizzontali
Aprire il pannello anteriore per visualizzare il pulsante tem-
poraneo del pannello di visualizzazione (14 Fig. 4).
Questa funzione viene utilizzata per avviare temporanea-
mente l’unità nel caso in cui il telecomando non sia posizio-
nato correttamente o le batterie siano scariche.
Il pulsante “TEMPORARY” permette di selezionare due
modalità: “AUTO” e “FORCED COOL”. Una volta premuto
il pulsante, il ventilconvettore procederà nell’ordine seguente:
AUTO, FORCED COOL, OFF e di nuovo AUTO.
• AUTO
La spia di FUNZIONAMENTO è accesa e il ventilconvettore
procede in modalità AUTO. Il telecomando funziona in base
al segnale ricevuto.
• FORCED COOL
La spia di FUNZIONAMENTO lampeggia, il ventilcon-
vettore passa in modalità AUTO dopo il rareddamento
forzato con una velocità ALTA della ventola per 30 minuti.
Il telecomando non è attivo.
• OFF
La spia di FUNZIONAMENTO si spegne. Il ventilconvettore
è SPENTO, mentre il telecomando viene riattivato.
N.B.: per le istruzioni relative al telecomando, si rimanda al
Parag. 4.1 “Telecomando”.
6 - Telecomando
7 - Tubo ingresso acqua
8 - Tubo ritorno acqua
9 - Tubo di drenaggio
10 - Spia di funzionamento
11 - Pannello anteriore
12 - Ricevitore di segnali infrarossi
13 - Display della temperatura
14 - Pulsante “Temporary”
15 - Spia inserimento Timer
NOTA
Il dispositivo è dotato di
valvola a 3 vie.
È consigliato predisporre le
valvole di bilanciamento sul
circuito idraulico.
