9
1.4 CABLAGGIO ELETTRICO.
Non collegare il ventilconvettore all’alimentazione no a
quando non saranno stati completati i cablaggi e il colle-
gamento dei tubi.
Collegare a terra il ventilconvettore.
Non collegare il cavo di messa a terra ai tubi del gas o
dell’acqua, al cavo di illuminazione o al cavo di messa a
terra del telefono. Una messa a terra incompleta potrebbe
generare shock elettrici.
Installare un interruttore dierenziale.
La mancata installazione di questo interruttore potrebbe
generare shock elettrici.
Installare le unità interne, eseguire il cablaggio
dell’alimentazione e collegare i cavi a una distan-
za di almeno 1 metro da televisioni o radio, in modo
da evitare interferenze o rumore nelle immagini.
In base al tipo di onde radio, la distanza di 1 metro po-
trebbe non essere suciente a eliminare completamente il
rumore.
Per gli interventi elettrici, rispettare le norme nazionali
e locali in materia di cablaggio e le presenti istruzioni
di installazione. Utilizzare un circuito elettrico dedicato
per l’alimentazione. Se la capacità del circuito elettrico è
insuciente o presenta delle anomalie, potrebbe provocare
shock elettrici e incendi.
Utilizzare il cavo specicato, collegarlo e ssarlo salda-
mente in modo da impedire l’interferenza di qualsiasi
forza esterna sul terminale.
Lerrata connessione o il ssaggio non ottimale del cavo
potrebbe comportare un surriscaldamento o un incendio a
livello della connessione.
Predisporre adeguatamente le tracce di cablaggio in
modo da poter ssare correttamente il coperchio del
pannello di controllo.
Lerrato ssaggio del coperchio del pannello di controllo
può provocare un surriscaldamento nel punto di connes-
sione del terminale, incendi o shock elettrici.
In caso di danneggiamento, il cavo di alimentazione deve
essere sostituito dal costruttore, da un suo tecnico spe-
cializzato o da altra persona qualicata.
Un interruttore multipolare con una distanza di contatto
di almeno 3 mm in tutti i poli dovrebbe essere inserito
nel cablaggio con valori di corrente nominale di inter-
vento di almeno 10mA, secondo la normativa nazionale.
2

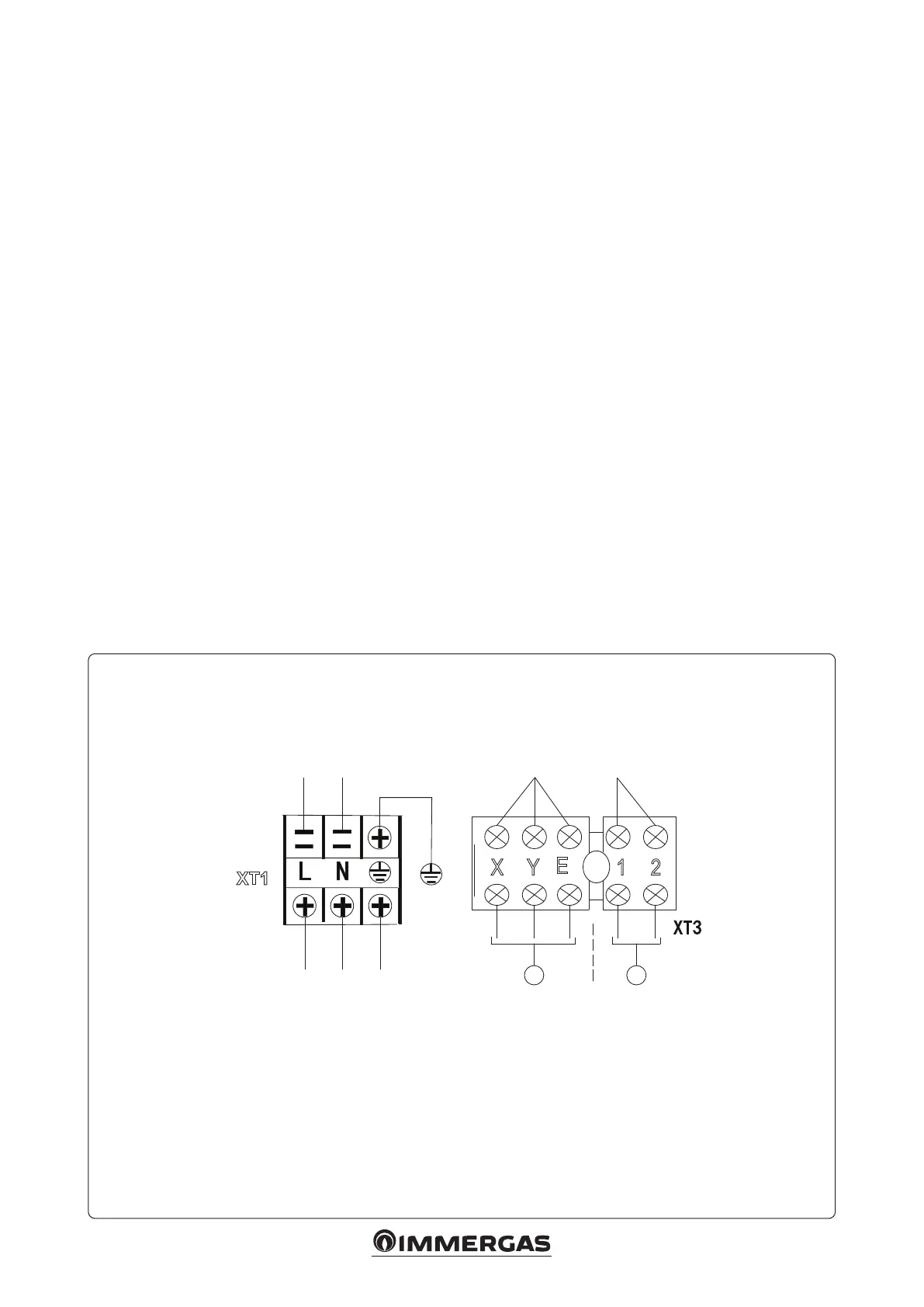

Alimentazione unità interna 220-240V~50Hz
Legenda:
1 - Non utilizzabile
2 - Comando ON/OFF da Hydro
Legenda codici colori:
BK - Nero
BL - Blu
GY - Grigio
G / Y - Giallo / Verde
RD - Rosso
WH - Bianco
XT1
1 2X Y
E
RD
BL
G/Y
WH
BL
BK
BK
GY
1 2
