3.3 SCHEMA DI CABLAGGIO
Ai sensi delle norme nazionali vigenti, i cablaggi ssi devo-
no disporre di un dispositivo di disconnessione onnipolare
integrato con distanza tra i contatti pari ad almeno 3 mm su
tutti i poli e un dierenziale da almeno 10 mA.
L’apparecchio deve essere installato conformemente alle
norme nazionali vigenti.

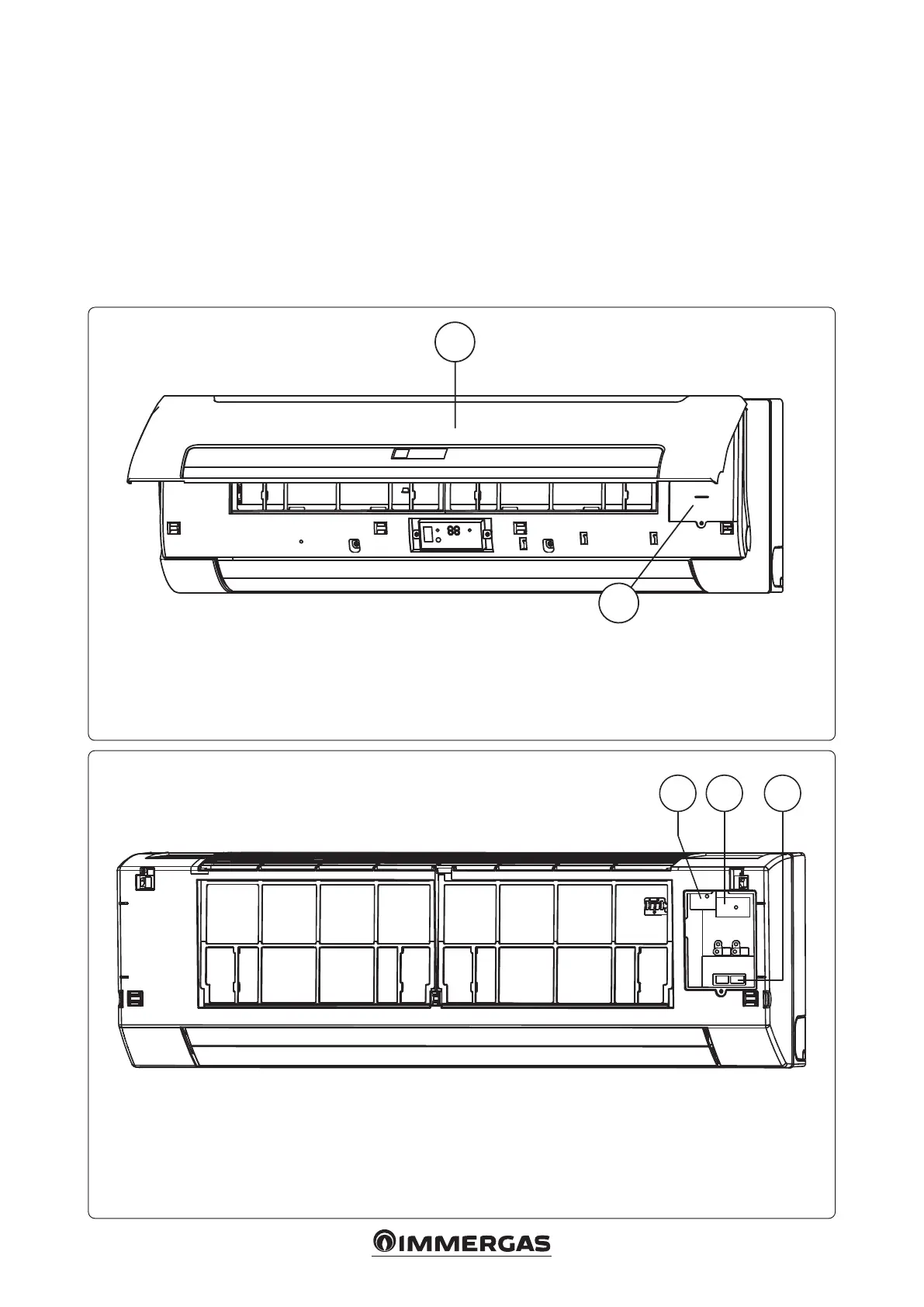

- Rimuovere la protezione anteriore e smontare la piastra
(Fig. 16).
- Collegare il cavo di alimentazione e le linee ausiliarie,
quindi eseguire la congurazione se necessario (Fig. 17).
Legenda:
1 - Morsettiera delle linee ausiliarie (5 posizioni)
2 - Morsettiera del cavo di alimentazione (3 posizioni)
3 - Dip switch di congurazione
Legenda:
1 -
Pannello anteriore
2 - Piastra di rivestimento del display
