SCHEMA DELLA MORSETTIERA
Per i cablaggi, consultare lo schema dei cablaggi dell’unità
interna.
Il cavo di alimentazione deve essere di tipo H05RN-F o
superiore con sezione minima da 1,5 mm
2
.
Predisposizione ingresso per disabilitazione Hydro.
La scheda dell’Hydro prevede la possibilità di un coman-
do di disabilitazione del sistema da remoto; per utilizzare
questa funzione è necessario connettere il cavo, fornito in
dotazione con l’unità, al connettore CN3 come indicato nello
schema elettrico di Fig. 3 (il comando deve essere fornito
con un contatto pulito. Se il contatto è aperto il sistema è
controllato dal telecomando; se il contatto è chiuso l’unità
resta forzatamente spenta).
Per collegare il cablaggio è necessario assicurarsi che l’a-
limentazione elettrica sia scollegata. Accedere quindi alla
scheda elettronica che si trova al di sotto della zona della
morsettiera; per averne accesso è necessario rimuovere il
pannello frontale e rimuovere le viti del coperchio della
scatola contenete la scheda elettronica.
Una volta collegato il cablaggio in dotazione sarà possibi-
le richiudere il vano schede e quindi connettere, tramite
morsetti non forniti in dotazione, il cavo al comando per la
disabilitazione del dispositivo
Comando On/O da Hydro.
Contatto pulito, fornito dall’ Hydro, con carica max di 700
mA.
Il contatto viene chiuso se è presente una richiesta di caldo/
freddo/deumidica sull’Hydro.
In assenza di richieste il contatto rimane aperto.

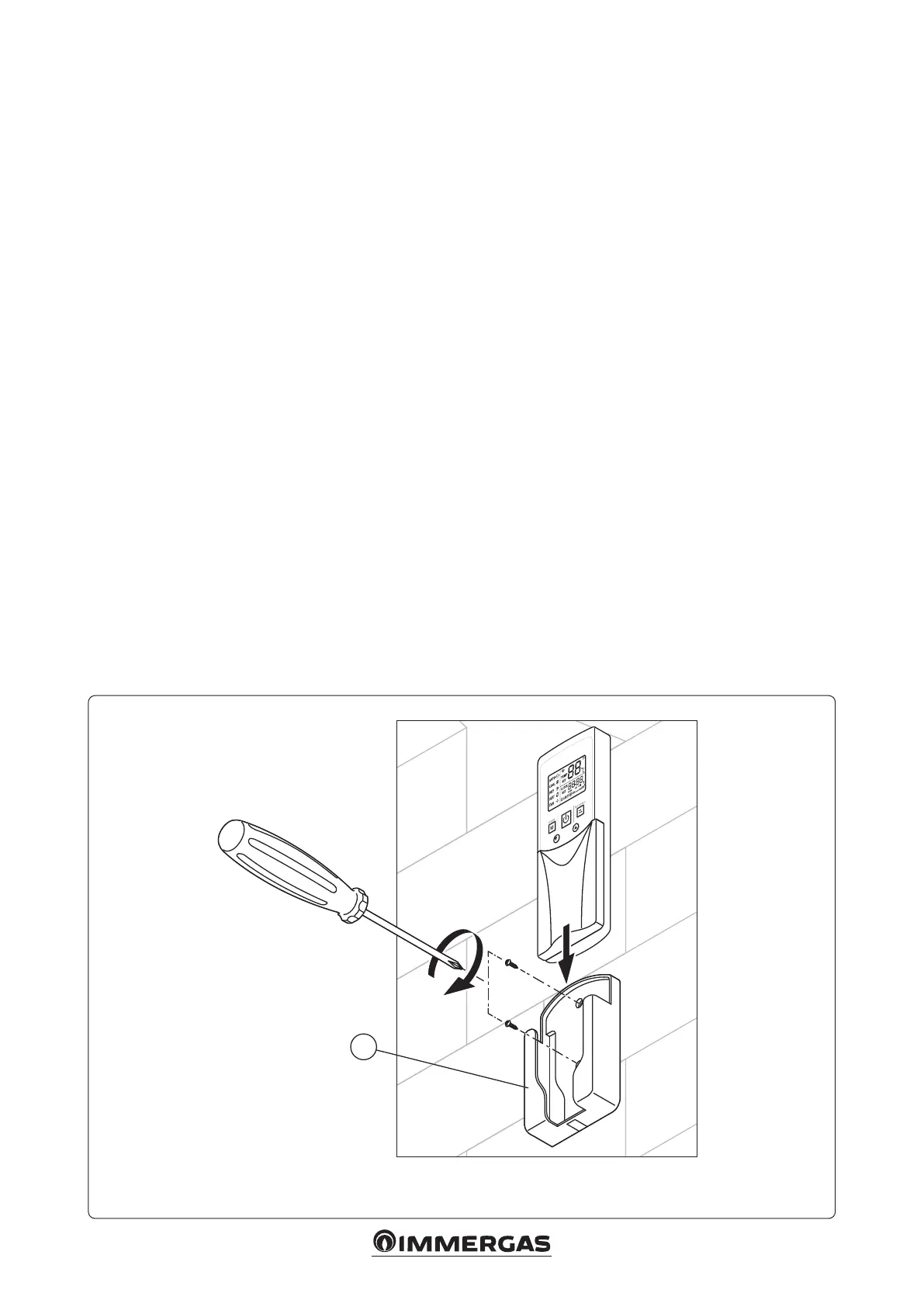

PRECAUZIONI PER L’INSTALLAZIONE DEL TELECO-
MANDO (Fig. 18)
- Non gettare o colpire il telecomando.
- Prima dell’installazione, azionare il telecomando e veri-
carne la posizione nel raggio di ricezione.
- Tenere il telecomando ad almeno 1 metro dalla TV o
dall’apparecchiatura stereo più vicino (è necessario evitare
disturbi alle immagini o interferenze di rumore).
- Non installare il telecomando in punti esposti alla luce so-
lare diretta o in prossimità di fonti di calore, come i fornelli.
- Fissare il supporto del telecomando alla parete tramite le
apposite viti.
- In caso di migliorie tecniche, il presente manuale sarà
soggetto a variazioni senza previa comunicazione.
Legenda:
1 - Supporto a parete
