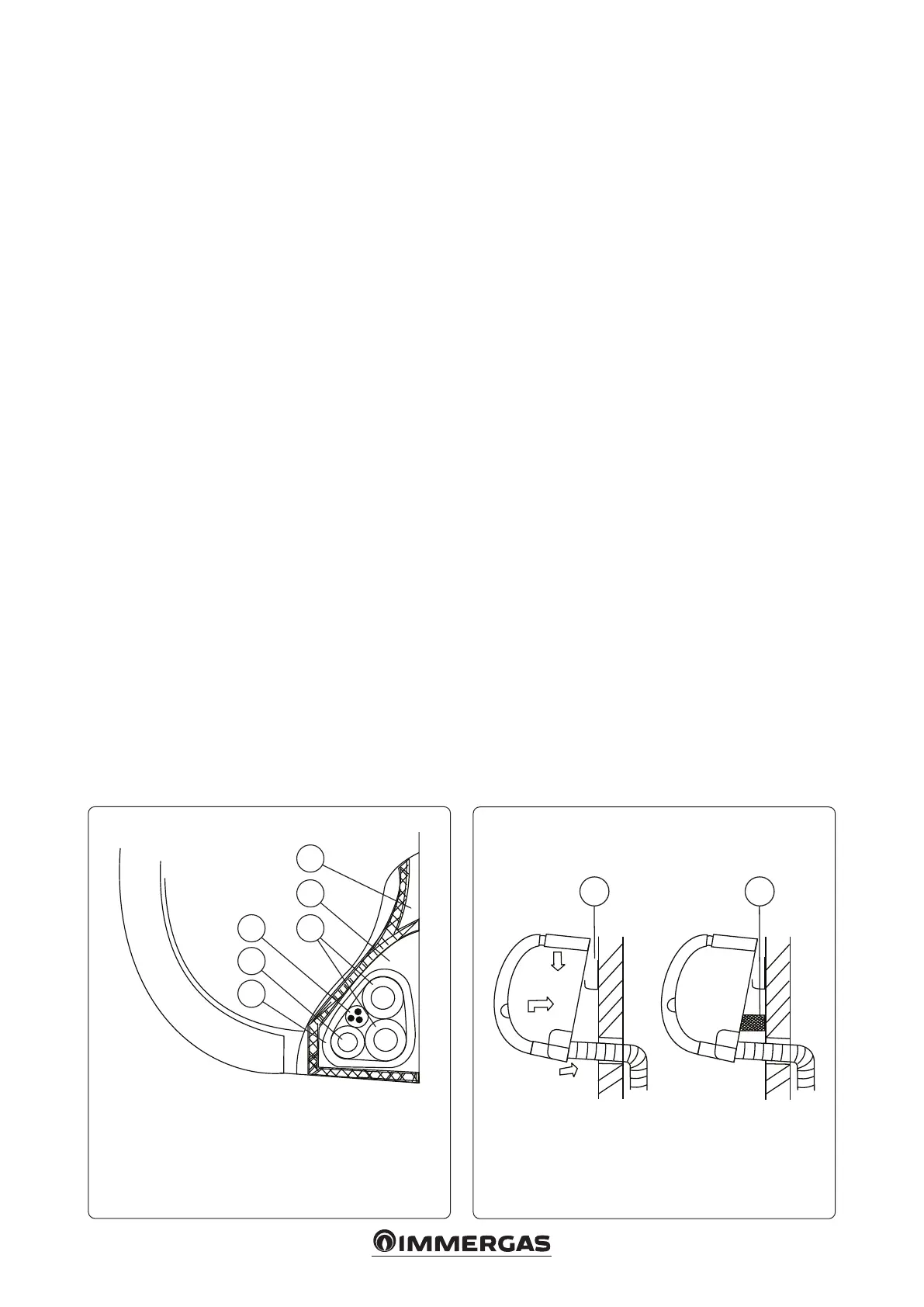

• Collegamento dei tubi e fasciatura (Fig. 12)
Avvolgere il cavo di collegamento, il tubo di drenaggio e i
cablaggi con del nastro in maniera sicura e uniforme, come
indicato di seguito.
- L’acqua condensata generata nella parte posteriore dell’u-
nità interna viene raccolta in un’apposita vasca e viene
convogliata fuori dalla stanza. Non collocare altro nella
vasca.
INSTALLAZIONE DELL’UNITÀ INTERNA (Fig. 13)
- Far passare il tubo attraverso il foro praticato nel muro.
- Posizionare l’unità interna, sul gancio del pannello di mon-
taggio, spostare l’unità interna lateralmente e vericare che
sia agganciata in maniera sicura.
- È possibile collegare i tubi in maniera semplice e rapida
sollevando l’unità interna con del materiale ammortizzante
posizionato tra l’unità e la parete. Rimuoverlo una volta
completato il collegamento dei tubi.
- Spingere la parte inferiore dell’unità interna verso l’alto lungo
la parete, quindi spostare l’unità lateralmente e dall’alto verso
il basso per vericare che sia agganciata in maniera sicura.
Unità interna
Legenda:
1 -
Vasca di raccolta
2 - Spazio per i tubi
3 - Tubo di collegamento
4 - Tubo di collegamento
5 - Tubo di drenaggio
6 - Nastro di avvolgimento
Legenda:
1 - Tallonatore
2 - Materiale ammortizzante
