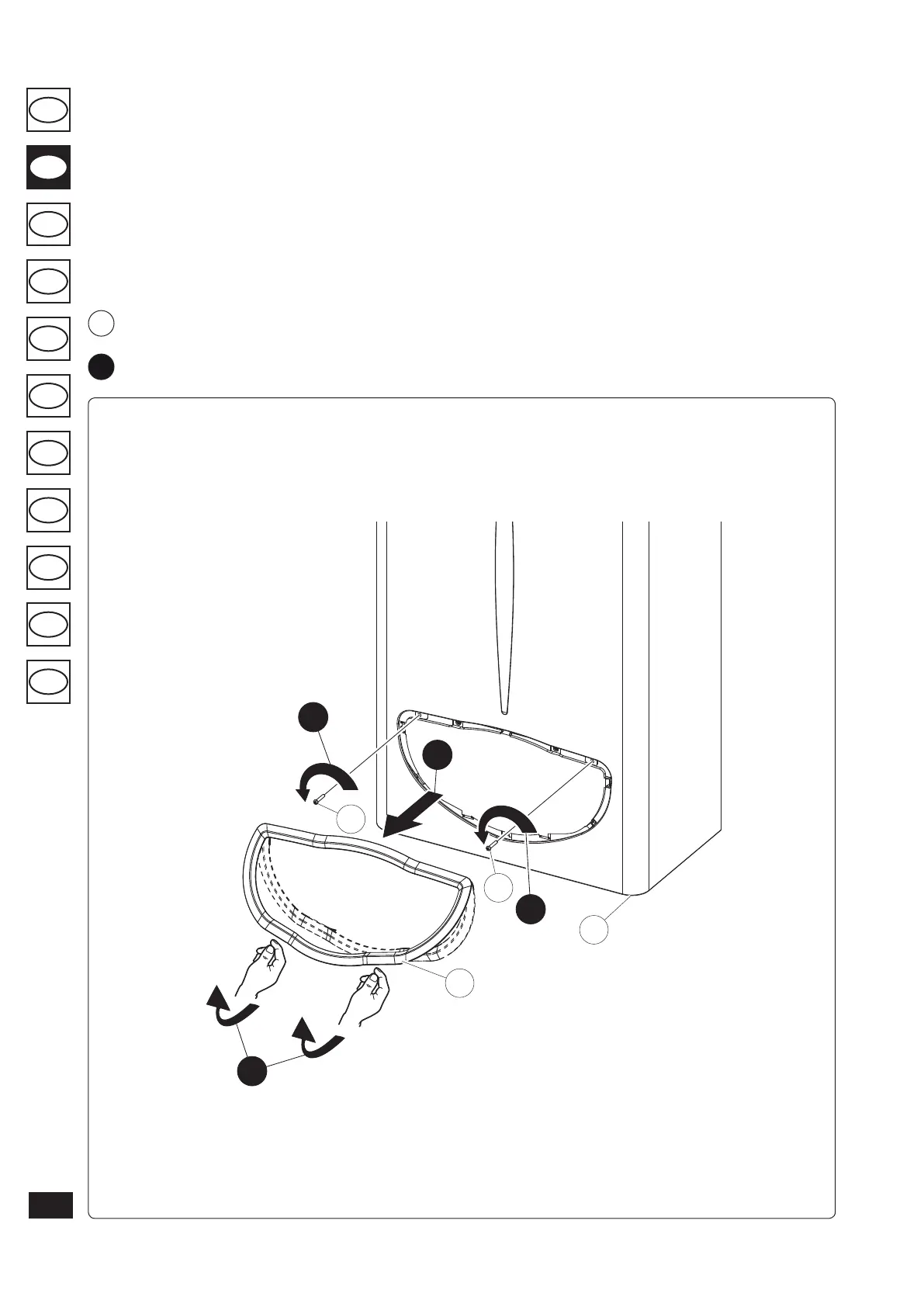

Rys. 3-4
Opis rysunków montażowych:
Jednoznaczne wskazanie elementu
Wskazanie czynności do wykonania w kolejności
a
1
1
3
3
2
a
b
b
c
3.16 DEMONTAŻ OSŁONY.
Dla ułatwienia konserwacji kotła można zde-
montować obudowę postępując zgodnie z pro-
stymi wskazówkami (Rys. 3-4 / 3-5):
1 Odczepić ramę (a) od dolnych zaczepów.
2 Zdjąć ramkę (a) z obudowy (c).
3 Odkręcić 2 przednie śruby (b) mocowania
obudowy.
4 Odkręcić 2 dolne śruby (d) mocowania obu-
dowy.
5 Pociągnąć obudowę do siebie (c).
6 Jednocześnie pchnąć obudowę (c) do góry, aby
odczepić ją z górnych haczyków.
