1.5 EXTERNÍ SONDA OPTIONAL.
Kotel je předurčen pro aplikaci externí sondy
(Obr. 1-7), která je k dispozici jako souprava
optional.
Tato sonda je přímo připojitelná k elektrickému
zařízení kotle a umožňuje automaticky snížit
maximální teplotu předávanou do systému při
zvýšení venkovní teploty. Tím se dodávané teplo
přizpůsobí výkyvům venkovní teploty. Externí
sonda působí vždycky, když je zapojena, bez
ohledu na přítomnost nebo typ použitého časo-
vého termostatu prostředí. Vzájemný vztah mezi
teplotou chodu zařízení a vnější teplotou je určen
polohou voliče, nacházejícího se na plášti kotle
v závislosti od křivek zobrazených na diagramu
(Obr. 1-8). Externí sonda se připojuje ke svorkám
38 a 39 na elektronické kartě kotle (Obr. 3-2).
1.6 VĚTRÁNÍ MÍSTNOSTÍ.
Je nezbytné, aby v místnostech, ve kterých je kotel
nainstalován, proudilo alespoň tolik vzduchu ko-
lik je zapotřebí jak pro správné spalování plynu,
tak i pro správné větrání místnosti. Přirození
proudění vzduchu musí přicházet přímo skrz:
- trvalé otvory, které jsou udělané na zdích
místnosti určené k větrání a které mají odvod
přímo ven;
- větrací vedení, jednotlivé nebo rozvětvené
skupinové.
Vzduch, určen ke větrání, musí být přebírán přímo
z vnějšího prostředí a daleko od pramenů znečiš-
tění. Přirozené proudění vzduchu je povoleno taky
nepřímou cestou přebíráním vzduchu z místnosti,
nacházející se vedle místnosti určené k větrání.
Pro další informace vztahující se k větrání míst-
ností je zapotřebí dodržovat platné předpisy.
Vypuzování použitého vzduchu. V místnos-
tech, kde jsou instalovány plynové zařízení,
může být nevyhnutné, kromě odvádění spalin,
s následným dodáváním stejného množství čis-
tého vzduchu. Toto musí být realizováno podle
platných technických norem.
1.7 KOUŘOVÉ KANÁLY.
Plynové zařízení, vybavené přípojem pro potrubí
na spalin, musí být připojeny přímo ke komínům
nebo kouřovodům bezpečné účinnosti.
Jenom když tyto elementy chybí, je možné povolit
odvod spalovacích produktů přímo do vnějšího
prostředí, ale vždycky při dodržování norem
vztahujících se k výfukovým koncovým dílům a
ostatních platných místních předpisů.
Zapojení ke komínům a kouřovodům. Spojení
přístroje ke komínu nebo kouřovodu se uskuteční
prostřednictvím kouřových kanálů.
V případe použití už existujících kouřovodů musí
být tyto dokonale vyčištěné, protože eventuální
zbytky, které se můžou uvolnit během fungování,
by mohli ucpat průchod kouřů a vyvolat tak situ-
ace extrémního nebezpečí pro uživatele.
Kouřové kanály musí být zapojeny ke komínu
nebo kouřovodu ve stejné místnosti, ve které je
přístroj nainstalován, nebo, v krajním případě
ve vedlejší místnosti a musí odpovídat všem
požadavkům normy.
1.8 KAMNOVÉ ROURY / KOMÍNY.
Přístroje s naturálním tahem můžou mít jednot-
livé komíny nebo společné rozvětvené kamnové
roury.
Jednotlivé komíny. Vnitřní rozměry někte-
rých typů jednotlivých komínů jsou stanoveny
normou. V případě, že efektivní údaje zařízení
neodpovídají aplikovatelným podmínkám nebo
limitům v tabulkách, je zapotřebí provést výpočet
komínu podle norem.
Společné rozvětvené kamnové roury. Ve vícepa-
trových budovách pro odvod produktů spalování
při naturálním tahu, můžou být použity společné
rozvětvené kamnové roury (s.r.r. - společné
rozvětvené roury). SRR nové konstrukční ge-
nerace musí být projektovány podle výpočetní
metodologie a podle normy.
Malé komíny. Pod malým komínem se rozumí
zařízení nacházející se na štítu jednotlivého
komínu nebo společné rozvětvené kamnové
roury. Toto zařízení zjednodušuje rozptylování
produktů spalování i za nepříznivých atmos-
ferických podmínek a zabraňuje ukládání ne-
vhodných částic.
Musí odpovídat požadavkům normy.
Výška odvodu, odpovídající hornímu vrcholu
komínu/kamnové rouře, bez ohledu na existenci
malých komínů, musí být mimo „zóny zpětného
návratu“, aby se vyhnulo vytváření protitlaku,
který zabraňuje svobodnému odvádění produktů
spalování do atmosféry. Je proto potřebné brát do
úvahy minimální výšky uvedené na obrázcích, jak
stanovuje norma, v závislosti od sklonu střechy.
Výfuk přímo do vnějšího prostředí. Zařízení
s přirozeným tahem, určené pro zapojení ke
komínu nebo kamnové rouře, můžou odvádět
produkty spalování přímo do vnějšího prostředí
prostřednictvím potrubí vedoucích podél budo-
vy. Odvádění v tomto případě se uskutečňuje pro-
střednictvím odvodového potrubí, ke kterému je
z vnější strany připojený koncový díl tahu.
Výfukové potrubí. Výfukové potrubí musí od-
povídat uvedeným požadavkům vztahujícím se
ke kouřovým potrubím, s dodržováním platných
technických norem.
Umístění koncových dílů tahů. Koncové díly
tahů musí:
- být situovány podél vnějších stěn budovy;
- být umístěny tak, aby vzdálenosti respektovaly
minimální hodnoty, které určuje platná tech-
nická norma.
Odvod spalin přístrojů s přirozeným tahem v
uzavřených prostorech pod otevřeným nebem.
V uzavřených prostorech, nacházejících se pod
otevřeným nebem (ventilační studně, sklepy,
dvorky a podobné), které jsou uzavřené na všech
stranách, chiusi su tutti i lati, je povolen přímý
odvod spalin plynových přístrojů s přírodním
nebo nuceným tahem a s termickou výkonností
víc jako 4 a po 35 kW za okolností, že jsou respek-
továny podmínky platné technické normy.
Důležité: je zakázané uvést svobodně mimo po-
užití zařízení pro kontrolu výfuku spalin. Každá
část tohoto zařízení, pokud je opotřebována,
musí být nahrazena originálním náhradním
dílem. V případě častých zásahů na zařízení
pro kontrolu výfuku spalin je zapotřebí prověřit
výfukové potrubí a větrání místnosti, ve které je
kotel umístěn.
1.9 PLNĚNÍ ZAŘÍZENÍ.
Po zapojení kotle pokračujte s naplněním zařízení
prostřednictvím kohoutku, sloužícího k naplnění
(Obr. 2-2). Plnění je třeba provádět pomalu, aby
se uvolnily vzduchové bubliny obsažené ve vodě
a vzduch se vypustil z průduchů kotle a vytápě-
cího systému. V kotli je zabudován automatický
odvzdušňovací ventil umístěný na oběhovém
čerpadle. Otevřete odvzdušňovací ventily radi-
átorů. Odvzdušňovací ventily radiátorů se musí
uzavřít, když začne vytékat pouze voda.
Plnící kohoutek se musí uzavřít, když tlakoměr
kotle ukazuje přibližně 1,2 bar.
Poznámka: během těchto operacích spouštějte
oběhové čerpadlo v intervalech pomocí hlav-
ního spínače umístěného na přístrojové desce.
Odvzdušněte oběhové čerpadlo vyšroubováním
předního uzávěru a udržením motoru v činnosti.
Po dokončení operace uzávěr zašroubujte zpět.

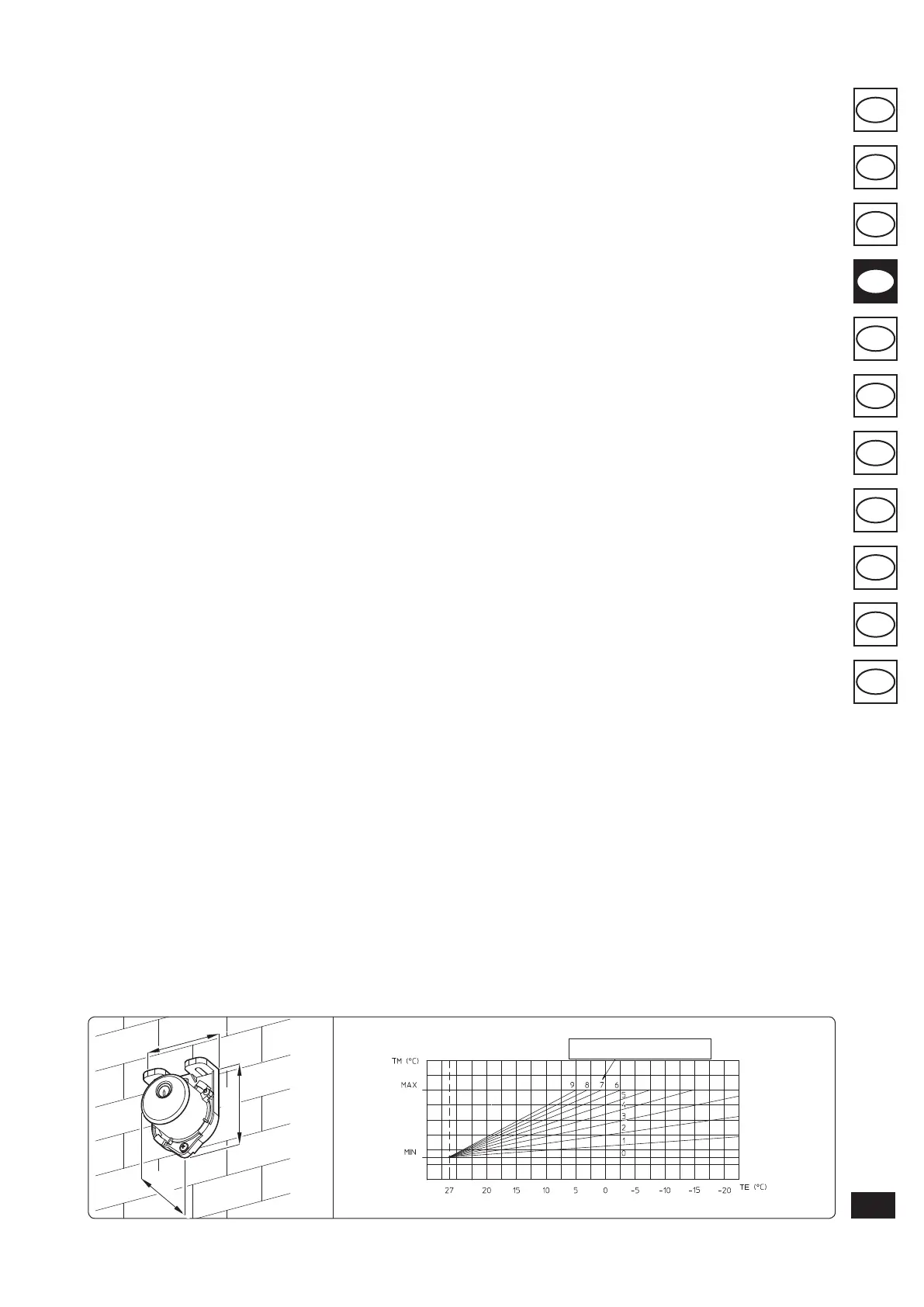

Obr. 1-7 Obr. 1-8
45
31
58
Pozice regulace uživatelem
Teplota vytápění
