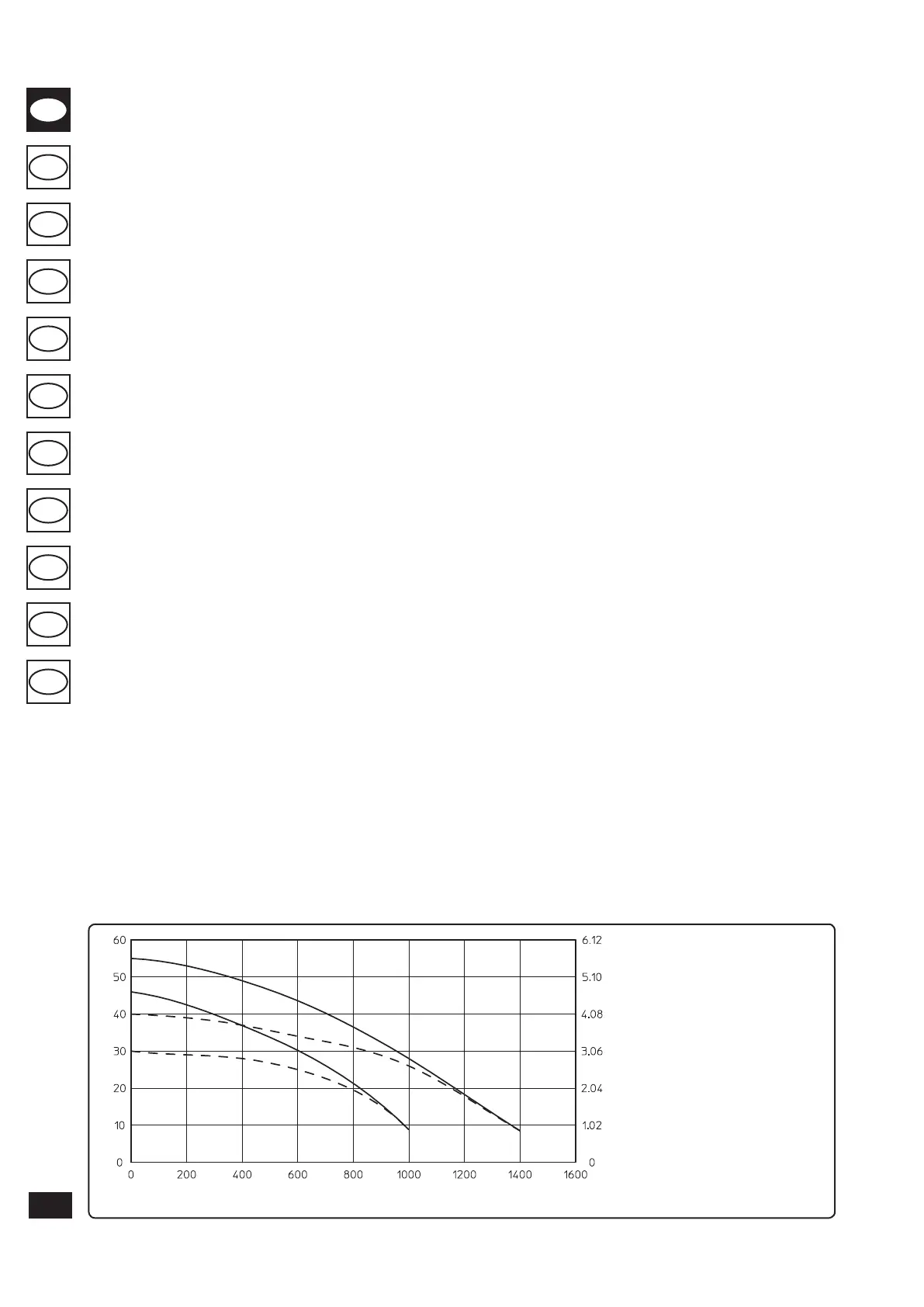

Fig. 1-9
Columna de agua disponible en la instalación.
Prevalencia (m H
2
O)
Caudal (l/h)
Columna de agua (kPa)
A = Columna de agua disponible en
la instalación a máxima veloci-
dad y con by pass desactivado
B = Columna de agua disponible en
la instalación a máxima veloci-
dad y con by pass desactivado
C = Columna de agua disponible
en la instalación en segunda
velocidad y con by pass cerrado
D = Columna de agua disponible
en la instalación en segunda
velocidad con by pass abierto
A
B
C
D
1.10 PUESTA EN SERVICIO DE LA
INSTALACIÓN DE GAS.
Para la puesta en servicio de la instalación es
necesario:
- abrir ventanas y puertas;
- evitar chispas y llamas desnudas;
- purgar el aire contenido en las tuberías;
- controlar la estanqueidad de la instalación
interna de acuerdo con lo dictado por las
normativas.
1.11 PUESTA EN SERVICIO DE LA
CALDERA ENCENDIDO.
Para cumplir los requisitos necesarios para obte-
ner la Declaración de Conformidad, es necesario
que se realicen los siguientes controles antes de
la puesta en servicio de la caldera:
- controlar la estanqueidad de la instalación
interna de acuerdo con lo dictado por las
normativas;
- comprobar que el gas utilizado coincida con el
previsto para el funcionamiento de la caldera;
- encender la caldera y comprobar que el encen-
dido sea correcto;
- comprobar que el caudal de gas y las presiones
sean conformes con las indicadas en el manual
(Apdo. 3.18);
- comprobar que la ventilación de los locales sea
correcta;
- comprobar el tiro existente durante el regular
funcionamiento del aparato, mediante, por
ejemplo, un deprimómetro ubicado en la
salida de los productos de la combustión del
aparato;
- comprobar que en el local no se produzca un
retorno de los productos de la combustión,
como también durante el funcionamiento de
electroventiladores;
- comprobar que el dispositivo de seguridad
actúe en caso de falta de gas y que el tiempo
de esta actuación sea correcto;
- comprobar el funcionamiento del interruptor
general situado en tramo eléctrico anterior a la
caldera;
Si el resultado de uno de estos controles fuera
negativo, la caldera no debe ser puesta en
servicio.
Nota: el control inicial de la caldera debe ser
efectuado por un técnico habilitado. El plazo de
garantía convencional de la caldera inicia el día
que se efectúa el control.
El certicado de control inicial y garantía es en-
tregado al usuario.
1.12 BOMBA DE CIRCULACIÓN.
Las calderas modelo Mini Nike 24 3 E están
equipadas con un circulador incorporado con
regulador eléctrico de velocidad de tres posi-
ciones. Con el circulador en primera velocidad
la caldera no funciona correctamente. Para
obtener el funcionamiento óptimo de la caldera
es aconsejable, en instalaciones nuevas (mono-
tubo y modular) poner la bomba de circulación
a la máxima velocidad. El circulador dispone de
condensador.
Desbloqueo de la bomba. Si, tras un largo
periodo de inactividad, el circulador se hubiera
bloqueado, será necesario desenroscar el tapón
anterior y girar con la ayuda de un destornillador
el eje motor. Efectuar esta operación con mucho
cuidado para no dañar este último.
Regulación By-pass (part. 20 Fig. 1-10). En caso
de necesidad es posible regular el by-pass según
las exigencias de la instalación desde un mínimo
(by-pass excluido) a un máximo (by-pass intro-
ducido) representado en el gráco (Fig 1.9).
Efectuar la regulación con un destornillador
con punta plana, girando en sentido horario se
introduce el by-pass, en sentido anti-horario
se excluye.
1.13 KITS DISPONIBLES BAJO PEDIDO.
• Kit válvulas de corte de la instalación. La
caldera está preparada para la instalación de
válvulas de corte que se montarán en los tubos
de descarga y retorno del grupo de conexión.
Este kit es muy útil para efectuar el manteni-
miento pues permite vaciar exclusivamente la
caldera sin necesidad de tener que vaciar toda
la instalación.
• Kit dosicador de polifosfatos. El kit dosi-
cador de polifosfatos reduce la formación de
incrustaciones calcáreas, manteniendo a lo
largo del tiempo las condiciones originales de
intercambio térmico y producción de agua ca-
liente sanitaria. La caldera está preparada para
incorporar el kit dosicador de polifosfatos.
Dichos kit vienen acompañados de un manual
de instrucciones para su montaje y utilización.
