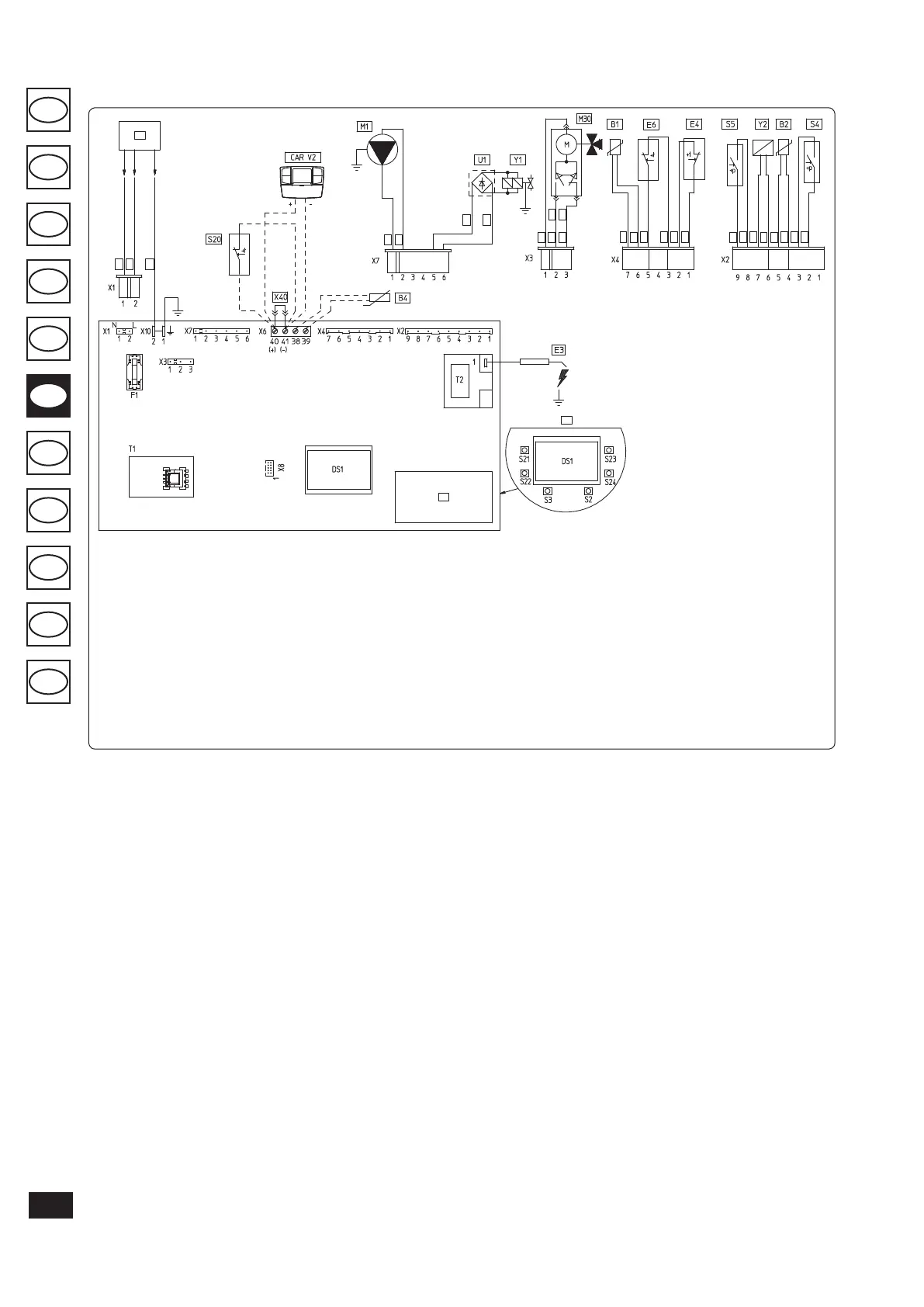

3.2 ÁRAMBEKÖTÉSI RAJZ.
3-2. ábr.
Jelmagyarázat:
B1 - Szállító szonda
B2 - Használati szonda
B4 - Külső szonda
CAR
V2
- 2-es változatú, Távoli barát vezérlő
(opcionális)
DS1 - Kijelző
E3 - Begyújtási és vételezési gyertya
E4 - Biztonsági termosztát
E6 - Füstgáz termosztát
F1 - Sorbiztosíték
M1 - Kazán keringető
M30 - Háromirányú szelep
S2 - Üzemmód kiválasztó
S3 - Zárlat reset gomb
S4 - Használati áramlásmérő
S5 - Berendezés nyomásmérő
S20 - Szoba termosztát (opcionális)
S21 - Használati víz hőmérséklet növelő
gomb
S22 - Használati víz hőmérséklet csök-
kentő gomb
S23 - Fűtéshőmérséklet növelő gomb
S24 - Fűtéshőmérséklet csökkentő gomb
A kazán el van látva szoba termosztát (S20), On/
O kronotermosztát, beprogramozási óra, vagy
Távoli barát vezérlő
V2
(CAR
V2
) csatlakoztatási
lehetőségeivel. Csatlakoztatni kell a 40 – 41 sor-
kapcsokra kiiktatva az X40 áthidalást, ügyelve
arra, hogy a pólusok ne cserélődjenek fel a CAR
V2
beszerelésekor.
Az X8 csatlakoztató a Virgilio egységhez való
csatlakoztatáshoz használható a mikroprocesszor
szover frissítése során.
3.3 ESETLEGES RENDELLENESSÉGEK
ÉS AZOK OKAI.
MEGJEGYZÉS: a karbantartási műveleteket
csak megfelelő képesítéssel rendelkező szakem-
ber (például az Immergas szakszervíz munka-
társa) végezheti el.
- Gázszag. Oka a gázhálózat csöveinek szivárgá-
sa. Ellenőrizni kell a gázbetáplálás vezetékeinek
tömörségét.
- Nem megfelelő égés (vörös, vagy sárga láng).
Oka lehet: piszkos égő, lemezes egység eltömő-
dött. El kell végezni a fentiekben jelzett részek
tisztítását.
- A biztonsági túlmelegedési termosztát gyakori
beavatkozása. Oka lehet, az alacsony víznyomás
a kazánban, a fűtővíz elégtelen keringése, a
lebokkálódott keringető vagy a kazán szabályo-
zó kártyájának rendellenessége. Ellenőrizzük a
nyomásmérőn, hogy a fűtési rendszer víznyo-
mása a megadott határértékek között van-e.
Ellenőrizzük, hogy nincs-e zárva valamennyi
radiátorszelep.
- A kazán kondenzet termel. A kémény vagy a
kémények elzáródasa okozhatja, vagy a kazán-
hoz csatlakoztatott rész nem megfelelő mérete
miatt alakulhat ki ez a rendellenesség. Ebben az
esetben a kazánt a legmagasabb hőmérsékleten
kell működtetni.
- Füsttermosztát gyakori bekapcsolása. A füstgáz
elvezetők elzáródásai miatt alakulhat ki ez a
rendellenesség. Ellenőrizni kell a füstgázcsövet.
A füstgázcső elzáródhat, vagy a magassága,
vagy egyik része nem alkalmas a kazánhoz.
Lehet, hogy a ventiláció nem elégséges (lásd a
helyiségek ventilációjáról szóló részt).
- A berendezésben jelenlevő levegő. Ellenőrizni
kell a megfelelő légtelenítőszelep fedelének
nyitását (1-10. ábr.). Ellenőrizni kell, hogy
a berendezés nyomása és a kiterjedési tar-
tály előfeltöltési nyomása a meghatározott
értékeken belül mozog. A kiterjedési tartály
előterhelési értékének 1,0 bar-nak kell lennie, a
berendezés nyomásértékének pedig, 1 és 1,2bar
közöttinek kell lennie.
- Begyújtási zárlat, lásd 2.6. és 1.3. bekezd.
(árambekötés).
5
1
2
6
5
4
3
4
4
5
11
7
7
7
12
12
7
13
13
11
5
7
4
10
10
10
10
9
8
T1 - Alacsony feszültségű ellátás
T2 - Begyújtási transzformátor
U1 - Belső kiigazító a gázszelep
csatlakoztatójában (csak a
Honeywell gáz szelepeken van
jelen)
X40 - Szoba termosztát áthidalás
Y1 - Gázszelep
Y2 - Gázszelep moduláló
1 - Felhasználói interfész
2 - MEGJEGYZÉS: a felhasználói
interfész a kazán kártyán az il-
leszkedések oldalánál található
3 - 230 Vac 50Hz ellátás
4 - Kék
5 - Barna
6 - Sárga / Zöld
7 - Fekete
8 - (használati víz)
9 - (fűtés)
10 - Szürke
11 - Fehér
12 - Vörös
13 - Zöld
