3-4. ábr.
Beszerelési rajzok jelmagyarázata:
Alkatrészek egyértelmű beazonosítása
Elvégzendő műveletek sorrendje
a
1
1
3
3
2
a
b
b
c

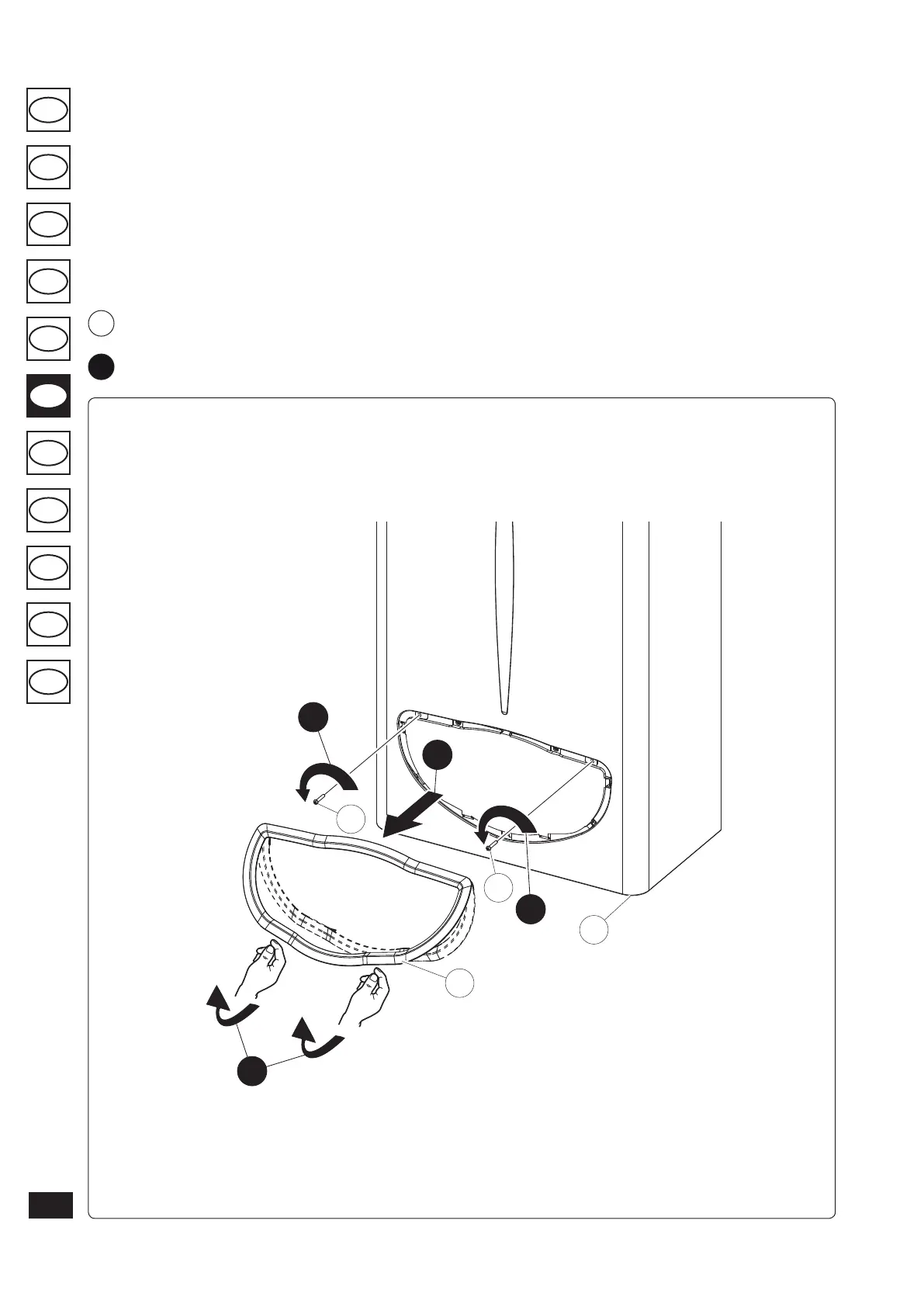

3.16 KÖPENY LESZERELÉSE.
A kazán könnyen elvégezhető karbantartásának
céljából le lehet a köppenyt teljesen venni, a kö-
vetkező műveletek elvégzésével (3-4 / 3-5 ábr.):
1 Le kell akasztani a külső keretet (a) a megfelelő
alsó akasztókról.
2 Le kell venni a külső keretet (a) a köpenyről
(c).
3 Ki kell csavarni a 2 db, köpenyrögzítő, elülső
csavart (b).
4 Ki kell csavarni a 2 db, köpenyrögzítő, alsó
csavart (d).
5 Húzzák maguk felé a köpenyt (c).
6 Ugyanakkor nyomják a köpenyt (c) felfele, hogy
le lehessen akasztani a felső akasztókról.
