1.5 SONDĂ EXTERNĂ OPŢIONAL.
Centrala este prevăzută pentru aplicarea sondei
externe (Fig. 1-7) care este disponibilă ca și kit
opţional.
Această sondă e racordabilă direct la instalaţia
electrică a centralei și permite diminuarea auto-
mată a temperaturii maxime de tur în instalaţie
în momentul creșterii temperaturii externe astfel
încât să regleze căldura furnizată instalaţiei în
funcţie de variaţia temperaturii externe. Sonda
externă acţionează întotdeauna când este legată
indiferent de prezenţa sau de tipul de cronoter-
mostat ambient utilizat. Corelarea între tempera-
tura de tur la instalaţie și temperatura externă este
determinată de poziţia selectorului de pe tabloul
de bord al centralei conform curbelor reprezen-
tate în diagramă (Fig. 1-8). Racordul electric al
sondei externe trebuie să se facă la bornele 38 și
39 pe șa electronică a centralei (Fig. 3-2).
1.6 VENTILAREA ÎNCĂPERILOR.
Este indispensabil ca în încăperea în care este
instalată centrala să poată intra cantitatea de aer
solicitată prin combustia gazului și ventilarea
încăperii. Auxul natural de aer trebuie să se
producă direct prin intermediul:
- deschiderilor permanente practicate pe pereţii
încăperii de ventilat care dau spre exterior;
- conducte de ventilare, individuale sau colective
ramicate.
Aerul de ventilare trebuie să e prelevat direct de
la exterior, departe de sursele de poluare. Auxul
natural al aerului este permis și pe cale indirectă
prin preluare de aer din încăperi asemănătoare
cu cel de ventilat. Pentru informaţii suplimentare
privind ventilarea încăperilor respectaţi preve-
derile normei.
Evacuarea aerului poluat. În spaţiile unde sunt
instalate aparate pe baza de gaz poate  utilă,
nu numai admisia aerului comburant dar și
evacuarea aerului poluat, împreună cu admisia
ulterioară a unei cantităţi egale de aer curat și
nepoluat. Acest lucru trebuie realizat respectând
prescrierile normelor tehnice în vigoare.
1.7 CANALE DE FUM.
Aparatele pe bază de gaz, dotate cu racord
pentru tubul de evacuare a fumurilor, trebuie
să aibă un racord direct la cămine sau ţevi de
fum eciente.
Doar în lipsa acestora se permite ca acestea să
evacueze produsele de combustie direct în exte-
rior, cu condiţia să e respectate prevederile nor-
mei privind terminalele de tiraj și regulamentele
locale în vigoare.
Racord la cămine sau ţevi de fum. Racordul
aparatelor la un cămin sau la un ţeavă de fum se
efectuează prin intermediul canalelor de fum.
În caz de racorduri cu ţevi de fum preexistente,
acestea trebuie să e curăţate perfect pentru că
murdăria, dacă există, lipindu-se pe pereţi în
timpul funcţionării, ar putea obtura trecerea
fumurilor cauzând situaţii extrem de periculoase
pentru utilizator.
Canalele de fum trebuie să e racordate la cămin
sau la ţeava de fum în aceeași încăpere în care
este instalat aparatul sau, în încăperea alăturată
și trebuie să corespundă cerinţelor normei.
1.8 ŢEVI DE FUM / CĂMINE.
Pentru aparatele cu tiraj natural pot exista cămine
individuale și ţevi colective ramicate.
Cămine individuale. Dimensiunile interne ale
unor tipuri de cămine individuale sunt incluse
în prospectele normei. În cazul în care datele
efective ale instalaţiei nu se încadrează în con-
diţiile de aplicabilitate sau în limitele tabelelor
calculul căminului va trebuie efectuat calculul
în conformitate cu normele.
Ţevi de fum colective ramicate. În ediciile
cu mai multe etaje, pentru evacuarea cu tiraj
natural a produselor combustiei, pot  utilizate
ţevi colective ramicate (t.c.r.). Ţevile Colective
Ramicate (TCR) noi trebuie să e proiectate
urmând metodologia de calcul și prevederile
normei.
Hornuri. Se numește horn dispozitivul așezat la
extremitatea unui cămin sau a unor ţevi de fum
colective ramicate. Acest dispozitiv facilitează
dispersia produselor de combustie, chiar și în
condiţii atmosferice nefavorabile și împiedică
depunerea de corpuri străine.
Acesta trebuie să satisfacă cerinţele normei.
Cota de deblocare, corespunzătoare înălţimii
căminului / ţevii de fumuri, independent de
eventualele hornuri, trebuie să fie în afara
“zonei de reux”, în scopul evitării formării de
contrapresiuni ce împiedică evacuarea liberă
în atmosferă a produselor de combustie. Este
așadar necesară adoptarea înălţimilor minime
indicate în gurile prezentate în normă precum
și în funcţie de înclinarea laturii.
Evacuare directă în exterior. Aparatele cu tiraj
natural, prevăzute pentru a  racordate la un
cămin sau la ţevi de fum, pot evacua produsele
de combustie direct la exterior, printr-o conductă
ce traversează pereţii perimetrali ai ediciului.
Evacuarea se produce în acel caz prin intermediul
unei conducte de evacuare, care la exterior este
racordată la un terminal de tiraj.
Conductă de evacuare. Conducta de evacuare
trebuie să corespundă acelorași cerinţe pentru
canalele de fum, cu prevederi ulteriore în con-
formitate cu normele tehnice în vigoare.
Poziţionarea terminalelor de tiraj. Terminalele
de tiraj trebuie:
- să e situate pe pereţii perimetrali în exteriorul
ediciului;
- să e poziţionate astfel încât distanţele să res-
pecte valorile minime trecute în norma tehnica
în vigoare.
Evacuarea produselor de combustie a aparate-
lor cu tiraj natural în spaţii închise cu cer liber.
În spaţiile cu cer liber închise pe toate laturile
(puţuri de ventilare, curţi interioare, curţi și al-
tele asemănătoare), e permisă evacuarea directă
a produselor de combustie a aparatelor pe bază
de gaz cu tiraj natural sau forţat și capacitate
termică de peste 4 și până la 35 kW, cu condiţia
să e respectate condiţiile potrivit normei tehnice
în vigoare.
Important: este interzisă scoaterea din funcţi-
une în mod voluntar a dispozitivului de control
evacuare a fumurilor. Fiecare piesă a acestui
dispozitivi, dacă este deteriorată, va trebui în-
locuită cu piese de schimb originale. În caz de
intervenţii repetate a dispozitivului de control
evacuare fumuri, vericaţi conducta de evacuare
fumuri și ventilarea încăperii în care este situată
centrala.
1.9 UMPLEREA INSTALAŢIEI.
După racordarea la centrală, continuaţi cu um-
plerea instalaţiei prin intermediul robinetului de
umplere (Fig. 2-2). Umplerea trebuie executată
lent pentru a da posibilitatea bulelor de aer din
apă să se elibereze și să iasă prin oriciile de
răsuare ale centralei și ale instalaţiei de încăl-
zire. Centrala a incorporat o supapă de răsuare
automată așezată pe circulator. Deschideţi su-
papele de răsuare ale radiatorilor. Supapele de
răsuare ale radiatoarelor sunt închise când din
ele iese doar apă.
Robinetul de umplere trebuie închis când mano-
metrul centralei indică aproximativ 1,2 bari.
N.B.: în timpul acestor operaţiuni puneţi în
funcţie pompa de circulare la intervale, acţio-
nând asupra butonului așezat pe bord. Aerisiţi
pompa de circulare deșurubând capacul anterior
și menţinând motorul în funcţiune.
Reînșurubaţi capacul după terminarea opera-
ţiunii.

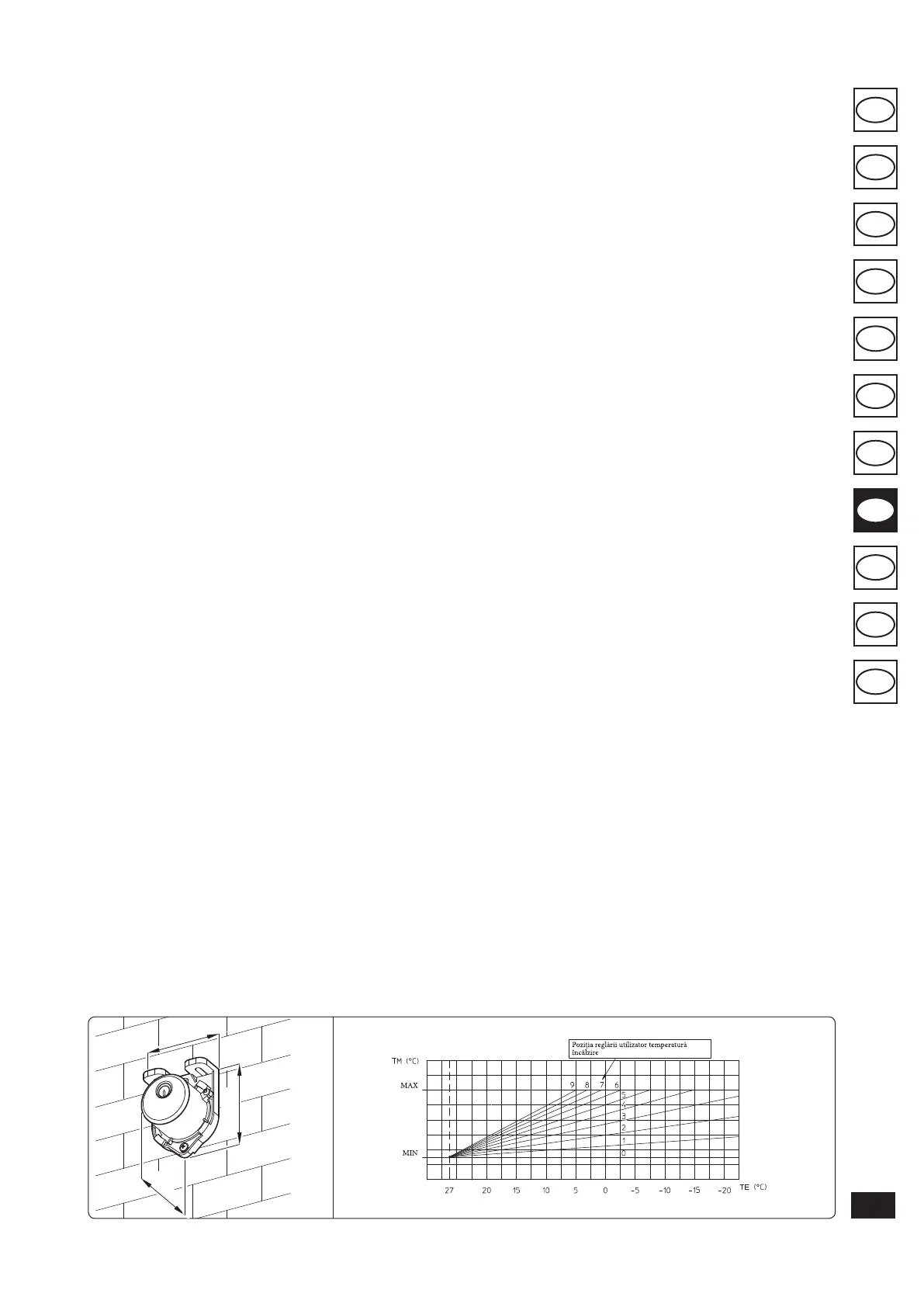

Fig. 1-7 Fig. 1-8
