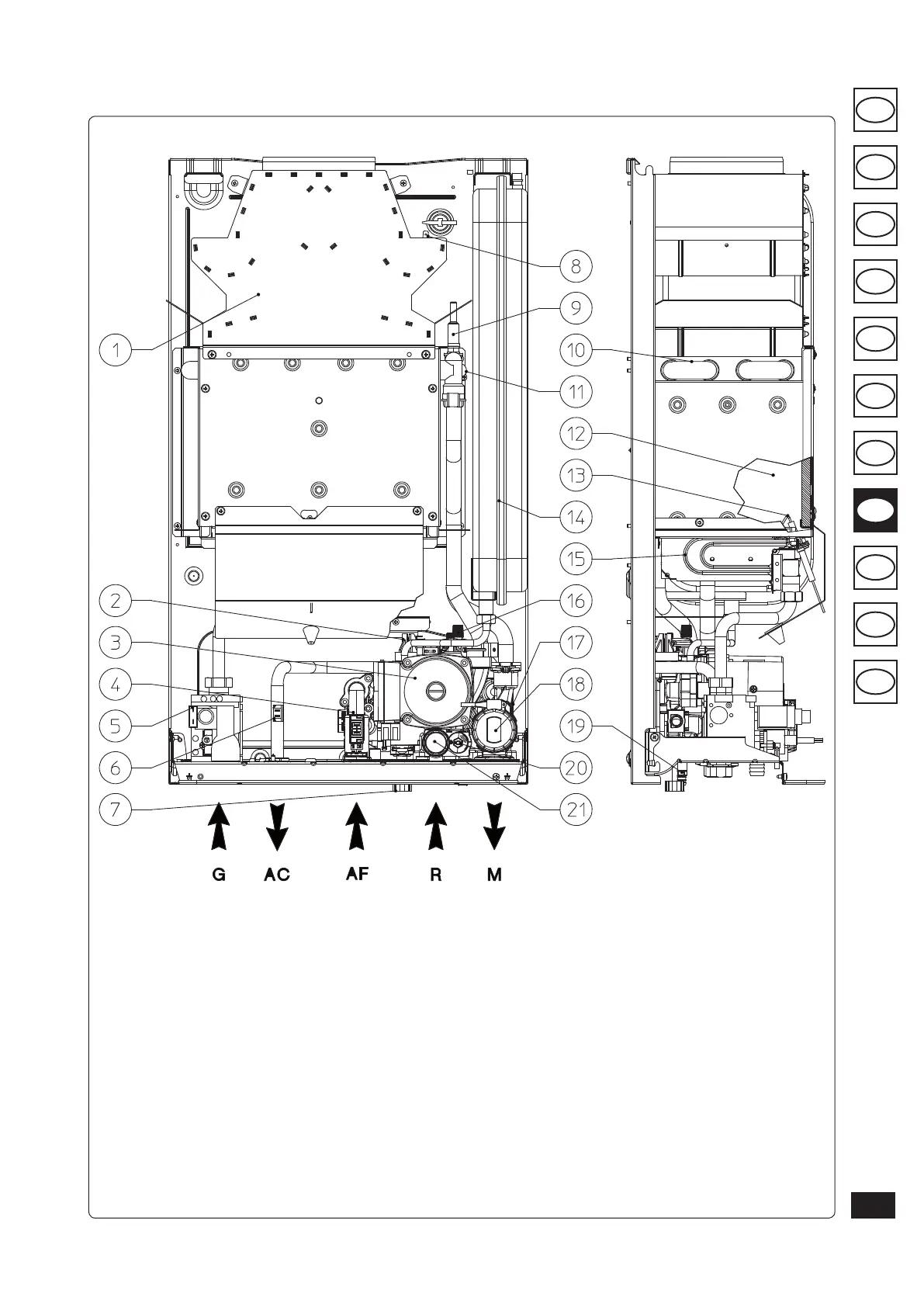

1.14 COMPONENTE CENTRALĂ.
Fig. 1- 10
Legendă:
1 - Hotă fumuri
2 - Presostat instalaţie
3 - Circulator centrală
4 - Fluxostat menajer
5 - Supapă gaz
6 - Sondă menajer
7 - Robinet umplere instalaţie
8 - Termostat fumuri
9 - Termostat siguranţă
10 - Schimbător primar
11 - Sondă tur
12 - Cameră de combustie
13 - Bujii de pornire și relevare
14 - Vas expansiune instalaţie
15 - Arzător
16 - Supapă răsuare aer
17 - Schimbător menajer
18 - Supapă trei căi (motorizată)
19 - Robinet golire instalaţie
20 - By-pass
21 - Supapă de siguranţă 3 bari
N.B.: grup branșare (opţional)
