PUNERE ÎN FUNCŢIUNE
A CENTRALEI
VERIFICARE INIŢIALĂ.
Pentru punerea în funcţiune a centralei este
necesar:
- să vericaţi existenţa declaraţiei de conformi-
tate a instalaţiei;
- să vericaţi dacă echivalenţa gazului utilizat
corespunde cu cel pentru care este prevăzută
centrala;
- să vericaţi racordul la o reţea de 230V-50Hz,
respectarea polarităţii fază - nul și legătura la
priza de împământare;
- să vericaţi ca instalaţia de încălzire să e plină
de apă, controlând ca indicatorul manometrului
centralei să indice o presiune de 1÷1,2 bar;
- să porniţi centrala și să verificaţi pornirea
corectă a acesteia;
- să vericaţi dacă debitul maxim, intermediar și
minim a gazului precum și respectivele presiuni
sunt în conformitate cu cele indicate în acest
manual la parag. 3.18;
- să verificaţi intervenţia dispozitivului de
siguranţă în cazul lipsei de gaz și timpul de
intervenţie a acestuia;
- să vericaţi intervenţia întrerupătorului general
așezat în partea superioară a centralei;
- să vericaţi tirajul existent în timpul funcţi-
onării normale a aparatului, de exemplu prin
intermediul unui vacuum-metru așezat imediat
la ieșirea produselor de combustie din aparat;
- să vericaţi ca în încăpere să nu se reîntoarcă
produsele rezultate în urma combustiei chiar și
în timpul funcţionării eventualelor ventilatoare
electrice;
- să vericaţi funcţionarea sistemelor de reglare;

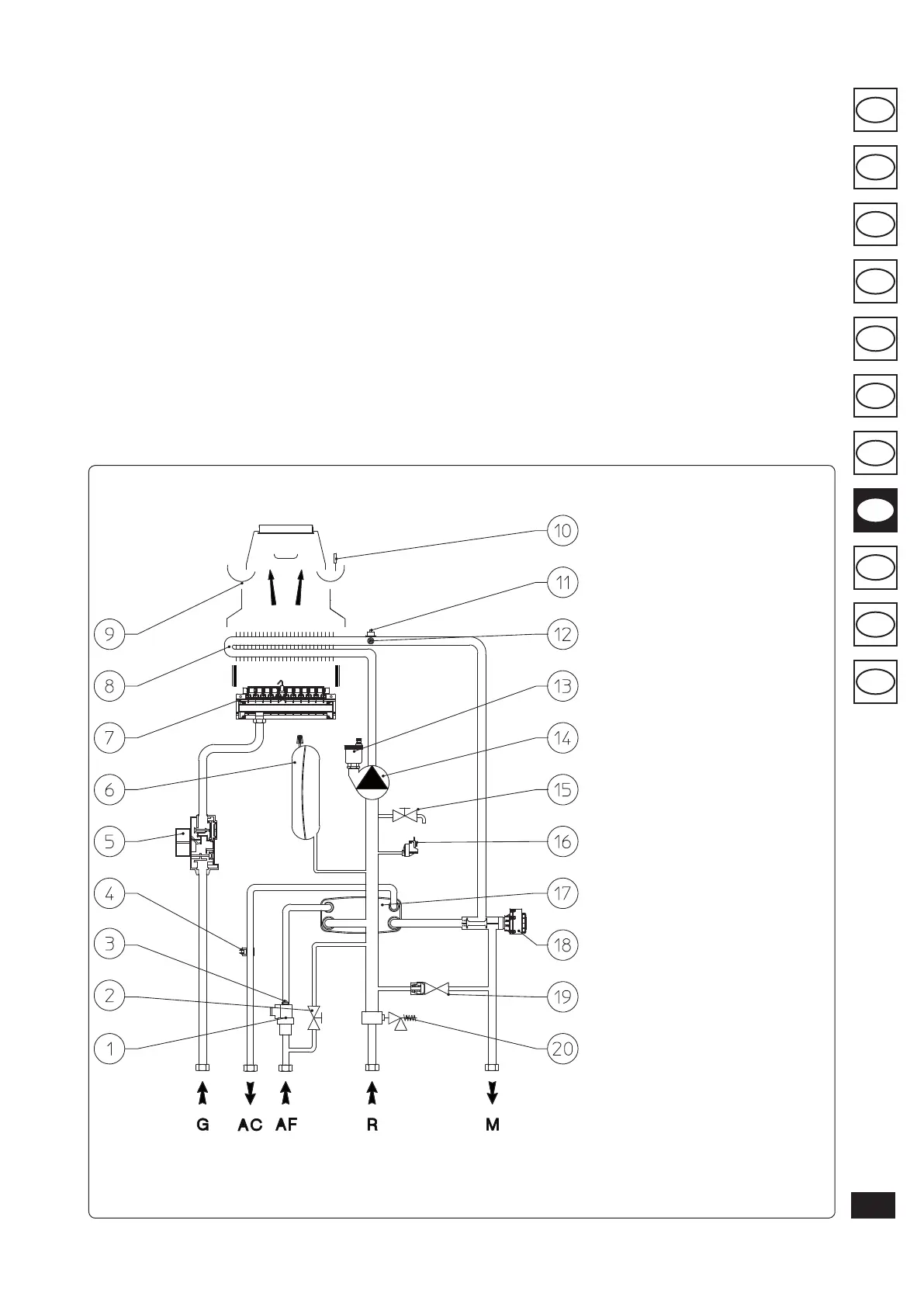

3.1 SCHEMA HIDRAULICĂ.
Fig. 3-1
- să sigilaţi dispozitivele de reglare a debitului de
gaz (dacă reglările sunt schimbate);
- să vericaţi producerea de apă caldă menajeră;
- să vericaţi etanșeitatea circuitelor hidraulice;
- să vericaţi ventilaţia și/sau aerisirea încăperii
unde este instalată centrala.
Dacă doar unul din aceste controale rezultă nega-
tiv, centrala nu trebuie să e pusă în funcţiune.
Legendă:
1 - Fluxostat menajer
2 - Robinet umplere instalaţie
3 - Limitator de ux
4 - Sondă menajer
5 - Supapă gaz
6 - Vas expansiune instalaţie
7 - Arzător
8 - Schimbător primar
9 - Hotă fumuri
10 - Termostat fumuri
11 - Termostat siguranţă
12 - Sondă tur
13 - Supapă răsuare aer
14 - Circulator centrală
15 - Robinet golire instalaţie
16 - Presostat instalaţie
17 - Schimbător menajer
18 - Supapă trei căi (motorizată)
19 - By-pass
20 - Supapă de siguranţă 3 bari
G - Alimentare gaz
AC - Ieșire apă caldă menajeră
AF - Intrare apă rece menajeră
R - Retur instalaţie
M - Tur instalaţie
