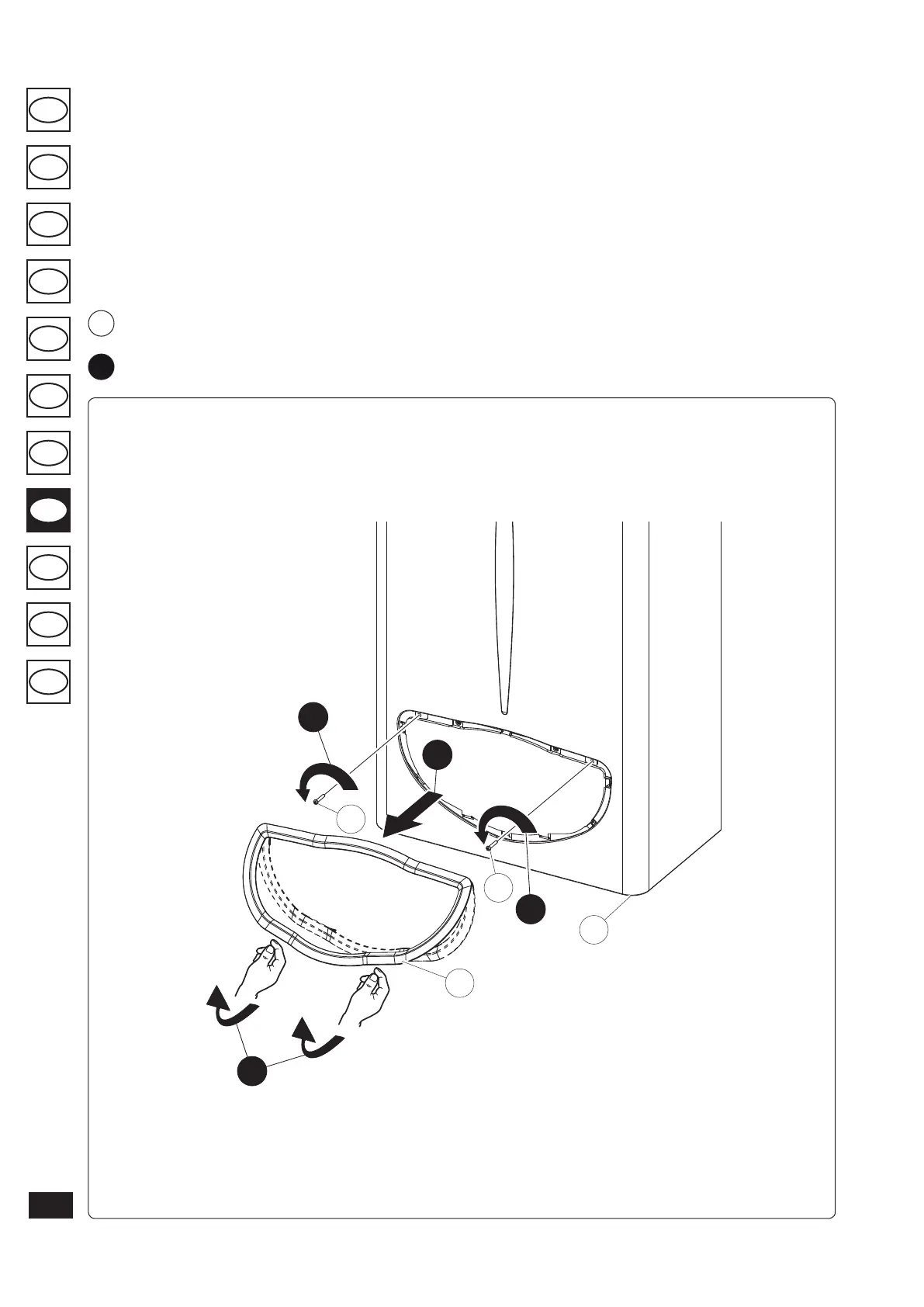

Fig. 3-4
Legendă desene instalare:
Identicare univocă component
Identicare secvenţială operaţiune de desfășurat
a
1
1
3
3
2
a
b
b
c
3.16 DEMONTAREA MANTALEI.
Pentru o întreţinere ușoară a centralei se poate
demonta mantaua urmând aceste instrucţiuni
simple (Fig. 3-4 / 3-5):
1 Desprindeţi cadrul exterior (a) din respectivele
dispozitive de prindere inferioare.
2 Îndepărtaţi cadrul exterior (a) de manta (c).
3 Deșurubaţi cele 2 șuruburi frontale (b) de xare
a mantalei
4 Deșurubaţi cele 2 șuruburi inferioare (d) de
xare a mantalei
5 Trageţi spre dumneavoastră mantaua (c)
6 În același timp împingeţi mantaua (c) în sus
pentru a o putea extrage din cârligele superi-
oare.
