PUESTA EN SERVICIO DE
LA CALDERA
CONTROL INICIAL.
Para la puesta en servicio de la caldera es ne-
cesario:
- controlar la existencia de las declaraciones de
conformidad de la instalación;
- comprobar que el gas utilizado coincida con el
previsto para el funcionamiento de la caldera;
- comprobar que existe la conexión a una red
de 230V-50Hz y que la polaridad L-N se ha
respetado, controlar la conexión de tierra;
- comprobar que la instalación de calefacción está
llena de agua, con el manómetro de la caldera
indicando una presión igual a 1÷1,2 bar;
- encender la caldera y comprobar que el encen-
dido sea correcto;
- comprobar que el caudal máximo, intermedio
y mínimo del gas y las correspondientes pre-
siones coinciden con las indicadas en el manual
(Apdo. 3.18).
- comprobar que el dispositivo de seguridad
actúe en caso de falta de gas y que el tiempo
de esta actuación sea correcto;
- comprobar el funcionamiento del interruptor
general situado en tramo eléctrico anterior a la
caldera;
- comprobar el tiro existente durante el regular
funcionamiento del aparato, mediante, por
ejemplo, un deprimómetro ubicado en la
salida de los productos de la combustión del
aparato;
- comprobar que en el local no se produzca un
retorno de los productos de la combustión,
como también durante el funcionamiento de
electroventiladores;

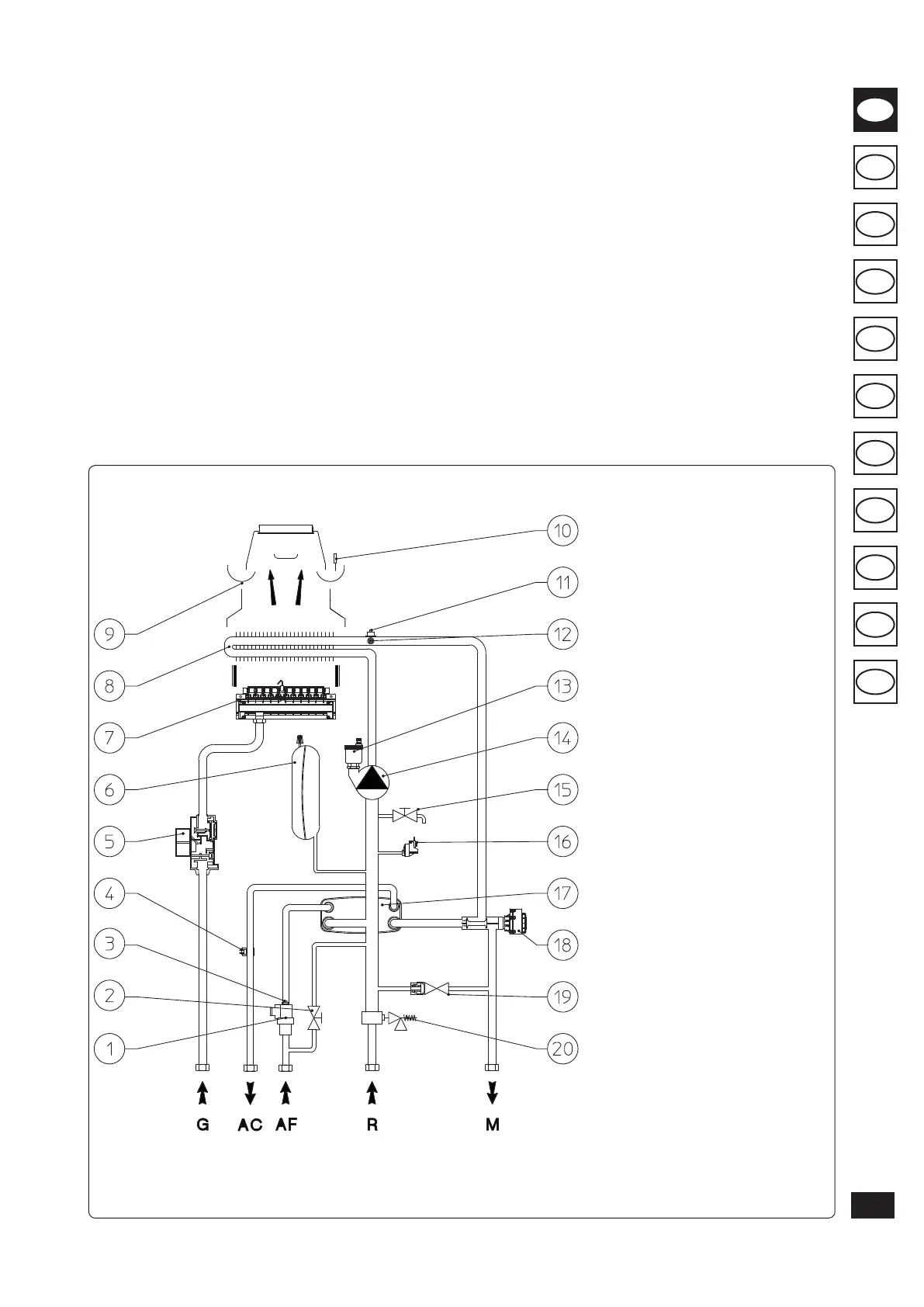

3.1 ESQUEMA HIDRÁULICO.
Fig. 3-1
- controlar el funcionamiento de los órganos de
regulación;
- precintar los dispositivos de regulación del
caudal de gas (si se cambian las regulaciones);
- controlar la producción de agua caliente sani-
taria;
- controlar la estanqueidad de los circuitos de
agua;
- controlar la ventilación y/o aireación del local
de instalación si se ha previsto.
Si al menos uno de los controles de seguridad
resulta negativo, la instalación no debe ser puesta
en funcionamiento.
Leyenda:
1 - Flusostato sanitario
2 - Grifo de llenado de la instalación
3 - Limitador de ujo
4 - Sonda sanitaria
5 - Válvula de gas
6 - Vaso de expansión de la instalación
7 - Quemador
8 - Intercambiador primario
9 - Campana de humos
10 - Termostato de humos
11 - Termostato de seguridad
12 - Sonda ida
13 - Purgador
14 - Circulador de la caldera
15 - Grifo de vaciado de la instalación
16 - Presostato de la instalación
17 - Intercambiador sanitario
18 - Válvula de tres vías (motorizada)
19 - By-pass
20 - Válvula de seguridad 3 bar
G - Alimentación gas
AC - Salida de agua caliente sanitaria
AF - Entrada de agua fría sanitaria
R - Retorno instalación
