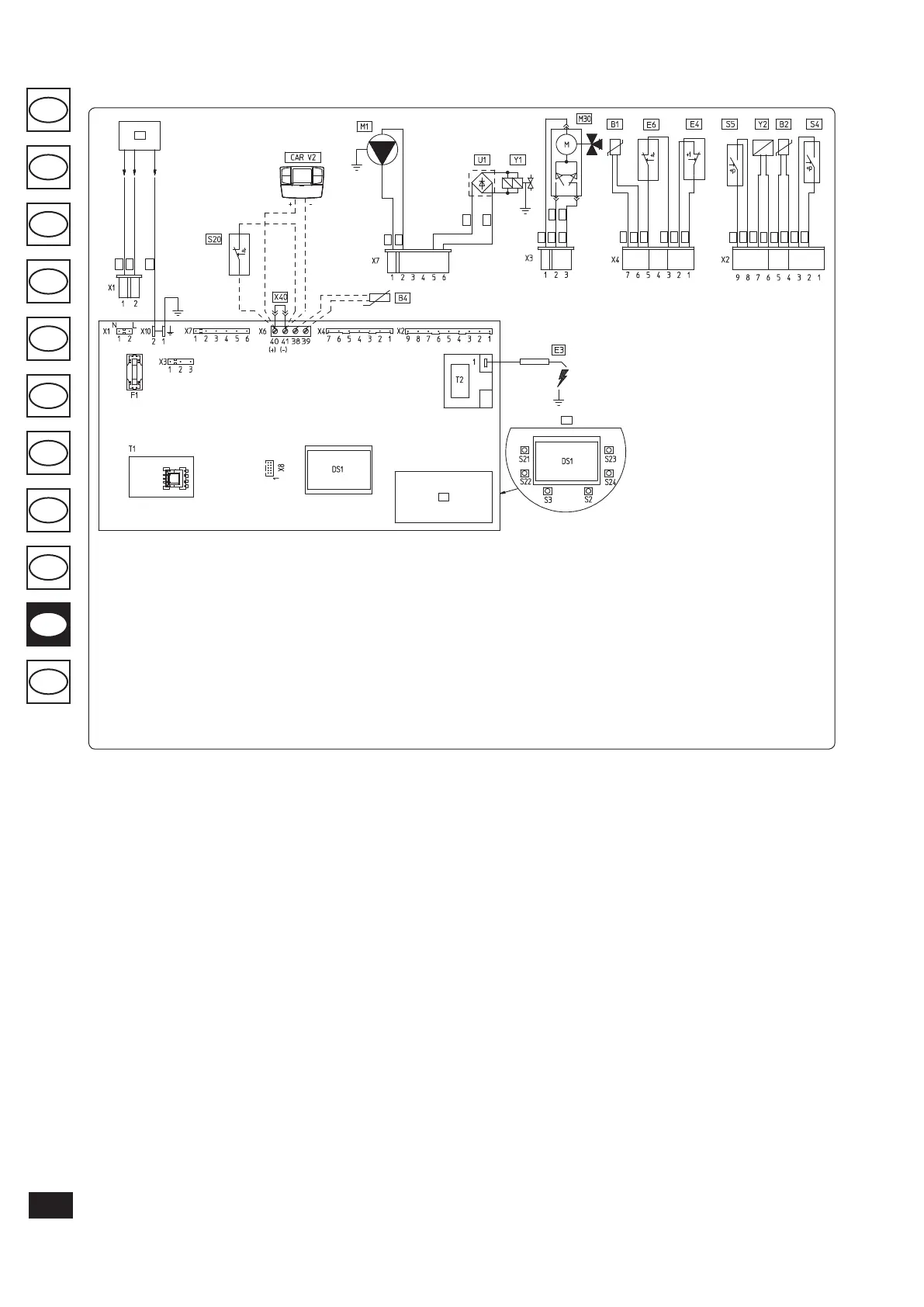

3.2 ELEKTRICKÁ SCHÉMA.
Obr. 3-2
Legenda:
B1 - Nábehová sonda
B2 - Sanitárna sonda
B4 - Externá sonda
CAR V2 - Ovládanie Vzdialený Priateľ
Verzia 2 (optional)
DS1 - Displej
E3 - Sviečka zapaľovania a merania
E4 - Bezpečnostný termostat
E6 - Termostat spalín
F1 - Poistka línie
M1 - Obehové čerpadlo kotla
M30 - Trojcestný ventil
S2 - Volič fungovania
S3 - Tlačidlo reset zablokovania
S4 - Sanitárny prietokomer
S5 - Presostat zariadenia
S20 - Izbový termostat (optional)
S21 - Tlačidlo zvýšenia teploty
sanitárnej vody
S22 - Tlačidlo zníženia teploty
sanitárnej vody
S23 - Tlačidlo zvýšenia teploty
vyhrievania
Kotol je vybavený pre aplikáciu izbového termo-
statu (S20), časového izbového termostatu On/
O, časovacích hodín alebo Ovládania Vzdialený
Priateľ
V2
(CAR
V2
). Pripevniť ku svorkám 40 - 41
odstránením mostíka X40 dávajúc pozor, aby
sa nevymenila polarita v prípade inštalácie
zariadenia CAR
V2
.
Konektor X8 sa používa pre spojenie s vreckovým
počítačom Virgilio pri operáciách aktualizácie
sovéru mikroprocesora.
3.3 EVENTUÁLNE TAŽKOSTI A ICH
PRÍČINY.
Poznámka: zásahy spojené s údržbou musia
byť vykonané povereným technikom (napr. zo
Strediska Technickej Asistencie Immergas).
- Zápach plynu. Je spôsobený únikmi z potrubí
plynového okruhu. Je treba skontrolovať tes-
nosť prívodného plynového okruhu.
- Horenie nepravidelné (plameň červený alebo
žltý). Objavuje sa, keď je horák špinavý alebo
lamelový zväzok kotla upchaný. Vyčistiť horák
alebo lamelový zväzok.
- Časté zásahy bezpečnostného termostatu
nadmernej teploty. Môže závisieť od nedo-
statku vody v kotli, od nízkeho obehu vody v
zariadení alebo od zablokovaného obehového
čerpadla. Skontrolovať na manometri, či je tlak
zariadenia v zhode s uvedenými limitmi. Skon-
trolovať, či nie sú všetky ventily na radiátoroch
uzatvorené a či obehové čerpadlo funguje.
- Kotol produkuje kondenzáciu. Môže byť spô-
sobené prekážkami v komíne alebo komínoch
či inej sekcii, ktorá svojimi rozmermi nie je
úmerná vzhľadom ku kotlu. Môže byť tiež spô-
sobené v dôsledku fungovania kotla pri príliš
nízkej teplote. V takomto prípade je potrebné
nechať kotol pracovať pri vyššej teplote.
- Časté zásahy na termostate spalín. Môžu nastať
v dôsledku upchania v spaľovacom okruhu.
Skontrolovať dymovú rúru. Dymová rúra môže
byť upchaná, alebo jej výška alebo jedna časť
neúmerná vzhľadom ku kotlu. Nedostatočné
vetranie (pozri časť vetranie miestností).
- Prítomnosť vzduchu v zariadení. Skontrolovať,
či je otvorená čiapočka príslušného odvzduš-
ňovacieho ventilu (Obr. 1-10). Ubezpečiť sa,
že tlak v zariadení a v expanznej nádobe zod-
povedá určeným limitom, v expanznej nádobe
musí byť nastavený na 1,0 bar, hodnota tlaku v
zariadení musí byť medzi 1 a 1,2 barmi.
- Zablokovanie zapnutia a Zablokovanie komína.
Pozri odst. 2.6 a 1.3 (elektrické zapojenie).
5
1
2
6
5
4
3
4
4
5
11
7
7
7
12
12
7
13
13
11
5
7
4
10
10
10
10
9
8
S24 - Tlačidlo zníženia teploty
vyhrievania
T1 - Napájač nízkeho napätia
T2 - Transformátor zapnutia
U1 - Vnútorný vyrovnávač konek-
tora plynového ventilu (len u
plynových ventilov Honeywell)
X40 - Mostík izbového termostatu
Y1 - Plynový ventil
Y2 - Modulátor plynového ventilu
1 - Interfejs užívateľa
2 - Poznámka: interfejs užívateľa
sa nachádza na boku zvarení
karty kotla
3 - Napájanie 230 Vac 50Hz
4 - Modrý
5 - Hnedý
6 - Žltý / Zelený
7 - Čierny
8 - (sanitárny)
9 - (vyhrievanie)
10 - Šedý
11 - Biely
12 - Červený
13 - Zelený
