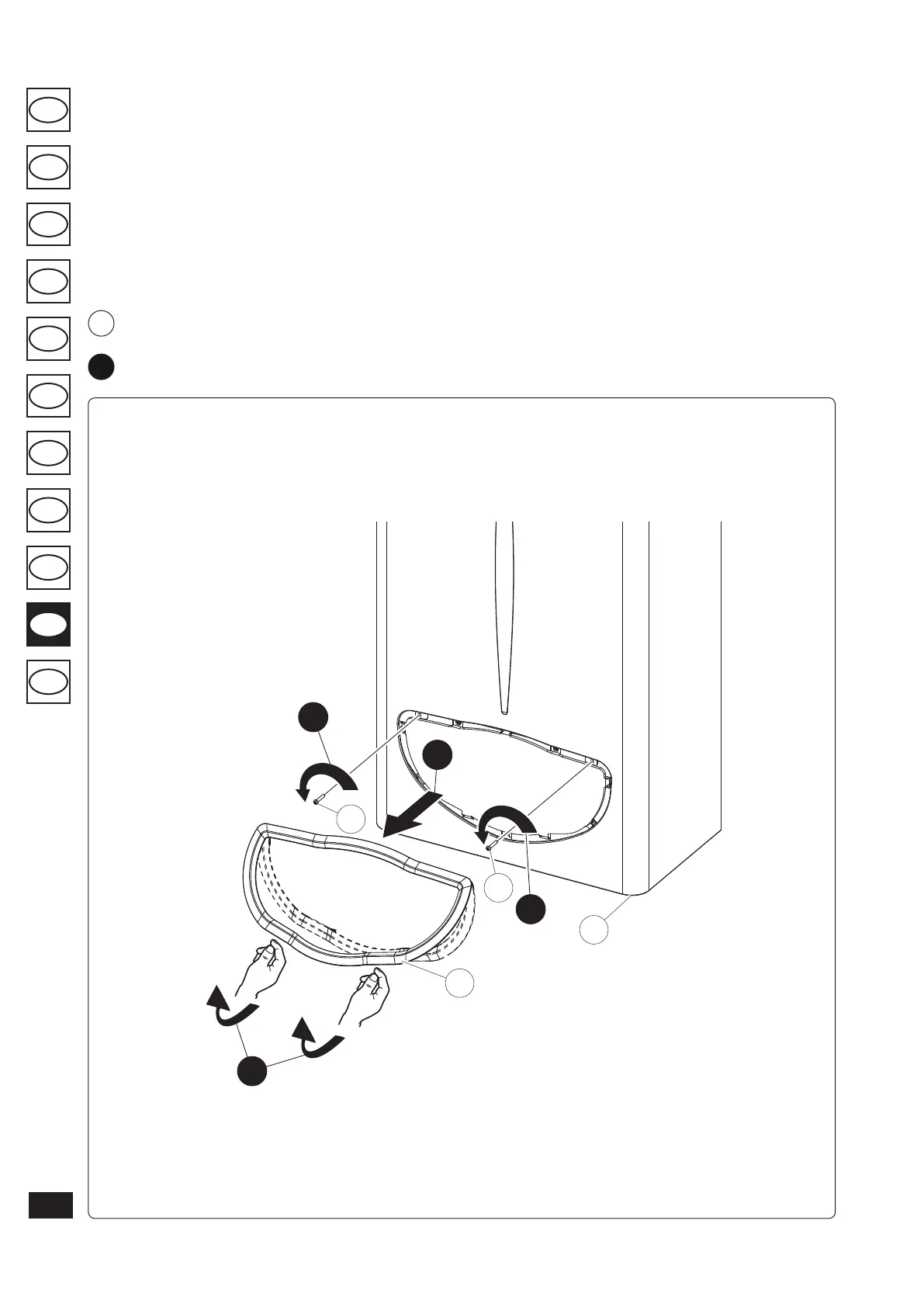

Obr. 3-4
Legenda k obrázkom inštalácie:
Jednotná identikácia komponentu
Sekvenčná identikácia operácie, ktorú je treba vykonať
a
1
1
3
3
2
a
b
b
c
3.16 DEMONTÁŽ PLÁŠŤA.
Pre uľahčenie údržby kotla je možné demontovať
plášť podľa nasledujúcich jednoduchých pokynov
(Obr. 3-4 / 3-5):
1 Odpojiť okrasný rám (a) z príslušných spod-
ných drážok.
2 Odstrániť okrasný rám (a) z plášťa (c).
3 Odskrutkovať 2 predné skrutky (b), ktoré
pridržujú plášť.
4 Odskrutkovať 2 spodné skrutky (b), ktoré
pridržujú plášť.
5 Potiahnuť plášťom smerom k sebe (c).
6 Zároveň zatlačiť plášťom (c) smerom nahor,
aby sa uvoľnil z háčkov.
