18
PL
ES
TR
SI
CZ
HU
RO
IE
RU
UA
SK

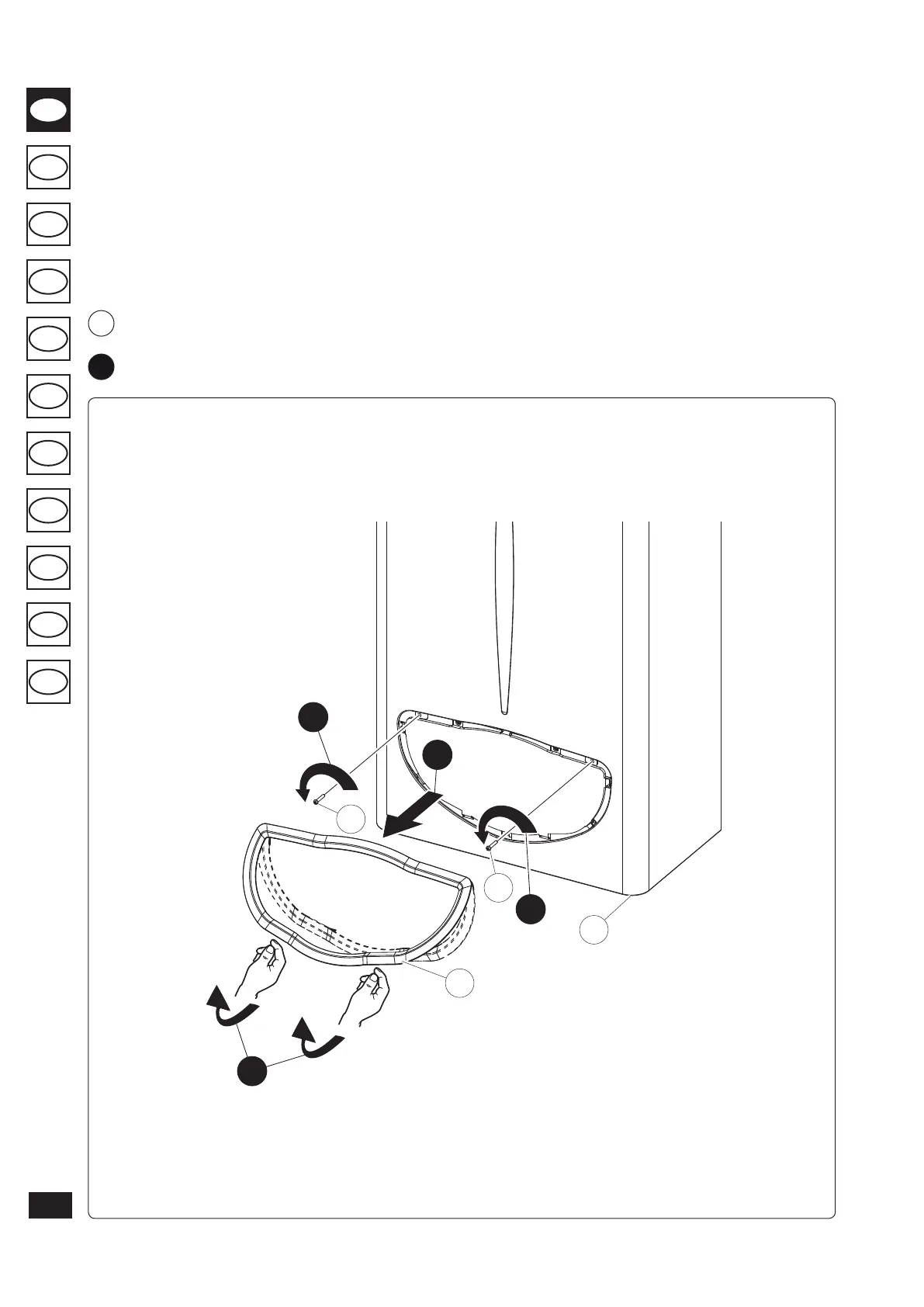

Fig. 3-4
Leyenda diseños instalación:
Identicación unívoca componente
Identicación secuencial operación para desarrollar
a
1
1
3
3
2
a
b
b
c
3.16 DESMONTAJE DE LA CARCASA.
Para un fácil mantenimiento de la caldera, se
puede desmontar el revestimiento siguiendo
estas simples instrucciones (Fig. 3-4 / 3-5):
1 Desengañar el marco estético (a) de los corres-
pondientes encastrados inferiores.
2 Quitar el marco estético (a) de la carcasa (C)
3 Desatornillar los 2 frontales (b) de jación de
la carcasa.
4 Desatornillar los 2 tornillos inferiores (d) de
jación de la carcasa.
5 Tirar hacia sí mismo la carcasa (c).
6 Al mismo tiempo empujar la carcasa (c) hacia
arriba para desengancharla de los ganchos
superiores.
