URUCHOMIENIE KOTŁA
KONTROLA
POCZĄTKOWA.
Aby uruchomić kocioł, należy:
- sprawdzić istnienie deklaracji zgodności insta-
lacji;
- sprawdzić odpowiedniość używanego gazu w
stosunku do gazu, do którego przystosowany
jest kocioł;
- sprawdzić podłączenie do sieci 230V-50Hz,
uwzględnienie biegunowości L-N (faza-zero)
i uziemienie;
- sprawdzić, czy instalacja ogrzewania jest pełna
wody kontrolując, czy wskazówka manometru
kotła wskazuje ciśnienie 1÷1,2 Bara.
- włączyć kocioł i sprawdzić właściwy zapłon;
- sprawdzić, czy maksymalne, średnie i minimal-
ne natężenie przepływu gazu i odpowiadające
ciśnienie są zgodne z tymi wskazanymi w in-
strukcji parag. 3.18;
- sprawdzić interwencję urządzenia bezpie-
czeństwa w przypadku braku gazu i czas takiej
interwencji;
- sprawdzić interwencję przełącznika głównego
umieszczonego przed kotłem;
- sprawdzić istniejący ciąg podczas normalnego
funkcjonowania urządzenia, korzystając, na
przykład z ciągomierza umieszczonego od razu
przy wyjściu produktów spalania urządzenia;
- sprawdzić, czy w pomieszczeniu nie dochodzi
do cofania się produktów spalania, również
podczas funkcjonowania ewentualnych wen-
tylatorów elektrycznych;

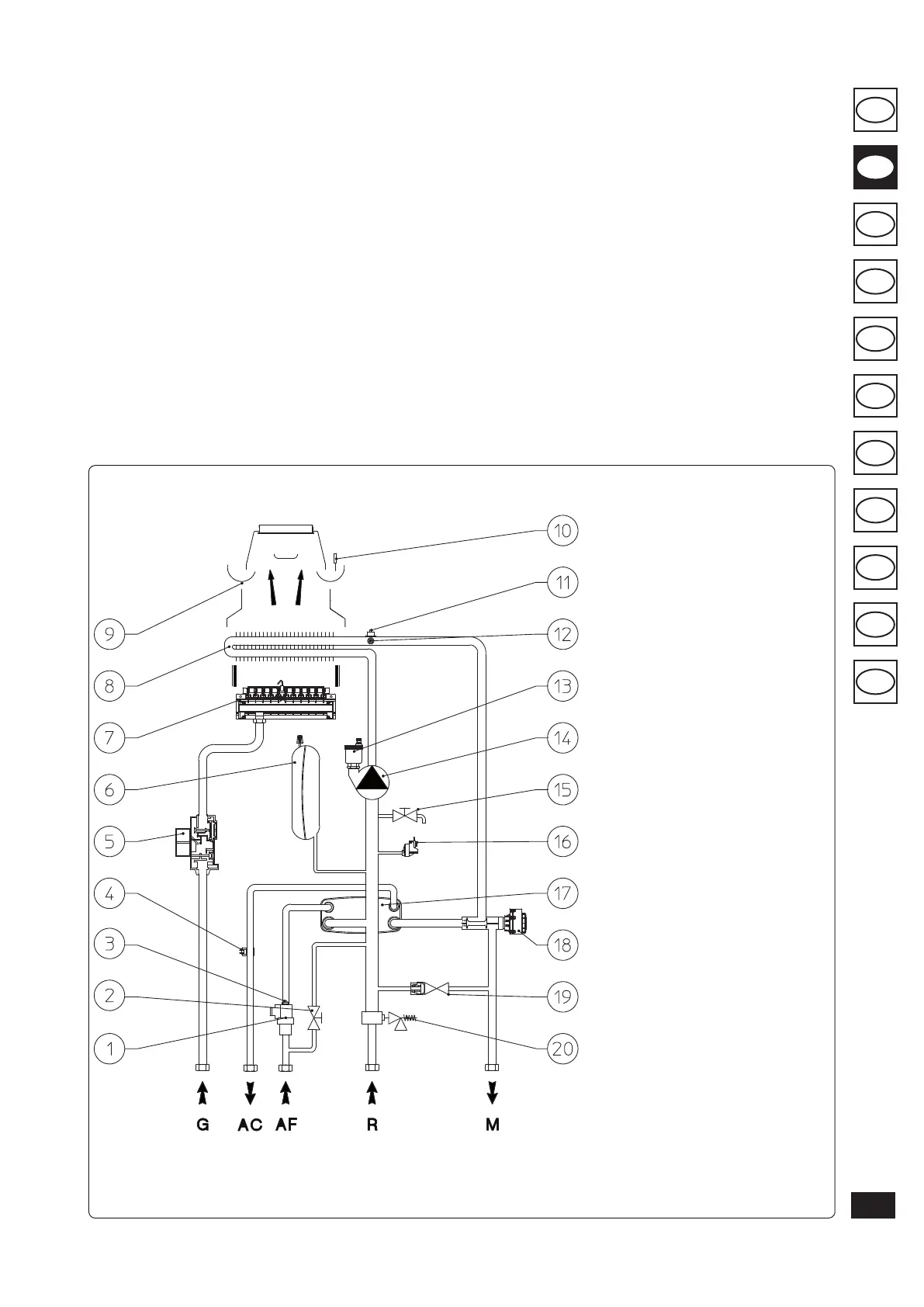

3.1 SCHEMAT HYDRAULICZNY.
Rys. 3-1
- sprawdzić interwencję elementów regulacyj-
nych;
- zaplombować urządzenia regulacji natężenia
gazu (gdyby ustawienia zostały zmienione);
- sprawdzić wytwarzanie c.w.u.;
- sprawdzić szczelność obwodów hydraulicz-
nych;
- sprawdzić wentylację i/lub przewietrzenie
lokalu instalacji tak jak przewidziano.
Jeśli tylko jedna z kontroli dotyczących bezpie-
czeństwa okazałaby się negatywna, instalacja nie
może zostać uruchomiona.
Opis:
1 - Fluksostat w.u.
2 - Kurek napełniania instalacji
3 - Ogranicznik przepływu
4 - Sonda w.u.
5 - Zawór gazu
6 - Zbiornik wyrównawczy instalacji
7 - Palnik
8 - Wymiennik pierwotny
9 - Okap dymu
10 - Termostat dymu
11 - Termostat bezpieczeństwa
12 - Sonda wyjściowa
13 - Zawór odpowietrzający
14 - Pompa obiegowa kotła
15 - Kurek opróżniania instalacji
16 - Presostat instalacji
17 - Wymiennik w.u.
18 - Zawór trójdrożny (z napędem)
19 - By-pass
20 - Zawór bezpieczeństwa 3 barów
G - Zasilanie - gaz
AC - Wyjście ciepłej wody użytkowej
(c.w.u.)
AF - Wejście zimnej wody użytkowej
R - Dopływ instalacji
M - Odpływ instalacji
