UVEDENÍ KOTLE DO
PROVOZU
PŘEDBĚŽNÁ KONTROLA.
Při uvádění kotle do provozu je nutné:
- zkontrolovat existenci prohlášení o shodě dané
instalace;
- zkontrolovat, zda použitý plyn odpovídá tomu,
pro který je kotel určen;
- zkontrolovat připojení k síti 230V-50Hz, re-
spektování správnosti polarity L-N a uzemnění;
- zkontrolovat, jestli je vytápěcí zařízení naplně-
no vodou, prověřením, jestli ručička manome-
tru kotle ukazuje tlak mezi 1÷1,2 bar;
- zapnout kotel a zkontrolovat správnost zapále-
ní;
- zkontrolovat, je-li maximální, střední a mini-
mální výkon plynu a odpovídající tlaky v sou-
ladu s těmi uvedenými v příručce odst.3.18;
- zkontrolovat, zda bezpečnostní zařízení pro
případ absence plynu pracuje správně a dobu,
za kterou zasáhne;
- zkontrolovat zásah hlavního spínače umístě-
ného před kotlem a v kotli;
- zkontrolovat tah při běžném provozu zařízení,
například pomocí podtlakového manometru
umístěného přímo u výstupu produktů spalo-
vání z kotle;

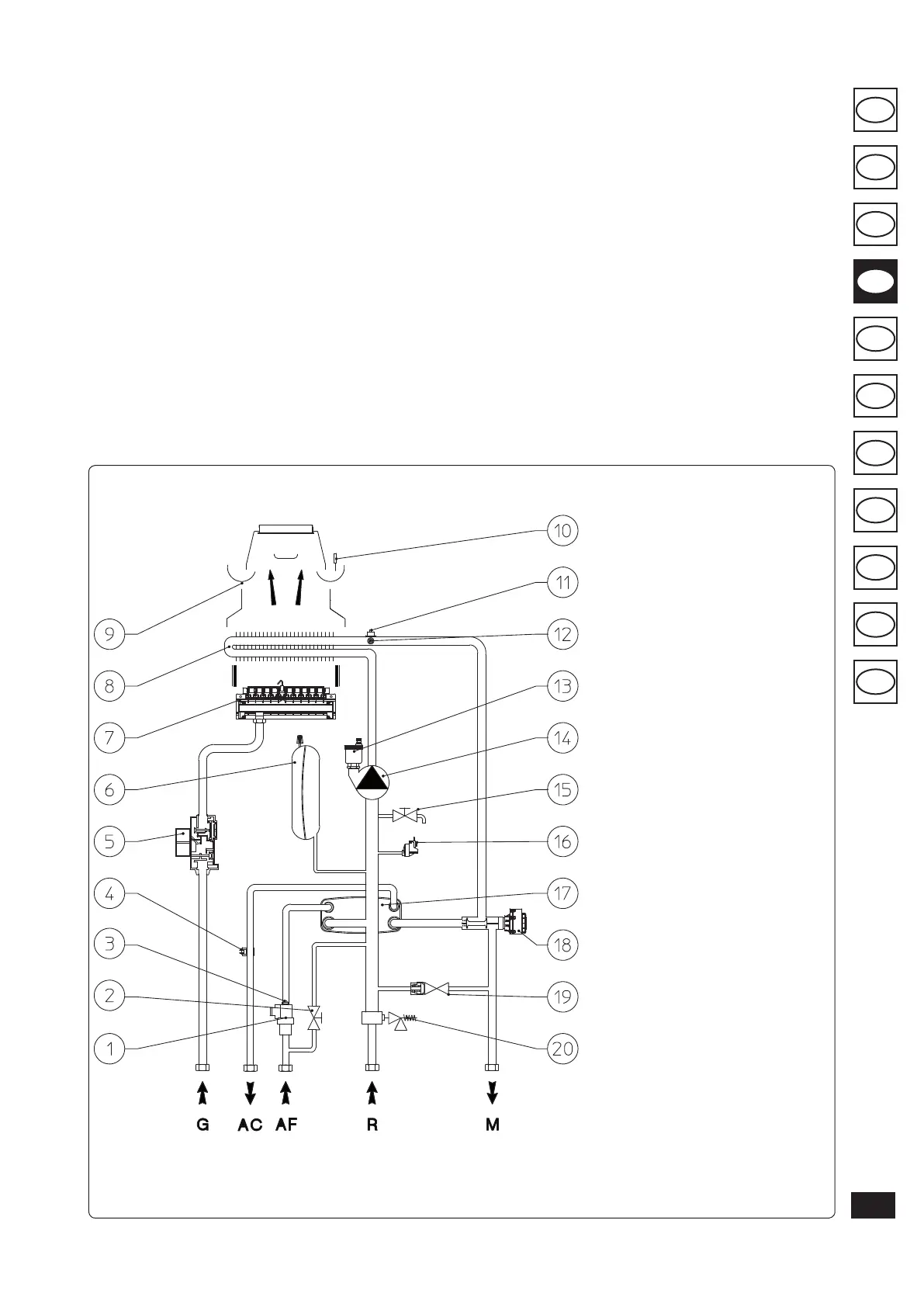

3.1 HYDRAULICKÉ SCHÉMA.
Obr. 3-1
- zkontrolovat, zda v místnosti nedochází k zpět-
nému proudu spalin i při provozu případných
elektrických větráků;
- zkontrolovat zásah regulačních prvků;
- zaplombovat regulační zařízení průtoku plynu
(pokud by se měla nastavení změnit);
- zkontrolovat produkci teplé sanitární vody;
- zkontrolovat těsnost hydraulických okruhů;
- zkontrolovat ventilaci a/nebo větrání v míst-
nosti, kde je kotel instalován, jestli je to třeba.
Pokud by výsledek byť jen jedné kontroly souvi-
sející s bezpečností měl být záporný, nesmí být
zařízení uvedeno do provozu.
Legenda:
1 - Sanitární průtokoměr
2 - Plnící kohoutek zařízení
3 - Měřič toku
4 - Sanitární sonda
5 - Plynový ventil
6 - Expanzní nádoba zařízení
7 - Hořák
8 - Primární výměník
9 - Digestoř
10 - Termostat kouřů
11 - Bezpečnostní termostat
12 - Náběhová sonda
13 - Odvzdušňovací ventil
14 - Oběhové čerpadlo kotle
15 - Kohoutek vypouštění zařízení
16 - Presostat zařízení
17 - Sanitární výměník
18 - Trojcestný ventil (motorizovaný)
19 - By-pass
20 - Bezpečnostní ventil 3 bar
G - Přívod plynu
AC - Výstup teplé sanitární vody.
AF - Vstup studené sanitární vody
R - Návrat systému
M - Náběh systému
