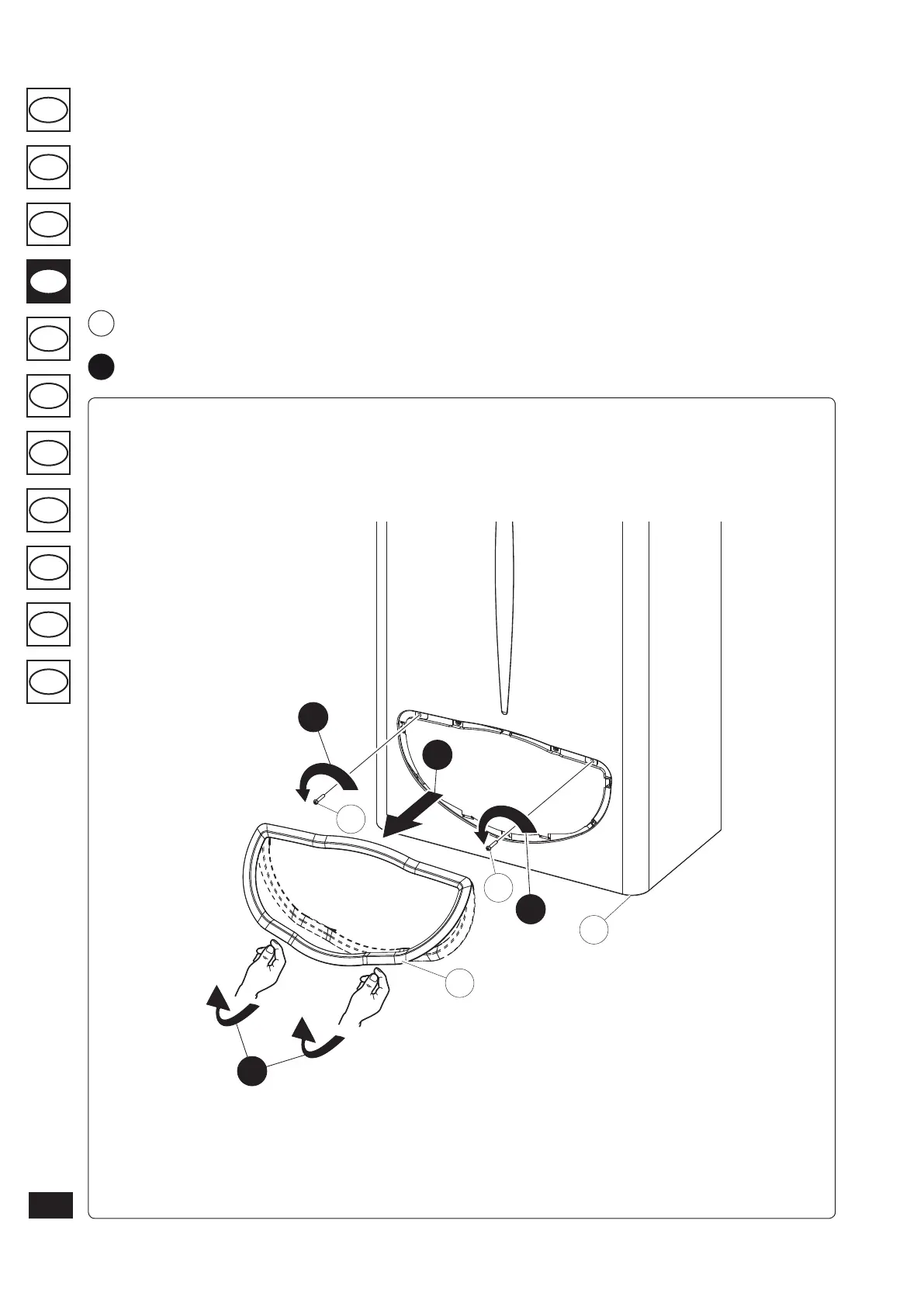

Obr. 3-4
Legenda k obrázkům instalace:
Jednotná identikace komponentu
Sekvenční identikace operace, kterou je třeba provést
a
1
1
3
3
2
a
b
b
c
3.16 DEMONTÁŽ PLÁŠTĚ.
Pro usnadnění údržby kotle je možné demon-
tovat plášť podle následujících jednoduchých
pokynů (Obr. 3-4 / 3-5):
1 Odpojit okrasní rám (a) z odpovídajících
spodních drážek.
2 Odstranit okrasní rám (a) z pláště (c).
3 Odšroubovat 2 přední šrouby (b), které přidr-
žují plášť.
4 Odšroubovat 2 spodní šrouby (d), které přidr-
žují plášť.
5 Potáhnout pláštěm směrem k sobě (c).
6 Zároveň zatlačit pláštěm (c) směrem nahoru,
aby se uvolnil z vrchních háčků.
