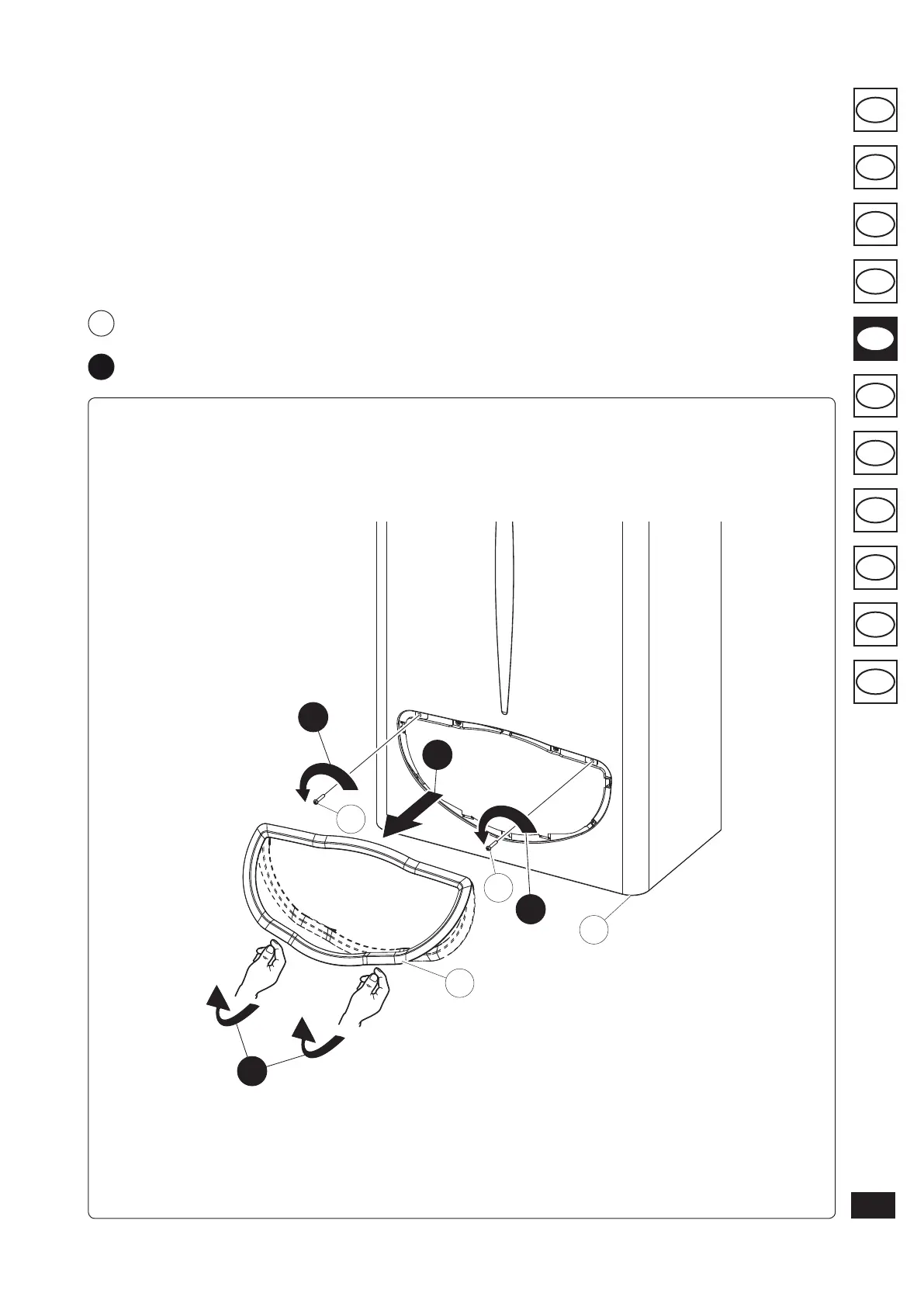

Sl. 3-4
Legenda namestitvenih slik:
Enotna identikacija sestavnih delov
Zaporedje posegov, ki jih je potrebno opraviti
a
1
1
3
3
2
a
b
b
c
3.16 ODSTRANITEV PLAŠČA.
Zaradi lažjega vzdrževanja kotla, se lahko plašč
odstrani sledeč spodaj navedenim preprostim
navodilom (sl. 3-4 / 3-5):
1 Okrasni okvir (a) izvlecite iz spodnjih utorov.
2 Okrasni okvir (1) snemite s plašča (c).
3 Izvijte 2 prednja vijaka (b), ki pritrjujeta
plašč.
4 Izvijte 2 spodnja vijaka (d), ki pritrjujeta
plašč.
5 Plašč (c) povlecite proti sebi.
6 Istočasno potisnite plašč (c) navzgor, da ga
sprostite iz zgornjih kavljev.
