1
A KAZÁN
BESZERELÉSE
1.1 BESZERELÉSI TUDNIVALÓK.
A Mini Nike 24 3 E kazánok kizárólag a falra
szerelhetők be; háztartásokban és hasonló
környezetben, környezeti fűtésre és meleg víz
előállításra használhatók.
A falra történő beszerelés esetén, a falfelületnek
simának kell lennie, nem lehetnek rajta hajlatok,
vagy bemélyedések, amelyek a hátsó oldali meg-
közelítést lehetővé teszik. A kazánokat nem lehet
alzatokra, vagy a padlóra beszerelni (1-1. ábr.).
Az Immergas gázberendezések beszereléseit
csak képzett és engedéllyel rendelkező víz- és
gázszerelő végezheti. A beszerelést a szabályok,
az érvényes törvények előírásai szerint és a helyi
műszaki szabványok betartásával szakszerűen
kell végezni. Mini Nike 24 3 E kazán beszerelését
G.P.L. gázellátás használata esetén, a levegőnél
nagyobb sűrűségű gázhasználatra érvényes
szabályok szerint kell elvégezni (emlékeztetjük
arra, nem kimerítő példaként, hogy a fentiekben
jelzett gázellátással rendelkező kazánokat tilos
olyan helyiségekben beszerelni, ahol a padlózat
a külső, átlagos talajszintnél alacsonyabban
helyezkedik el).
A berendezés telepítése előtt ellenőrizni kell,
hogy a készülék nem sérült meg a szállítás során;
kétely esetén haladéktalanul forduljon közvetle-
nül a viszonteladóhoz. A csomagolóanyagokat
(kapcsokat, szegeket, műanyag zacskókat, polisz-
tirolt, stb.) ne hagyja gyermekek keze ügyében,
mivel ezek veszélyesek lehetnek. Amennyiben
a készülék bútorok között vagy azokba kerül
elhelyezésre, elegendő helyet kell biztosítani a
karbantartási műveletek elvégzéséhez; ezért taná-
csos a kazán jobb részén legalább 3 cm távolságot
kihagyni a kazán köppenye és a bútor oldalsó falai
között. A kazán fölött és alatt annyi helyet kell
hagyni, hogy a vízbekötésekkel és a füstcsövekkel
kapcsolatos szerelési munkákat el lehessen vé-
gezni. Nagyon fontos, hogy az égéslevegő rácsok
ne legyenek elzáródva. A berendezés közelében
semmilyen gyúlékony anyag (papír, rongy, mű-
anyag, polisztirol, stb.) nem lehet. Javasolt, hogy
a kazán alatt ne helyezzenek el háztartási gépeket,
ugyanis megrongálódhat a biztonsági szelep
beavatkozása során (hacsak kellőképpen védve
nincs ürítő tölcsérrel), vagy a vízcsatlakozások
szivárgása esetén; ellenkező esetben, a gyártó
nem vonható felelősségre a háztartási gépek által
okozott esetleges károkért.
Rendellenesség, meghibásodás vagy hibás műkö-
dés esetén a berendezést azonnal ki kell kapcsol-
ni, és szakembert kell hívni (például az Immergas
Szervízszolgálatot, ahol szakemberek és eredeti
alkatrészek állnak rendelkezésre). Tehát, tartóz-
kodjon mindenféle beavatkozás elvégzésétől, és
ne próbálja a készüléket megjavítani. A fentiek
be nem tartása személyes felelősséget von maga
után, a garancia megszűnik.
• Beszerelési szabályok:
- Ezeket a kazánokat nem lehet. Olyan helyi-
ségekben sem szabad beszerelni, ahol nyitott
kályhák (kandallók) vannak, amelyeknek
nincs saját levegőáramástatójuk. Olya helyi-
ségekben szerelhetők be, ahol a hőmérséklet
nem süllyed 0°C fok alá. Nem szabad kitenni
az időjárási körülmények hatásainak.
- A B típusú, nyílt kamrás kazánokat nem
szabad olyan helyiségekben beszerelni, ahol
kereskedelmi, kézműves vagy ipari tevé-
kenység folyik, mert a szükséges termékek
használata során mérgező gőzök vagy anya-
gok szabadulhatnak fel (pl. savgőz, ragasztó,
festék, oldószer, üzemanyag használatai során
keletkezett ártalmas anyagok, stb.), illetve
por (faanyagok kidolgozása során kialakult
por, szénpor, cementpor, stb.), amelyek a
berendezést alkatrészeit károsíthatják és azok
működését is befolyásolhatják.
Figyelem! A kazán fali beszerelésekor a ge-
nerátornak is megfelelően stabil és hatékony
támasztékot kell garantálni.
Ha jelen van a kazán készletéhez tartozó tartó-
keret, vagy rögzítő egység, a tipliket (készlethez
tartozók) kizárólag kazán falra rögzítésére szabad
használni; csak akkor garantálnak megfelelő
tartást, ha a tömör, vagy féltömör téglából épített
falba, a megfelelő módon (a szakértelem sza-
bályai szerint) vannak betéve. Üreges téglából,
vagy tömbökből készült, nem statikus falak,
vagy akár a fentiekben jelzett falaktól eltérő falak
esetén előzetesen ellenőrizni kell a tartószerkezet
statikusságát.
MEGJEGYZÉS: a „blister”-en jelenlevő hat-
szögfejű tiplicsavarok kizárólag a megfelelő
tartókeretnek falra rögzítésére szolgálnak.
Ezek a kazánok arra szolgálnak, hogy vizet mele-
gítsenek fel atmoszférikus nyomásnál, forráspont
alatti hőmérsékletre.
Csakis rendeltetésüknek és teljesítményüknek
megfelelő fűtési rendszerre és használati vízhá-
lózatra csatlakoztathatók.

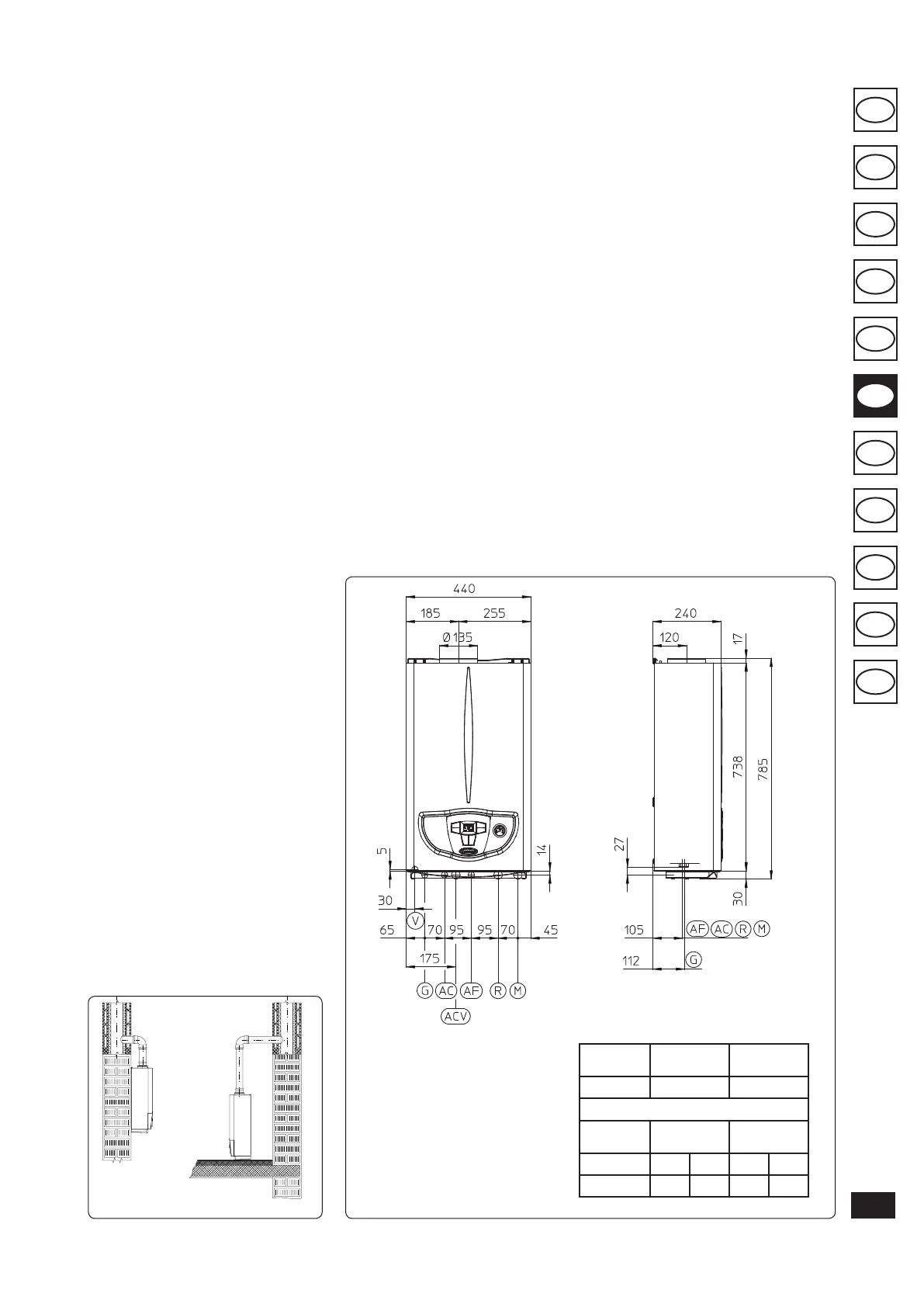

1.2 FŐBB MÉRETEK.
1-2. ábr.
1-1. ábr.
Jelmagyarázat:
G - Gázellátás
AC - Használati meleg víz kimenetel
ACV - Használati meleg víz bemenetel
napelemes berendezés szelep
készlete (opció)
AF - Használati hideg víz bemenetel
R - Berendezés keringető
M - Berendezés szállítóegysége
V - Árambekötés
MEGJEGYZÉS: csatlakoztató egység
(opció)
Magasság
(mm)
Szélessség
(mm)
Mélység
(mm)
785 440 240
CSATLAKOZTATÓK
GÁZ
HASZNÁLATI
VÍZ
BERENDEZÉS
G AC AF R M
3/4” 1/2” 1/2” 3/4” 3/4”
IGEN
NEM
