1.5 KÜLSŐ SZONDA OPCIONÁLIS.
A kazán el van látva a külső szonda csatlakozta-
tási lehetőségével (1-7. ábr.), amely külön kérhető
készletként áll az Önök rendelkezésére.
Ezt a szondát közvetlenül az áramberendezésre
lehet kötni, és lehetővé teszi a berendezés elő-
remenő maximális hőmérsékletének automa-
tikus csökkentését, amikor növekszik a külső
hőmérséklet, és így a berendezés által nyújtott
hőenergiát a külső hőmérséklet változásához
igazítja. A külső szonda mindig működik, ha,
be van kötve, attól függetlenül, hogy jelen van-e
a környezeti kronotermosztát, és az milyen
típusú. A berendezés előremenő hőmérséklete
és a külső hőmérséklet közötti megfelelést a
kazán műszerfalán található kezelőszerv helyzete
határozza meg, a diagramban (1-8. ábra) ábrázolt
görbéknek megfelelően. A külső szonda elektro-
mos bekötését a kazán elektronikus kártyáján, a
kapocsléc 38 és 39 kapocsainál kell kialakítani
(3-2. ábr.).
1.6 A HELYISÉGEK SZELLŐZÉSE.
Nagyon fontos, hogy a kazán a beszerelési
helyiségből annyi levegőt kaphasson, ameny-
nyi a szabályos gázhasználathoz szükséges és
amennyi a helyiség szellőzéséhez elegendő. A
levegő természetes ármalásának közvetlenül kell
megvalósulnia, éspedig:
- a szellőzendő helyiség állandó nyílásain keresz-
tül, amelyek a szabadba jutnak ki;
- e g ye dü l á l l ó v a g y el á g a z ó, k ö z ö s
ventilációvezetékeken keresztül.
A ventilációs levegőnek közvetlenül a szabadba
kell kijutnia szennyeződési pontoktól távol. A
levegő közvetetten is áramolhat természetes
módon, levegővételezéssel, azokból a helyisé-
gekből, amelyek a szellőzendő helyiség mellett
vannak. Az szabályzatok előírásai tartalmazzák
a helyiségek ventilációira vonatkozó további
információkat.
Szennyezett levegő elvezetése. Azokban a helyi-
ségekben, ahol gázberendezések vannak beszerel-
ve az égéslevegő beszívása mellett szükség lehet
a szennyezett levegő elvezetésére is, következte-
tésképpen további, azonos mennyiségű tiszta és
nem szennyezett levegő vételezésével. Mindezt
az érvényes műszaki szabályok előírásainak
gyelembevételével kell megvalósítani.
1.7 FÜSTCSÖVEK.
A füstgázelvezető csöveken használható csatla-
kozóval ellátott gázberendezéseket közvetlenül
hatékony kéményekhez vagy füstgáz csövekhez
kell csatlakoztatni.
Csak ezek hiányában megengedett, hogy a kazá-
nok az égéstermékeket közvetlenül a szabadba
juttassák, amennyiben betartják az elvezető
végidomok használatára vonatkozó szabályokat
és az érvényes helyi szabályokat.
Csatlakoztatás kéményekhez vagy füstgáz-
csövekhez. A berendezések csatlakoztatása
kéményhez vagy füstgázcsőhöz a füstelevezető
csatornákon keresztül valósítható meg.
Már meglévő füstcsövek jelenléte esetén, ezeknek
tökéletesen tisztáknak kell lenniül a lerakódások-
tól, mert amennyiben azok jelen vannak, mert
azoknak a falról való leválása esetén a kazán
működése közben elzáródhat a füstgáz áthaladás
és a felhasználót nagymértékben veszélyeztetik.
A füstcsatornákat kéményhez vagy füstgázcsö-
vekhez kell csatlakoztatni a berendezésnek helyet
adó helyiségben vagy azzal érintkező helyiségben
és meg kell felelniük a szabályok előírásainak.
1.8 FÜSTELVEZETÉS
FÜSTCSŐRENDSZERBEN/
KÉMÉNYEKBEN.
A természetes huzatos berendezések el lehetnek
látva egyedülálló kéményekkel és elágazó, kol-
lektív füstcsövekkel.
Egyedülálló kémények. Néhány, egyedülálló
kémény belső mérete a szabályzatok által megha-
tározott. Amennyiben a berendezés valós adatai
nem felelnek meg az alkalmazhatósági feltéte-
leknek, vagy a táblázati értékeknek, a kémény
méreteit a szábályok alapján kell kiszámítani.
Elágazó, közös füstcsövek. Többszintes épü-
letekben, az égéstermékek természetes huzatú
elvezetése céljából elágazó, természetes húzású
füstcsöveket lehet használni (c.c.r.). A új típusú
CCR elemeket a szabályzati számítási módok és
előírások alapján kell megtervezni.
Kéményfejek. Kéményfejnek nevezzük azt az
egységet, ami egy kémény vagy egy elágazó
közös füstcső koronáján helyezkedik el. Ez az
egység megkönnyíti az égéstermékek szabadba
bocsátását, rossz időjárási körülmények között is
és megakadályozza az idegen tárgyak bekerülését
a vezetékekbe.
Ezeknek meg kell felelnük a szabványoknak.
A kivezető nyílás kvótanak, a kéményfej/füstcső
összméretének megfelelően, esetleges egyéb ké-
ményfejektől függetlenül a „visszatérési területen“
kívül kell kerülnie, hogy ne képződjön olyan
ellennyomás, ami megakadályozza az égéster-
mékek szabadba juttatását. A szabvány ábráin
látható, minimális magasságokat kell alkalmazni
tehát, a tető lejtése alapján.
Füstgáz elvezetés közvetlenül szabadba. A
természetes huzatú készülékek, amelyek el van-
nak látva egy kéményhez vagy egy füstcsőhöz
való csatlakoztatási lehetőséggel, közvetlenül a
szabadba is elvezethetik az égéstermékeket az
épület külső falain áthaladó vezetékeken keresz-
tül. Ebben az esetben a füstgáz elevezetés füstgáz
elvezető vezetéken keresztül történik, ami külső
részén huzategységgel van ellátva.
Füstgáz elvezető vezetékek. A füstgáz elvezető
csőnek a füstelvezetőknél felsorolt jellemzőkkel
kell rendelkezniük, az érvényben levő műszaki
szabványok további előírásait követve.
Huzatvégelem elhelyezkedés. A huzatelemek-
nek:
- az épület külső falain kell elhelyezkedniük;
- úgy kell elhelyezni ezeket, hogy a minimális
távolságok megfeleljenek az érvényben levő,
műszaki szabványok előírásainak.
Égéstermékek elvezetése természetes huzatú
berendezéseken szabad ég alatt levő, zárt te-
rekben. A minden oldalról zárt, az ég felé nyitott
terekben (szellőző aknák, belső udvarok, udvarok
és hasonló terek) közvetlenül el lehet vezetni több
mint 4 és legtöbb 35 kW termikus teljesítményű,
természetes vagy kényszerhuzatos gázberende-
zések égéstermékeit, ha betartják az érvényben
levő, műszaki szabványok előírásait.
Fontos: tilos szándékosan használaton kívül
helyezni a füstgáz elvezető ellenőrző egységét.
Ennek az egységnek részeit, ha megrongálód-
nak, eredeti cserealkatrészekkel kell kicserélni.
A füstgáz elvezető ellenőrző egység ismételt
beavatkozása esetén ellenőrizni kell a füstgáz
elvezető csövet és a kazánnak helyet adó helyiség
szellőzését.
1.9 A BERENDEZÉS FELTÖLTÉSE.
A kazán csatlakoztatását követően indítsuk el a
rendszer feltöltését a víztöltő csapon keresztül
(2-2. ábra). A feltöltést lassan kell végezni, hogy a
vízben lévő levegőbuborékok összegyűlhessenek
és eltávozhassanak a kazán és a fűtési rendszer
légtelenítő szelepein keresztül. A kazán, a kerin-
gető szivattyúján beépített, önműködő légtelenítő
szeleppel rendelkezik. Nyissuk meg a radiátorok
légtelenítő szelepeit. A radiátorok légtelenítő
szelepeit akkor lehet elzárni, amikor már csak
víz folyik belőlük.
A víztöltő csapot akkor kell elzárni, amikor a ka-
zán nyomásmérője kb. 1,2 bar nyomást mutat.
MEGJEGYZÉS: e műveletek során a keringető
szivattyút a kezelőtáblán található fő segítségével
szakaszosan működtessük. A keringető szivattyú-
kat a motor működtetése közben az elülső dugó
lecsavarásával légtelenítsük.
A művelet végeztével csavarjuk vissza a
zárósapkát.

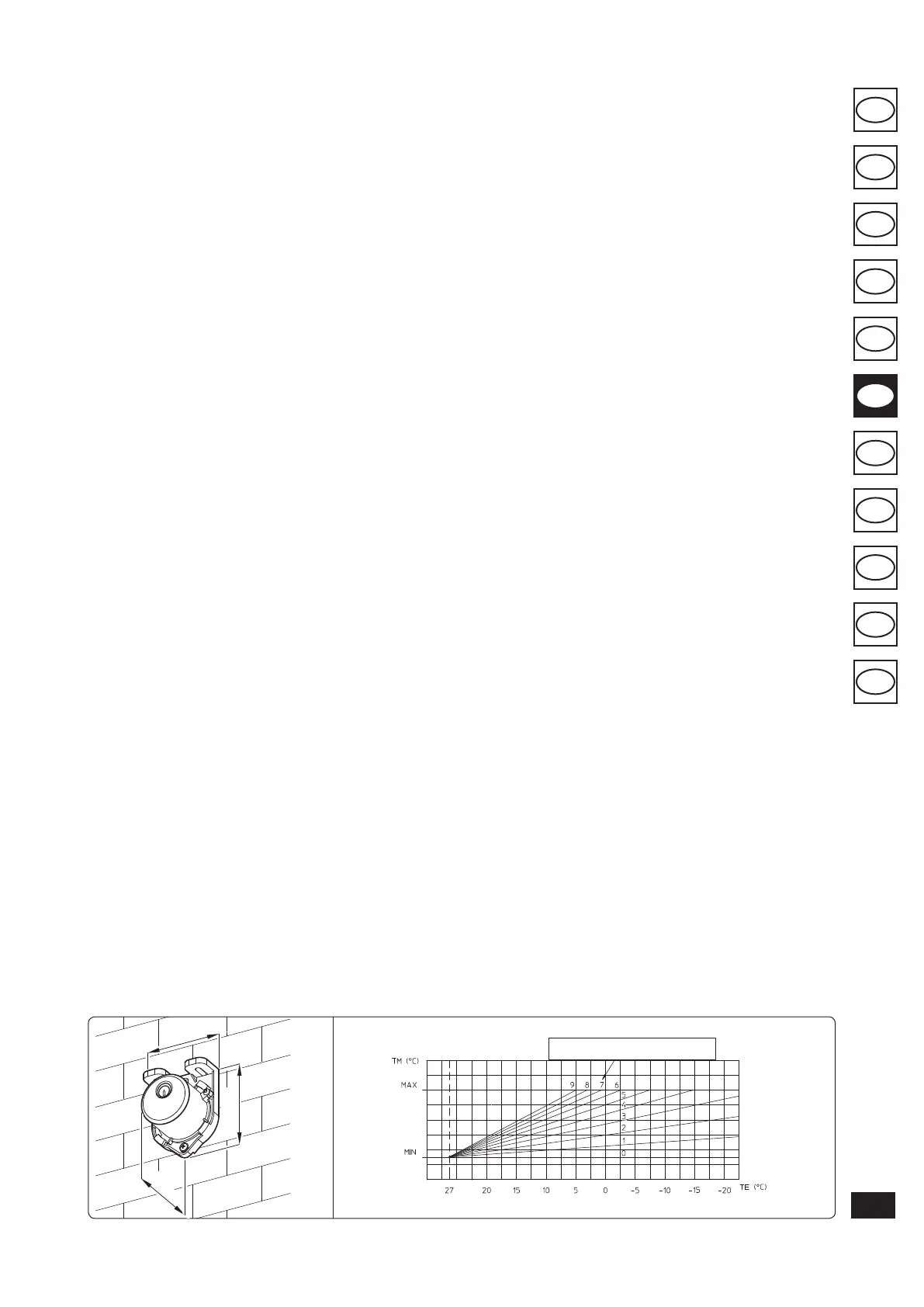

1-7. ábr. 1-8. ábr.
45
31
58
Felhasználó beszabályozási pozíció
Fűtési hőmérséklet
MÁX.
MÍN.
