COLOCAÇÃO EM FUNCIONAMENTO DA
CALDEIRA (TESTE DE AFERIÇÃO INICIAL)
Para pôr a funcionar a caldeira, proceda da seguinte maneira:
- controle a presença da Declaração de Conformidade da
Instalação;
- controle a retenção do circuito de alimentação de gás da seguinte
forma: com as válvulas de interceptação do gás fechadas e de
seguida abertas e com a válvula de gás fechada, durante 10
minutos, o contador não deve indicar a passagem de gás;
- controle a efectiva correspondência do tipo de gás utilizado com
aquele para o qual a caldeira foi predisposta;
- controle a ligação a uma rede de 230V-50Hz, o respeito das
polaridades L-N e a ligação à terra;
- verifique se o sistema de aquecimento está cheio de água
controlando que o ponteiro do manómetro da caldeira indique a
pressão de 1÷1,2 bar;
- controle que a tampa da válvula de expurgo do ar esteja aberta e
que o circuito esteja bem arejado;
- ligue a caldeira e verifique a conformidade do processo de
acendimento;
- controle que o caudal máximo, médio e mínimo do gás, bem
como as relativas pressões correspondam às indicadas à página
27;
- controle a intervenção do dispositivo de segurança em caso de
falta de gás, bem como o relativo tempo de intervenção;
- controle a intervenção do interruptor geral situado a montante da
caldeira e na caldeira;
- controle a tiragem existente durante o funcionamento regular do aparelho,
utilizando por exemplo um deprimómetro, a montar imediatamente à saída
do produto derivado da combustão;
- controle que não ocorra o regurgitamento do produto derivado da
combustão no local de instalação, inclusive se estiverem a
funcionar ventiladores eléctricos;
- controle a intervenção dos órgãos de afinação;
- vede os dispositivos de regulação do caudal de gás (caso sejam
alteradas as afinações);
- controle a produção de água quente para uso doméstico;
- controle a retenção dos circuitos hídricos;
- controle a ventilação e/ou o arejamento do local de instalação.
Se um dos controlos inerentes à segurança resultar negativo, não
ponha o aparelho a funcionar.
Termostato ambiente e relógio: A caldeira está preparada para a aplicação
de um termostato ambiente (TA) e de um relógio (OP). Se estiver presente
apenas um dos dois, interligar aos bornes 6 - 9, eliminando a ponte P1. Se
ambos estiverem presentes, interligar TA aos bornes 8 e 9 e OP aos bornes
6 e 7, antes da eliminação de P1.

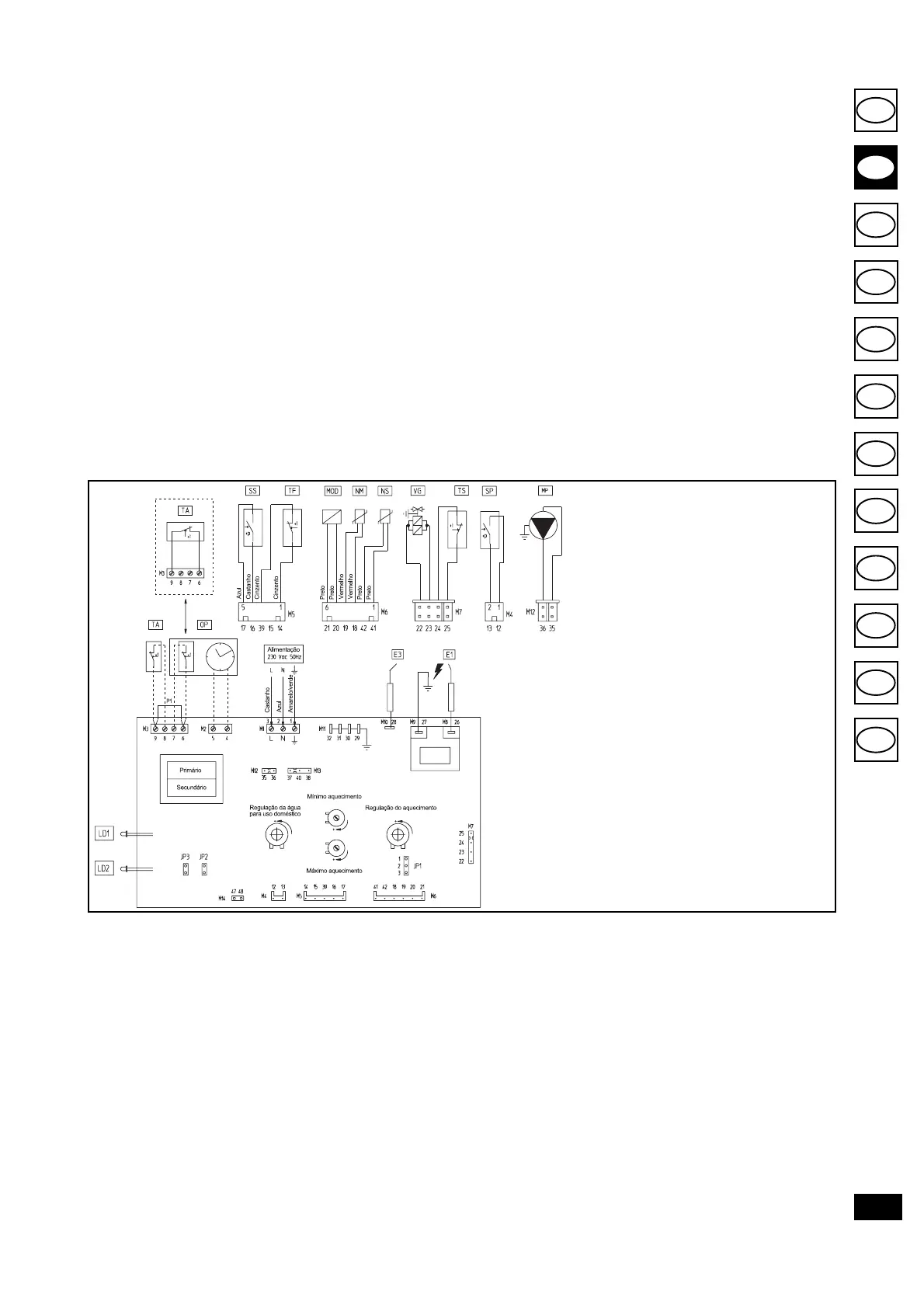

Esquema eléctrico da caldeira Nike Star.
Azul
Castanho
Preto
Vermelho
Cor-de-laranja
Cor-de-laranja
Azul
Castanho
Legenda:
E1 - Eléctrodos de ignição
E3 - Eléctrodo de detecção de chama
JP1 - Selector do gás
JP2 - Selector das funções da água para uso
doméstico
JP3 - Selector do temporizador de aquecimento
LD1 - Led de presença de chama
LD2 - Led de sinalização de anomalias
MOD- Bobina moduladora
MP - Circulador
M14 - Selector para gás de cidade
NM - Sonda NTC do caudal
NS - Sonda NTC, água para uso doméstico
OP - Relógio de programação (opcional)
P1 - Comutador de derivação do termóstato
ambiente
SP - Microinterruptor do pressóstato absoluto
SS - Microinterruptor de fluxo da água para uso
doméstico
TA - Termóstato ambiente On/Off (opcional)
TF - Termóstato do fumo
TS - Termóstato de segurança contra
superaquecimento
VG - Válvula de gás
