Eventuais inconvenientes e respectivas soluções.
N.B.: as intervenções de manutenção deverão ser confiadas a pessoal
qualificado e especializado (por exemplo: o Serviço de Assistência Técnica
Immergas).
- Odor de gás. Fuga nas tubagens do circuito de gás. Controle a retenção
do circuito de alimentação de gás.
- Combustão irregular (chama vermelha ou amarela). Tal ocorre se o
queimador estive sujo ou o se grupo lamelar da caldeira estiver entupido.
Limpe o queimador e o grupo lamelar.
- Intervenções frequentes do termóstato de segurança contra
superaquecimento. Pode depender da falta de água na caldeira, por
circulação escassa de água no circuito ou então o circulador pode estar
bloqueado. Controle no manómetro que a pressão do circuito
corresponda aos valores prescritos. Controle se as válvulas dos
radiadores estão totalmente fechadas bem como o funcionamento
consoante do circulador.
- A caldeira produz condensação. A condensação pode ser causada pelo
entupimento da chaminé ou então a mesmo não tem a altura ou a secção
requeridas para o funcionamento conforme da caldeira. Para além disso,
pode ter sido determinada pelo funcionamento da caldeira a uma tem-
peratura demasiado baixa. Neste caso aumente a temperatura de
funcionamento da caldeira.
- Intervenções frequentes do termóstato de segurança da chaminé. Pode
derivar da obstrução do circuito dos fumo. Controle o conduto de
evacuação. O conduto de evacuação pode estar obstruído ou a sua
secção ou altura podem não ser adequados a este modelo de caldeira.
A ventilação pode ser insuficiente (vide parágrafo “Ventilação dos locais”).
- Presença de ar no circuito. Verifique a abertura da tampa da válvula de
expurgo do ar (vide fig. página 20). Controle que a pressão do circuito e
da pré-carga do reservatório de expansão estejam compreendidas entre
os limites prescritos; o valor da pré-carga do reservatório de expansão
do circuito deve ser de 1,0 bar e o valor da pressão do circuito deve
estar compreendido entre 1 e 1,2 bar.
- Bloqueio de ignição e Bloqueio da chaminé. vide páginas 22 e 17
(Ligação eléctrica).
- Eliminação dos depósitos de calcário do trocador bitérmico: a paulatina
formação de calcário (sais de cálcio e magnésio) pode acarretar na queda
do rendimento da distribuição de água quente para uso doméstico; neste
caso, convém contactar um técnico especializado, como por exemplo, o
Serviço de Assistência Técnica Immergas, para efectuar um tratamento
químico. A remoção do calcário deverá ser efectuada pelo lado do circuito
de água para uso doméstico do permutador bitérmico, segundo princípios
da boa técnica. A fim de preservar a integridade e a eficiência do permutador,
é proibido utilizar um produto corrosivo. A limpeza deve ser efectuada sem
utilizar meios mecânicos que possam danificar o permutador.
Conversão da caldeira em caso de troca do tipo de gás.
Se for preciso adaptar o aparelho a um tipo de gás diferente do especificado
na placa, é preciso montar o kit opcional que contém todos os elementos
necessários à transformação, que poderá ser efectuada rapidamente.
A operação de adaptação ao tipo de gás deve ser confiada a um técnico
especializado (por exemplo, o Serviço de Assistência Técnica Immergas).
Para passar de um tipo de gás a outro, proceda da seguinte maneira:
- substitua os bicos do queimador principal;
- Posicione os comutadores de derivação (13 e 14, página 25) na posição
correcta para o tipo de gás actualmente utilizado:
- Metano, comutador de derivação JP1 (13, p. 25) entre o pin 1 e 2.
- G.P.L. comutador de derivação JP1 (13, p. 25) entre o pin 2 e 3.
- Gás de cidade, desloque o comutador de derivação de JP1 ao M14
(14, página 25).
- regule a potência térmica nominal da caldeira;
- regule a potência térmica mínima da caldeira na função de água para
uso doméstico;
- regule a potência térmica mínima da caldeira na função de aquecimento;
- regule (eventualmente) a potência de aquecimento;
- vede os dispositivos de regulação do caudal de gás (se alterar as
afinações);
- após concluir o processo de transformação, coloque o adesivo contido
no kit de conversão junto à placa dos dados técnicos. Cancele os dados
inerentes ao tipo de gás até então utilizado.
Estas afinações referem-se ao tipo de gás a utilizar, segundo às indicações
ilustradas na tabela da página 27.
Controlos a efectuar após a conversão de gás.
Controle que foram montados os bicos com o diâmetro prescrito para o
tipo de gás a utilizar e que a calibragem tenha sido feita com o valor de
pressão prescrito, bem como a conformidade dos seguintes elementos:
- que a chama na câmara de combustão não regurgite;
- a chama do queimador não deve estar nem excessivamente alta ou
baixa, mas estável (não separada do queimador);
- os aparelhos utilizados para calibrar a pressão devem estar fechados;
controle uma eventual fuga de gás no circuito.
N.B.: todas as operações relativas às afinações da caldeira, deverão ser
confiadas a um técnico especializado (o Serviço de Assistência Técnica da
Immergas está à sua disposição). A calibragem do queimador deve ser efectuada
com um manómetro diferencial em “U” ou digital, coligado à tomada da pressão
de saída da válvula de gás (4, p. 25) observando o valor de pressão prescrito na
tabela da página 27 para o tipo de gás para o qual a caldeira foi predisposta.

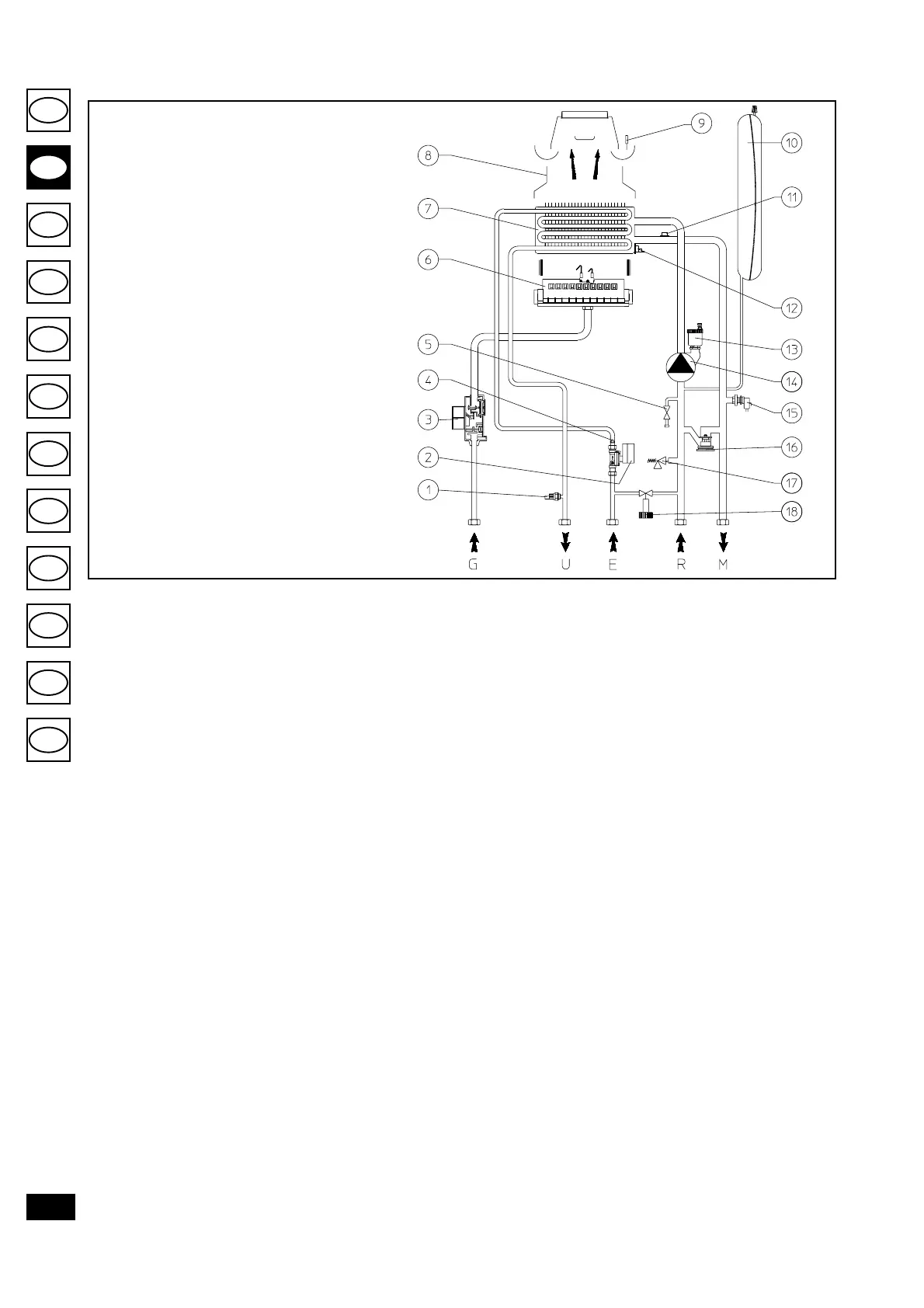

Esquema hídrico da caldeira Nike Star.
Legenda:
1 - Sonda NTC de afinação da água para uso
doméstico
2 - Interruptor de fluxo da água para uso doméstico
3 - Válvula de gás
4 - Limitador de fluxo
5 - Torneira para drenar o circuito
6 - Queimador principal
7 - Trocador de tipo rápido
8 - Conduto do fumo
9 - Termóstato de segurança da chaminé
10 - Reservatório de expansão
11 - Sonda NTC de limite e regulação
12 - Termóstato de segurança contra superaquecimento
13 - Válvula de expurgo automático do ar
14 - Circulador
15 - Pressóstato da água do circuito
16 - By-pass automático
17 - Válvula de segurança de 3 bar
18 - Torneira de enchimento
G - Alimentação de gás
U - Saída de água quente para uso doméstico
E - Entrada de água para uso doméstico
R - Retorno à rede
M - Caudal do sistema
