Eventuais afinações da caldeira Nike Star.
• Afinação da potência térmica nominal da caldeira (vide figura à página
25).
- Rode a pega do selector de temperatura da água quente para uso
doméstico (5, página 21) à posição de funcionamento máximo.
- Abra uma torneira de água quente para evitar a intervenção da
modulação.
- Mediante a porca em latão (3) regule a potência nominal da caldeira em
conformidade com os valores de pressão máxima ilustrados nas tabelas
da página 27, segundo o tipo de gás utilizado.
- Rodando à direita, a potência térmica aumenta, em sentido contrário
diminui.
• Afinação da potência térmica mínima da caldeira na função de água
para uso doméstico (vide figura à página 25).
N.B.: proceda apenas quando já tiver afinado a pressão nominal.
A afinação da potência térmica mínima com a caldeira a funcionar na
função de água para uso doméstico é feita mediante o parafuso em
plástico com cabeça em cruz (2) situado na válvula de gás, mantendo
bloqueada a porca em latão (3);
- desligue a alimentação da bobina modulante (é suficiente desmontar
um conector tipo Faston); rodando o parafuso à direita, a pressão au-
menta, no sentido contrário diminui. Após afinar, torne a ligar a
alimentação à bobina modulante. A pressão de afinação da potência
mínima da caldeira a funcionar na função de água para uso doméstico
não deve ser inferior àquela indicada nas tabelas da página 27, em
conformidade com o tipo de gás utilizado.
N.B.: para poder afinar a válvula de gás, é preciso retirar a tampa
em plástico (6); no final da operação recoloque-a bem como o
parafuso.
• Afinação da potência mínima de aquecimento (vide figura à página 25).
Para afinar a potência térmica mínima de aquecimento do ambiente,
utilize o temporizador (11, p. 25) situado na placa electrónica de
modulação da caldeira, operando na seguinte maneira:
- feche a torneira de água quente para uso doméstico e posicione o
interruptor (4, página 21) em posição (
);
- entre 20 segundos do acendimento da caldeira, regule a potência térmica
mínima de aquecimento rodando o temporizador (11, página 25) situado
na placa de modulação em conformidade com os valores prescritos na
tabela continente os dados da potência térmica variável da caldeira,
página 26. Rodando o temporizador à direita, a pressão aumenta, no
sentido contrário diminui.
N.B.: com o temporizador (11) programado no mínimo, a potência de
aquecimento mínima é igual à potência térmica mínima programada na
válvula de gás.
• Afinação da potência máxima de aquecimento (vide figura à página 25).
Para afinar a potência térmica de aquecimento do ambiente, utilize o
temporizador (12, página 25) situado na placa electrónica de modulação
da caldeira, operando na seguinte maneira:
- feche a torneira de água quente para uso doméstico e posicione o
interruptor (4, página 21) em posição (
);
- desloque o selector de afinação do aquecimento (6, página 21) à posição
de temperatura máxima por forma a impedir a intervenção da modulação;
- regule a potência térmica de aquecimento rodando o temporizador (12,
p. 25) situado na placa de modulação, observando os valores ilustrados
na tabela da página 27 relativa à potência térmica variável da caldeira.
Rodando o temporizador à direita, a pressão aumenta, no sentido
contrário diminui.
N.B.: a caldeira Nike Star está equipada com um sistema de modulação
electrónico que ajusta a potencialidade da caldeira à exigência térmica
efectiva da sua morada. Por conseguinte, normalmente a caldeira funciona
dentro dum campo variável de pressão do gás compreendido entre a
potência mínima e a potência máxima de aquecimento segundo à carga
térmica do circuito.
N.B.: a caldeira Nike Star foi fabricada e afinada para funcionar na fase de
aquecimento com potência nominal . Porém, ocorrem cerca de 2 minutos
para alcançar a potência nominal de aquecimento.
Função de acendimento lento automático com distribuição gradual
temporizada.
A placa electrónica durante a fase de ignição efectua uma distribuição
crescente do gás (com valores de pressão que dependem do tipo de gás
seleccionado) cuja duração é predefinida. Tal evita a necessidade de afinar
ou de pôr em ponto a fase de acendimento da caldeira em qualquer
condição de utilização.
Temporização do aquecimento.
A caldeira Nike Star está equipada com um temporizador electrónico que
impede o excesso de acendimento do queimador durante a fase de
aquecimento. A caldeira é entregue, de série, com o temporizador regulado
a 3 minutos. Para mudar o valor de temporização a 30 segundos, é preci-
so eliminar o comutador de derivação (JP3) (vide página 25).
Função anti-bloqueio da bomba.
Em ambas as modalidades de funcionamento, “Verão” ou “Inverno”, a
caldeira activa uma função que põe a funcionar a bomba pelo menos uma
vez a cada 24 horas por 30 segundos, a fim de reduzir o risco de bloqueio
da mesma por inactividade prolongada. Se a temperatura da água de
retorno do circuito for inferior a 4° C, a caldeira inicia a funcionar até que a
temperatura alcance 42° C (anti-gelo termossifões).
Função contra fugas do circuito de água para uso doméstico.
Esta função, se activa, reduz a temperatura de aquecimento a 57° C no
caso em que o sistema detecte a circulação de água quente para uso
doméstico na modalidade de aquecimento. A função pode ser excluída
eliminando o comutador de derivação JP2 da placa electrónica.
Função “Limpa-chaminé”.
Esta função, se activa, força a caldeira à potência máxima de aquecimento
por 15 minutos.
Neste estado, todas as afinações possíveis estão inibidas; permanece
activo apenas o termóstato de segurança da temperatura e o termóstato
de limite. Para accionar a função Limpa-chaminé é preciso posicionar o
interruptor geral (4) na posição de Reset por pelo menos 10 segundos
com a caldeira a funcionar em Stand-by (espera); a sua activação será
assinalada pelo lampejar veloz da luz piloto vermelha (3). Esta função
permite que o técnico controle os parâmetros inerentes ao processo de
combustão. Após efectuar os controlos, desactive a função, desligando e
tornando a ligar a caldeira.

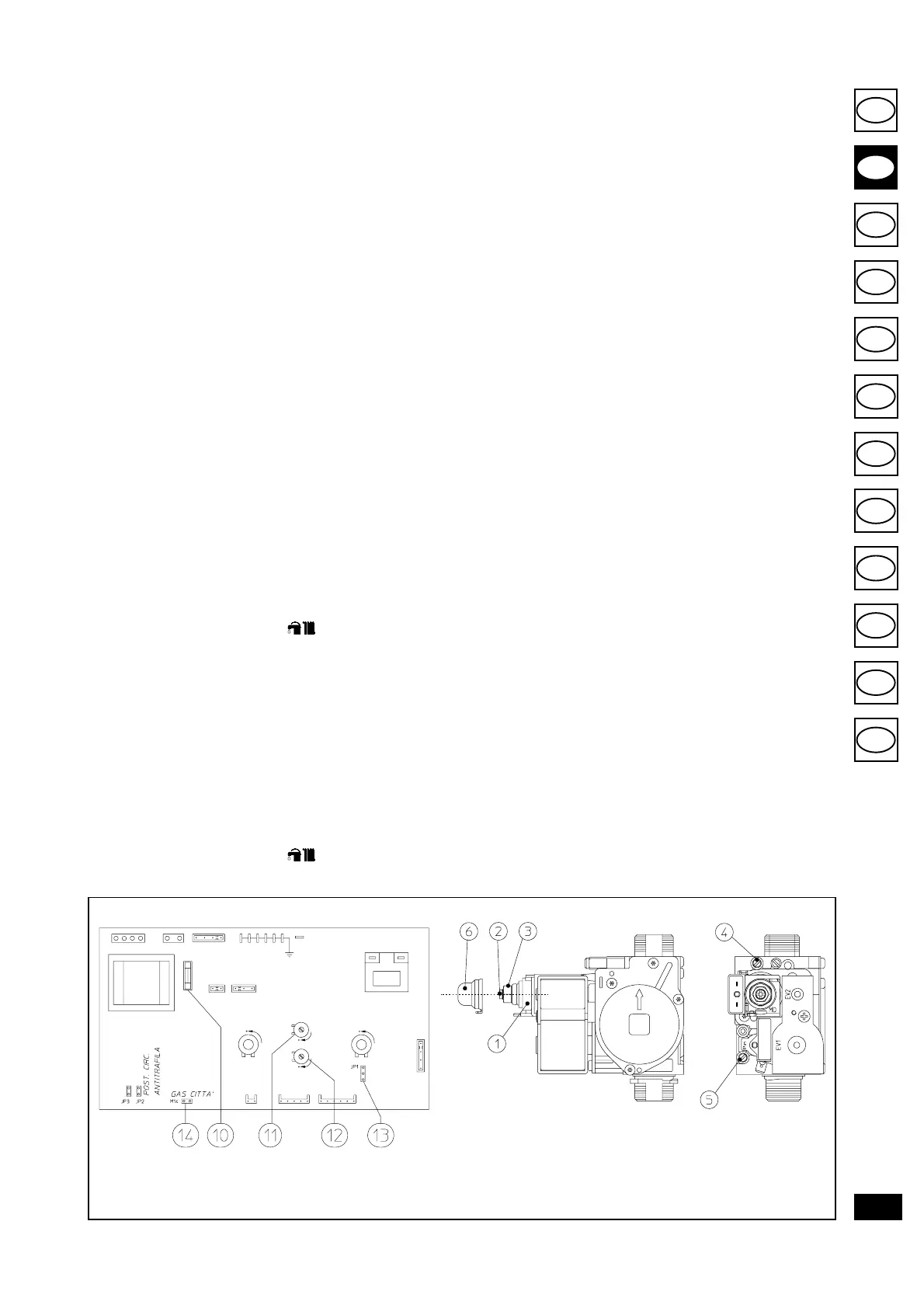

Válvula de GÁS 845 para Nike Star
Placa electrónica da Caldeira Nike Star
Legenda:
1 - Bobina
2 - Parafuso de afinação da potência mínima
3 - Parafuso de afinação da potência máxima
4 - Tomada de pressão da saída da válvula de gás
5 - Tomada de pressão de entrada da válvula de gás
6 - Tampa de protecção
10 - Fusível 2A
11 - Temporizador de afinação do mínimo da função de aquecimento
12 - Temporizador de afinação do máximo da função de aquecimento
13 - Comutador de derivação para funcionamento METANO - G.P.L.
14 - Comutador de derivação para o funcionamento GÁS DE CIDADE
Temporiz. Aquec.
Água uso
domést.
Aquec.
METANO
/ GPL
