VICTRIX PRO V2 100 - 120 - 150 EU
62

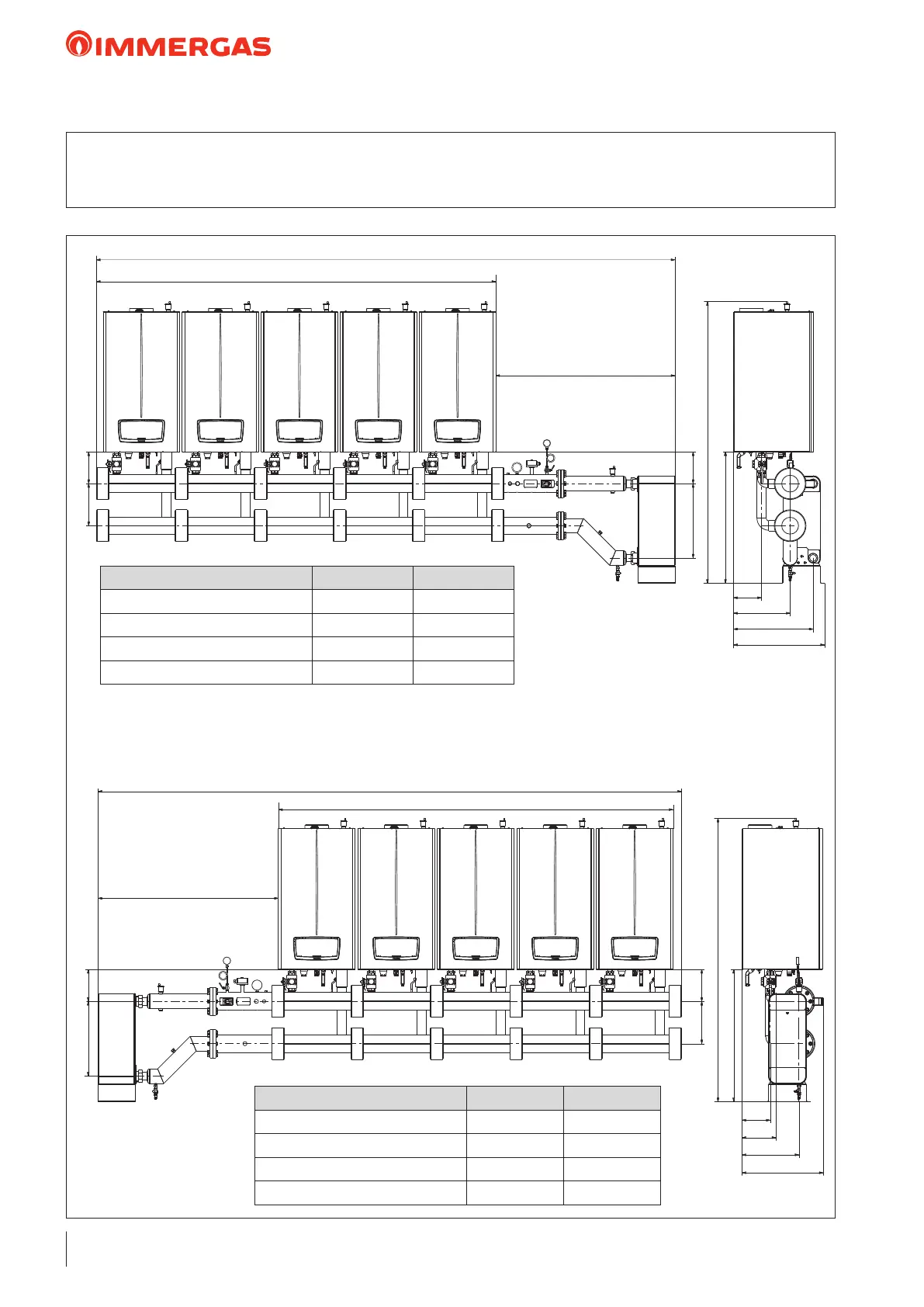

20.6 DIMENSIONS AND CONNECTIONS WITH RH/LH PLATE HEAT EXCHANGER KIT
FOR VICTRIX PRO V2 100  120  150 EU
IN SET INSTALLATION CODE: 3.033679
X
Y
249
220
330
249
583
2210
1032
444
624
714
1405
X
1405
249
583
249
330
2210
1032
220
264
444
633
Y
No. of Boilers X Y
N°2 VICTRIX PRO V2 EU 2690 1220
N°3 VICTRIX PRO V2 EU 3310 1840
N°4 VICTRIX PRO V2 EU 3930 2460
N°5 VICTRIX PRO V2 EU 4550 3080
No. of Boilers X Y
N°2 VICTRIX PRO V2 EU 2678 1220
N°3 VICTRIX PRO V2 EU 3298 1840
N°4 VICTRIX PRO V2 EU 3918 2460
N°5 VICTRIX PRO V2 EU 4538 3080
