VICTRIX PRO V2 EU
80

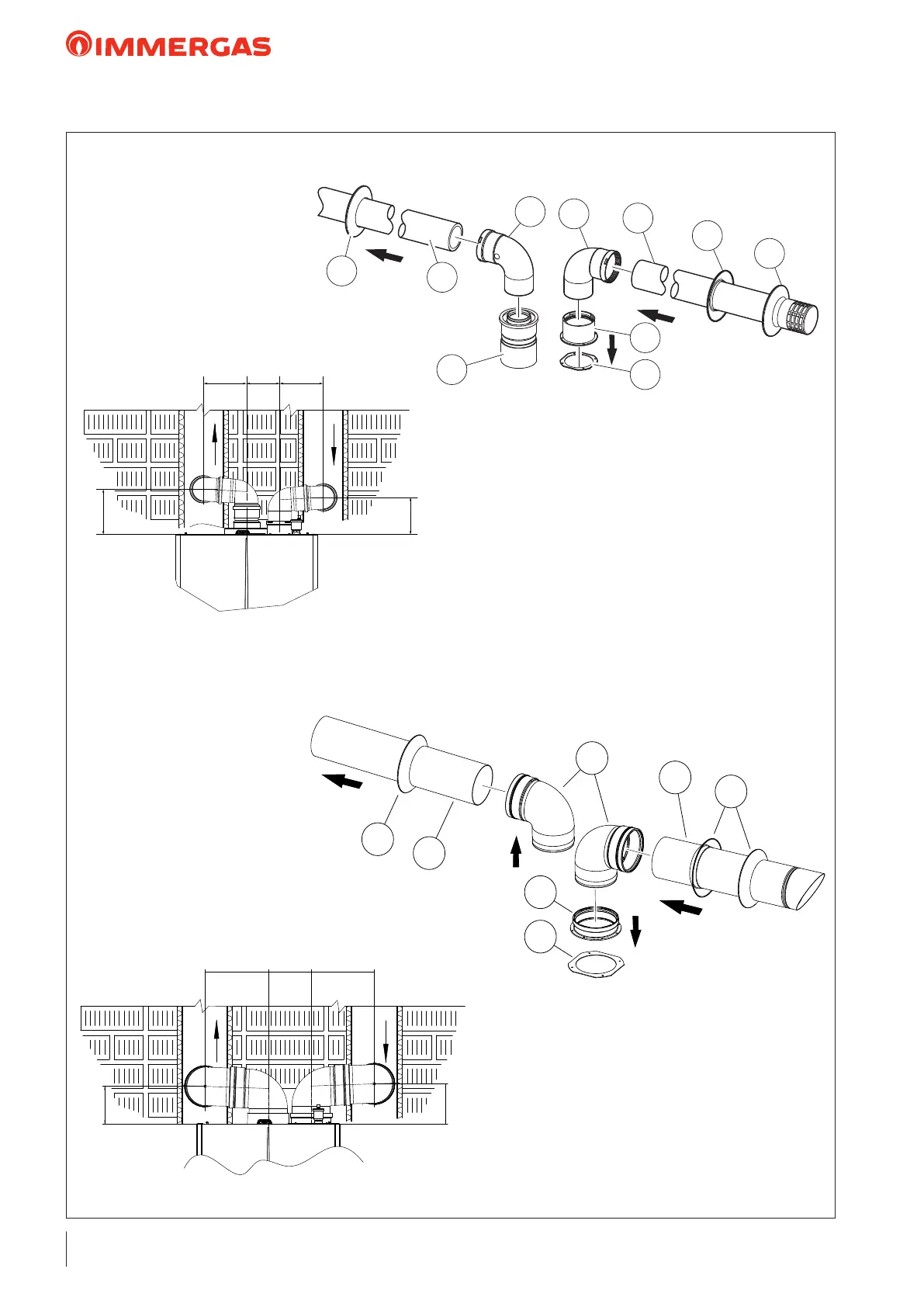

SEPARATOR KIT
Ø 160/160  CODE: 3.035122
Model:
VICTRIX PRO V2 180 EU
Key:
1 - n. 1 Intake gasket
2 - n. 1 Flanged stub pipe
3 - n. 2 90° bends Ø 160
4 - n. 1 intake terminal Ø 160
5 - n. 3 silicone wall sealing plates
6 - n. 1 drain pipe Ø 160
S
A
3
2
4
5
5
6
1
180
265 265
157
168
Key:
1 - n. 1 Intake gasket
2 - n. 1 Flanged stub pipe
3 - n. 1 reduction Ø 110 - Ø 100
4 - n. 2 90° bends Ø 100
5 - n. 1 intake terminal Ø 100
6 - n. 2 internal silicone wall sealing plates
7 - n. 1 external silicone wall sealing plate
8 - n. 1 drain pipe Ø 100
SEPARATOR KIT
Ø 100/100  CODE: 3.032717
Models:
VICTRIX PRO V2 100 EU
VICTRIX PRO V2 120 EU
VICTRIX PRO V2 150 EU
6
8
4
4
5
6
7
2
1
S
A
3
140180 180
155
190
