Immergas ZEUS Mini - Page 12









 

 












 












12200 mm









 4700 mm









 











 




 





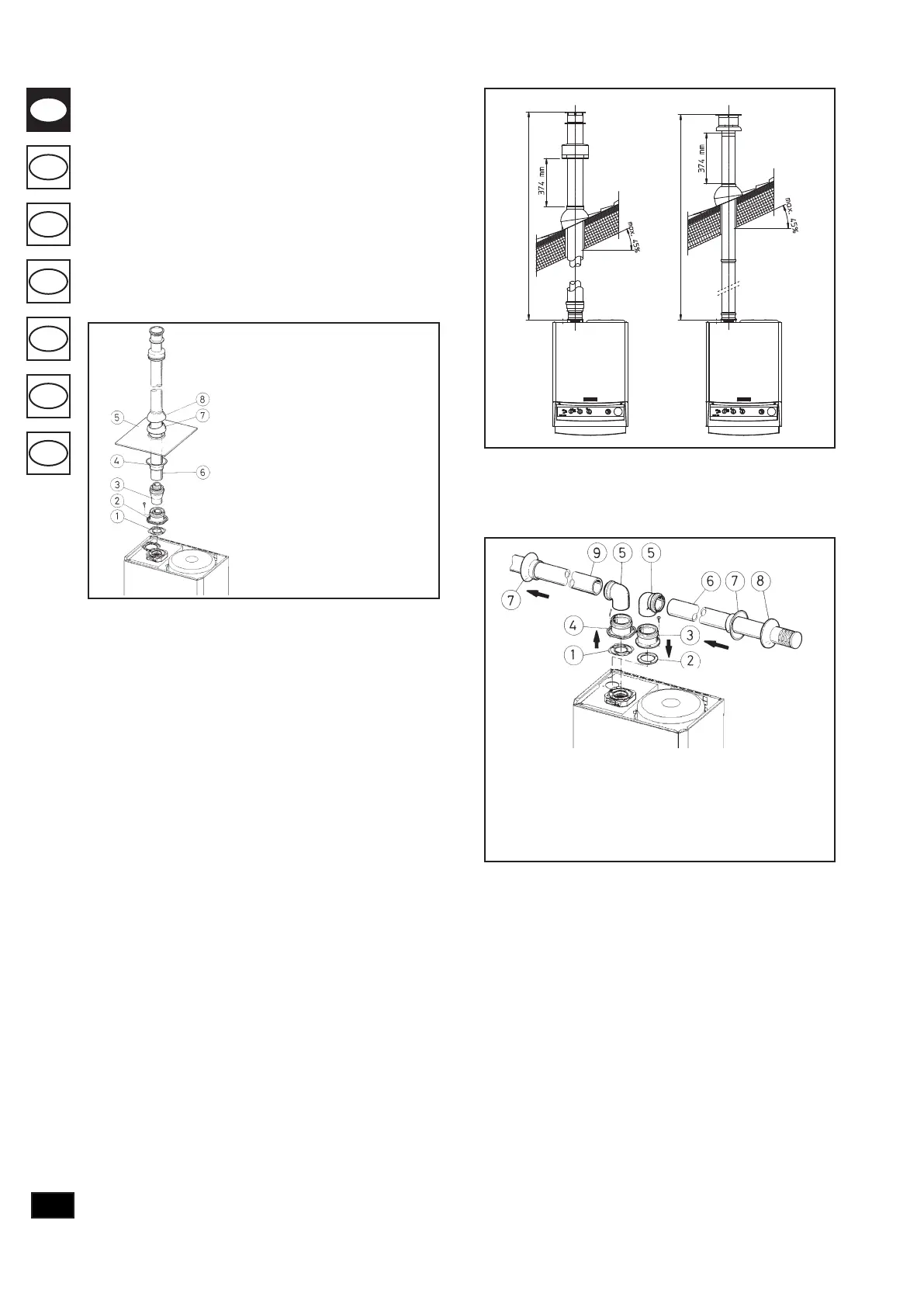

El Kit comprende:
1 - Junta (1)
1 - Brida hembra concéntrica (2)
1 - Adaptador Ø 60/100 para
Ø 80/125 (3)
1 - Caperuza (4)
1 - Teja de aluminio (5)
1 - Tubo concéntrico aspiración-
expulsión Ø 80/125 (6)
1 - Casquete fijo (7)
1 - Casquete móvil (8)
El Kit comprende:
1 Junta de expulsión (1)
1 - Junta hermética de la brida
(2)
1 - Brida hembra de aspiración
(3)
1 - Brida hembra de expulsión
(4)
2 - codos en 90° Ø 80 (5)
1 - Terminal aspiración Ø 80 (6)
2 - Caperuzas internas (7)
1 - Caperuza externa (8)
1 - Tubo de expulsión Ø 80 (9)


