Immergas ZEUS Mini - Page 16











   





  










    


 







 





 





 





 








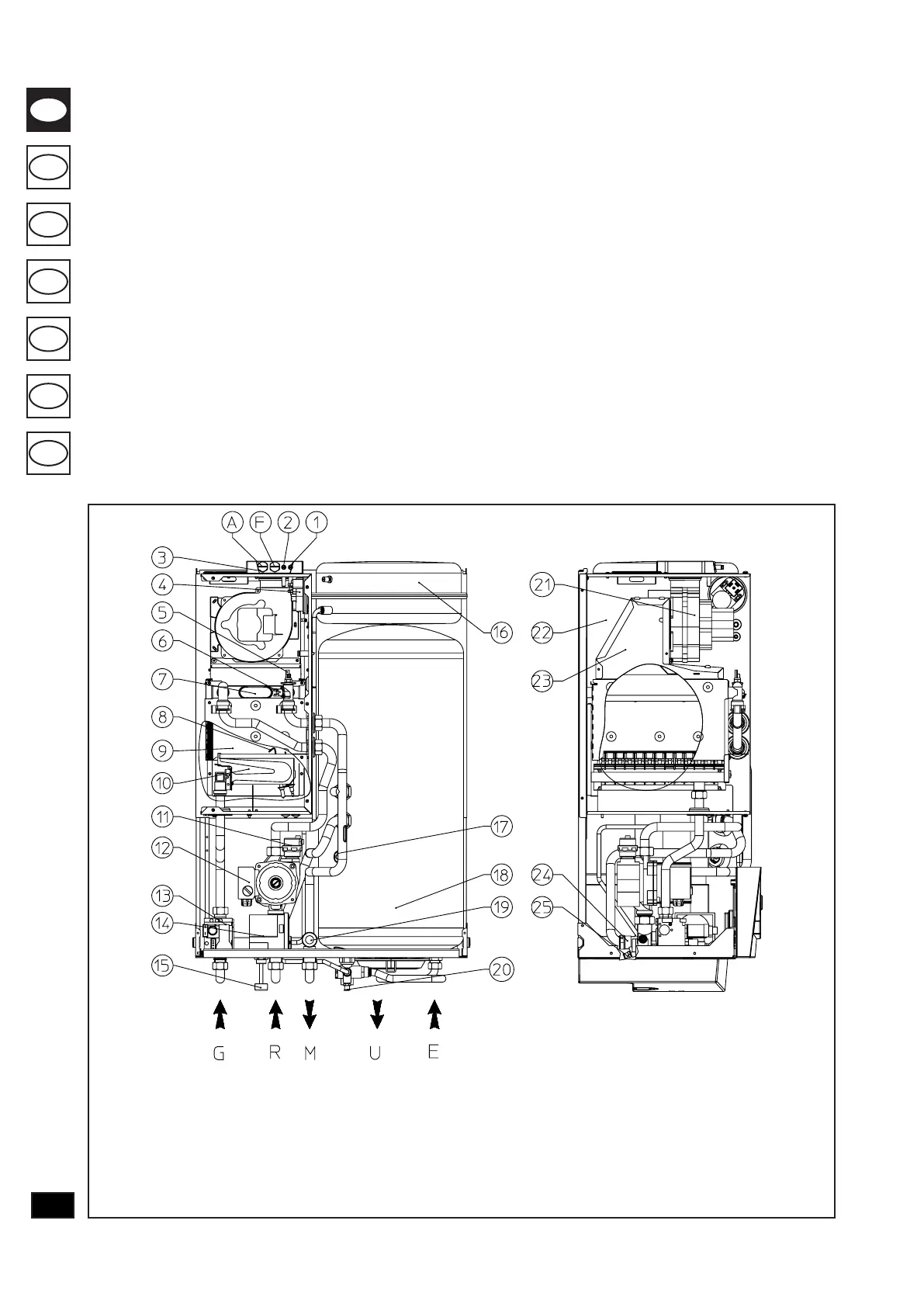

Leyenda:
1 - Toma de presión señal negativa
2 - Toma de presión señal positiva
3 - Arquetas de recogida (aire A) - (humos F)
4 - Presostato seguridad ventilador
5 - Sonda NTC límite y regulación calefacción
6 - Termostato seguridad sobretemperatura
7 - Intercambiador primario
8 - Bujías de encendido y detección
9 - Cámara de combustión
10 - Quemador
11 - Válvula de salida de aire
12 - Circulador
13 - Válvula de gas
14 - Válvula de tres vías motorizada
15 - Llave de llenado del sistema
16 - Depósito de expansión
17 - Sonda NTC sanitario
18 - calentador acero inox. 316L
19 - Válvula de seguridad 8 bar sanitario
20 - Llave de vaciado del calentador
21 - Ventilador de expulsión de humos
22 - Cámara hermética
23 - Campana de humos
24 - Válvula de seguridad 3 bar instalación
25 - Llave de vaciado de la instalación
