Immergas ZEUS Mini - Page 39











 
     
    
       

 
 

 
 

 

 

 
 


 
 


 
 
 










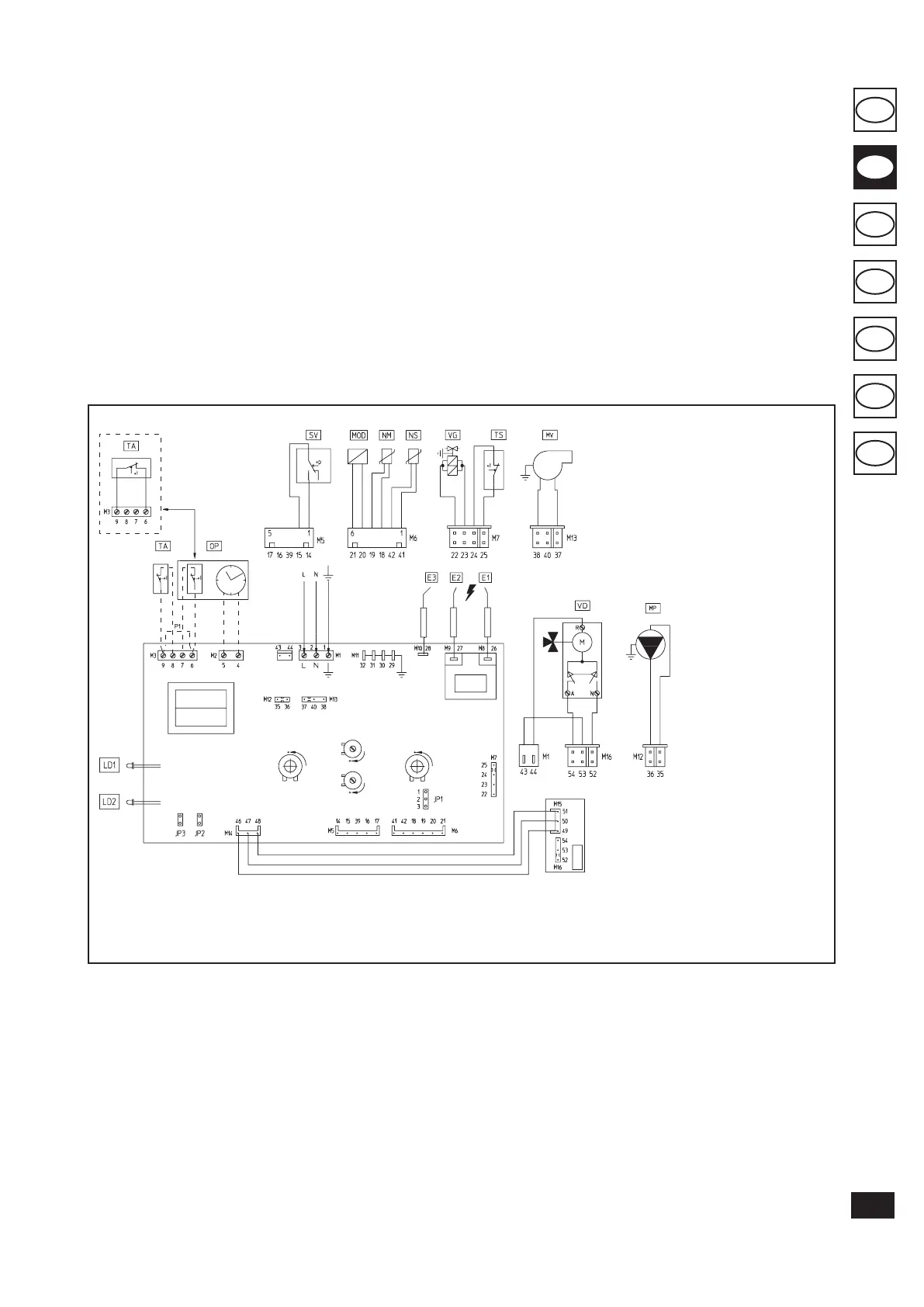

Oznaczenia:
E1-E2 - Elektrody zapłonowe
E3 - Elektroda kontroli obecności
płomienia
JP1 - Przełącznik gazu
JP3 - Przełącznik zegara c.o.
LD1 - Kontrolka obecności płomienia
LD2 - Kontrolka sygnalizacji uszkodzeń
MOD - Cewka modulująca
MP - Pompa obiegowa
MV - Wentylator
NM - Sonda NTC na zasilaniu
NS - Sonda NTC wody sanitarnej
OP - Zegar programatora (opcja)
P1 - Mostek termostatu temp. otoczenia
SV - Mikrowyłącznik presostatu powietrza
TA - Termostat temp. otocz. On/Off (zał/wył)
(opcja)
TS - Termostat. zabezpieczający
VD - Zawór trójdrożny sterowany silnikiem
V/G - Zawór gazu
szary szary czarny
czarny
czerwony
czerwon
y
czarny
czarny
niebieski
brązow
y
biały
biały
niebieski
brązow
y
brązow
y
niebieski
żółty/zielony
brązowy
brązowy
czerwony
czarny
niebieski
pomarańczow
y
Pierwotny
Wtórny
Kontrolka obecności płomienia
Kontrolka sygnalizacji usterek
Regulacja wody sanitarnej
Regulacja c.o.
Powolny zapłon
Moc c.o.
biały
pomarańczowy
fioletow
y
