Immergas ZEUS Mini - Page 40










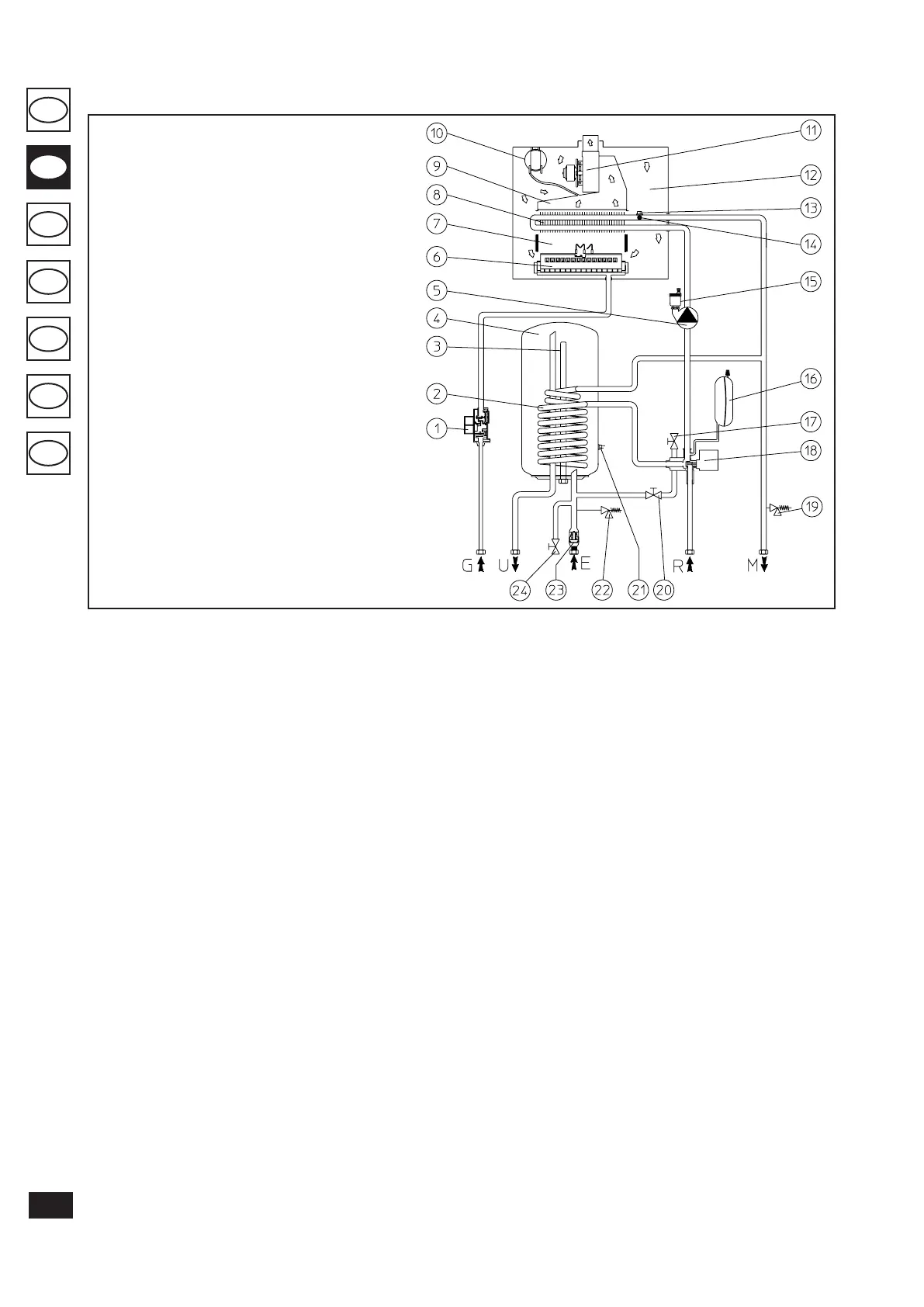

Oznaczenia:
1 - Zawór gazu
2 - Spirala nierdzewna do bojlera
3 - Anoda magnezowa
4 - Bojler
5 - Pompa cyrkulacyjna
6 - Palnik główny
7 - Komora spalania
8 - Wymiennik główny
9 - Czopuch
10 - Presostat wentylatora
11 - Wentylator wylotu spalin
12 - Komora zamknięta
13 - Sonda NTC regulacji c.o.
14 - Termostat przegrzania
15 - Automatyczny odpowietrznik
16 - Zbiornik wyrównawczy
17 - Kurek opróżniania instalacji
18 - Zawór trójdrożny sterowany silnikiem
19 - Zawór bezpieczeństwa 3 bar
20 - Kurek napełniania
21 - Sonda NTC wody sanitarnej
22 - Zawór bezpieczeństwa 8 bar
23 - Zawór zwrotny
24 - Kurek opróżniania bojlera
G - Dopływ gazu
U - Wyjście ciepłej wody sanitarnej
E - Wejście wody sanitarnej
R - Powrót z instalacji
M - Zasilanie instalacji


     






    







        
       
    
 

       

        










        





    
  
       


 
 


 
 
 
 
      


 










 
 

 





