Immergas ZEUS Mini - Page 54









      
  










     

   
   

 






          





 
Ø




















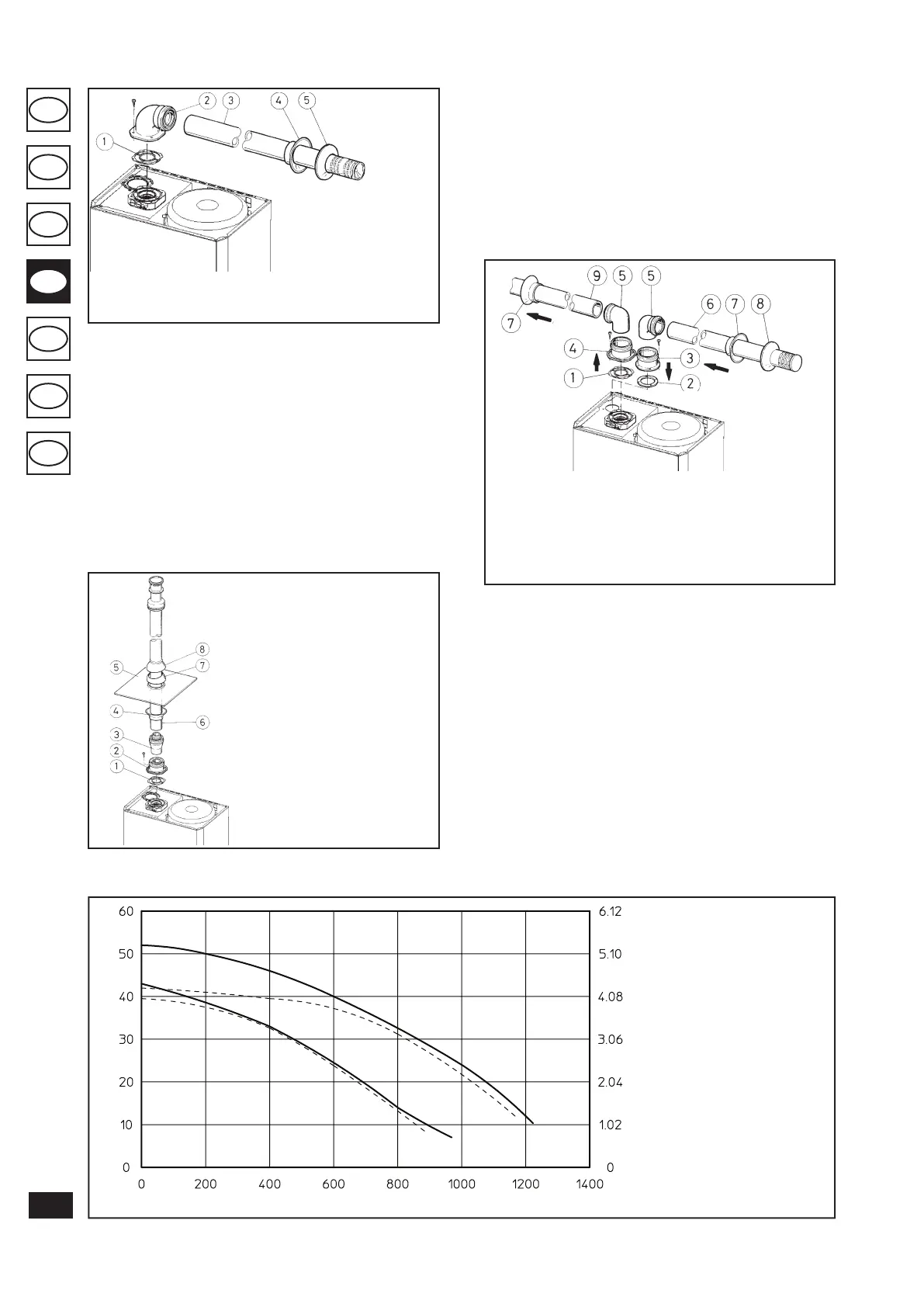

Il Kit - vsebina:
Št.1 - Tesnilo (1)
Št.1 - Cevno koleno 90°
koncentrično (2)
Št.1 - Koncentrična cev za
vsesavanje /izsesavanje
Ø 60/100 (3)
Št.1 - Notranja rozeta (4)
Št.1 - Zunanja rozeta (5)
Il Kit vsebina:
Št. 1 - Tesnilo (1)
Št. 1 - Ženska koncentrična prirobnica (2)
Št. 1 - Adapter Ø 60/100 za Ø 80/125 (3)
Št. 1 - Rozeta (4)
Št. 1 - Strešica iz aluminija (5)
Št. 1 - Koncentrična cev za vsesavanje/
izsesavanje Ø 80/125 (6)
Št. 1 - Nepremičen oklep (7)
Št. 1 - Premičen oklep (8)
B = vsesavanje
A = izsesavanje
Moč napeljave.
A = Moč napeljave v tretji
hitrosti
B = Moč napeljave v drugi
hitrosti
C = Moč napeljave v tretji
hitrosti z vključenim by-
pasom (opcija)
D = Moč napeljave v drugi
hitrosti z vključenim by-
pasom (opcija)
Sesalna višina (m H
2
O)
Pretok (l/h)
Sesalna višina (kPa)




Il Kit - vsebina:
Št. 1 - Tesnilo (1)
Št. 1 - Tesnilo za pritrjevanje
prirobnice (2)
Št. 1 - Ženska prirobnica cevi za
vsesavanje (3)
Št. 1 - Ženska prirobnico cevi za
izsesavanje (4)
Št. 2 - Kolenske cevi 90
° Ø 80 (5)
Št. 1 - Terminal za vsesavanje
Ø 80 (6)
Št. 2 - Notranje rozete (7)
Št. 1 - Zunanja rozeta (8)
Št. 1 - Cev za izsesavanje
Ø 80 (9)
