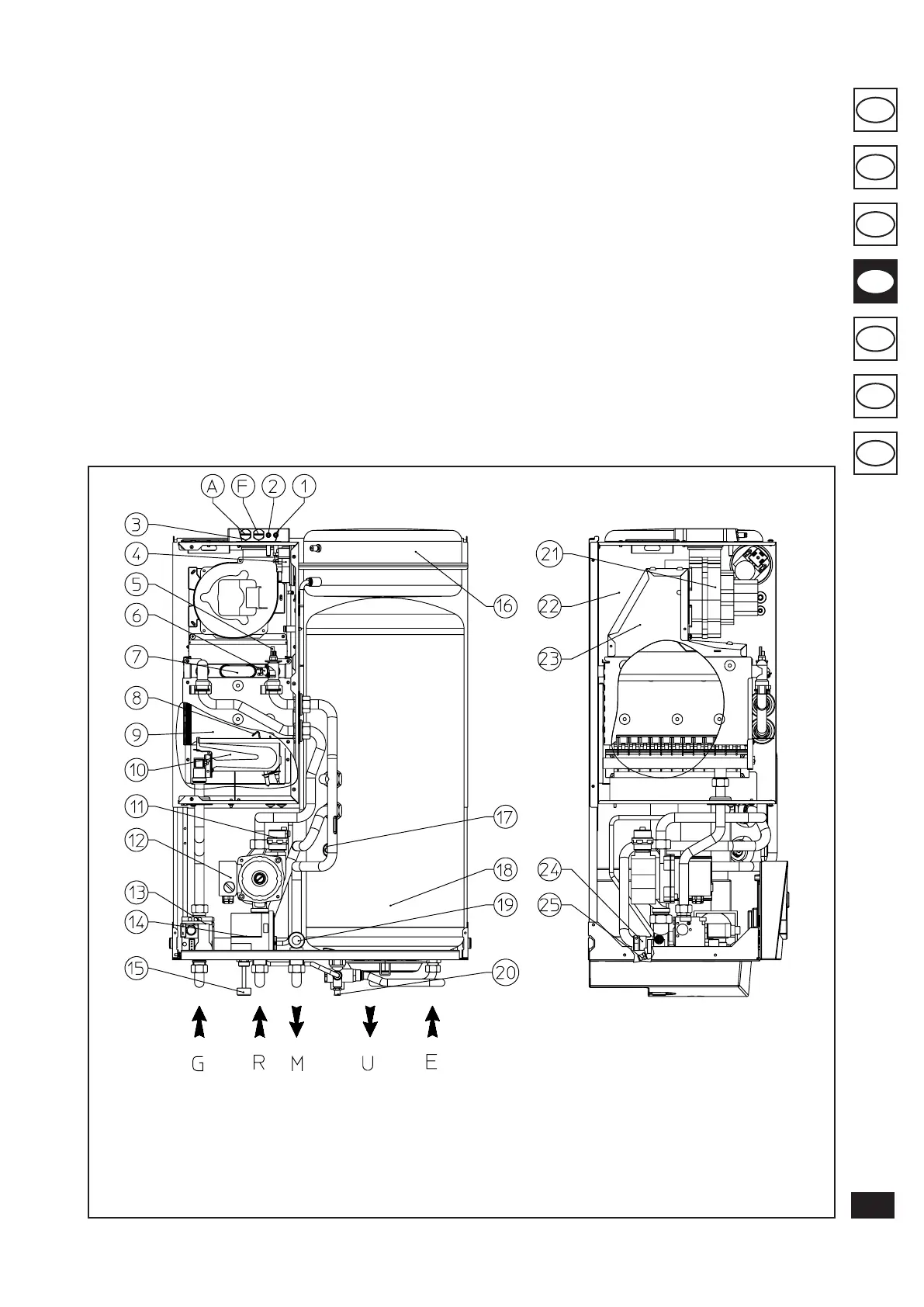

Legenda:
1 - Priključek za pritisk - negativni signal
2 - Priključek za pritisk - pozitivni signal
3 - Prostor za jemanje vzorca (zraka A)-(dimov F)
4 - Varnostni presostat ventilatorja
5 - Sonda NTC za omejevanje in reguliranje ogrevanja
6 - Varnostni termostat proti previsokim temperaturam
7 - Glavni menjalnik toplote
8 - Svečke za vžig in merjenje
9 - Komora za izgorevanje
10 - Gorilnik
11 - Ventil za izhod zraka
12 - Obtočna naprava
13 - Plinski ventil
14 - Motoriziran ventil s tremi izhodi
15 - Pipa za polnjenje napeljave
16 - Ekspanzijska posoda
17 - Sanitarna sonda NTC
18 - Bojler iz Inox jekla - 316L
19 - Sanitarni varnostni ventil 8 barov
20 - Pipa za izpraznjevanje bojlerja
21 - Ventilator za odvajanje dima
22 - Nepropustni razdelek
23 - Napa za dim
24 - Varnostni ventil za napeljavo 3 barov
25 - Pipa za izpraznjevanje napeljave


 




 




 




 




  

