A = Lehetséges vízoszlop a
harmadik sebességben
B = Lehetséges vízoszlop a
második sebességben
C = Lehetséges vízoszlop a
harmadik sebességben
by-pass beiktatásával
(extra)
D = Lehetséges vízoszlop a
második sebességben
by-pass beiktatásával
(extra).

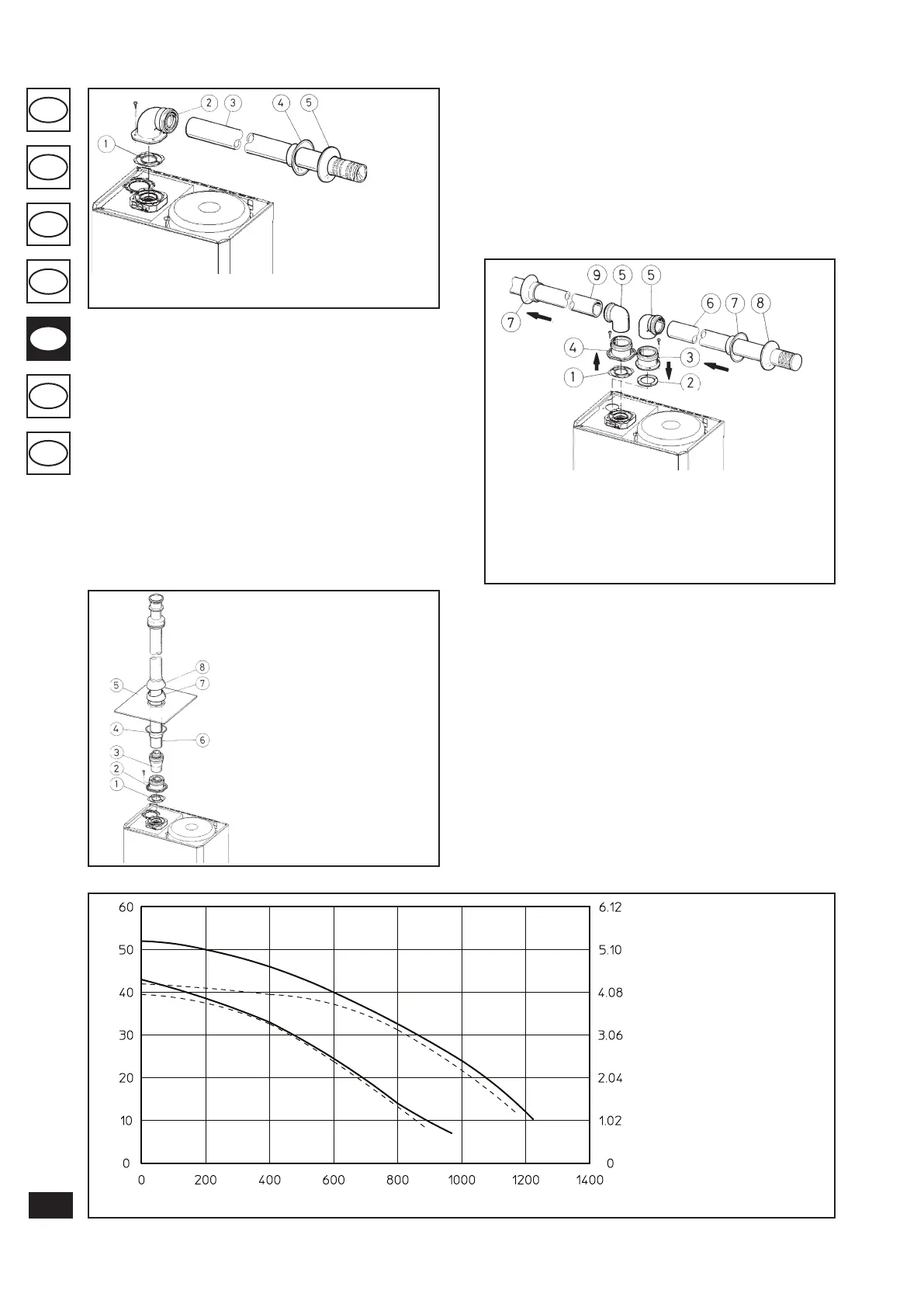

A készlet összetétele:
1 db – Tömítés (1)
1 db – 90°-os koncentrikus
könyökcső (2)
1 db – Koncentrikus elszívó/
kieresztő cső, Ø 60/100 (3)
1 db – Belső rozetta (4)
1 db – Külső rozetta (5)
A készlet összetétele:
1 db - Tömítés (1)
1 db - Belsős koncentrikus perem (2)
1 db - 60/100-as illeszték 80/125-ös
átmérőhöz
1 db - Rozetta (4)
1 db - Alumínium cserép (5)
1 db - 80/125-ös átmérőjű koncen
-
trikus elszívó/kieresztő cső (6)
1db - Fix félburkolat (7)
1db - Mobil félburkolat (8)
    
  
     








 







       










 
























Elsőbbség (m H
2
O)
Teljesítmény (l/h)
Elsőbbség (kPa)
A készlet összetétele:
1 db -Tömítés (1)
1 db - Peremszigetelő tömítés (2)
1 db - Belsős perem az
elszíváshoz (3)
1 db - Belsős perem a
leeresztéshez (4)
2 db - 90° könyök,
Ø 80 (5)
1 db - Elszívó végelem,
Ø 80 (6)
2 db - Belső rozetta (7)
1 db - Külső rozetta (8)
1 db - Leeresztőcső Ø 80 (9)


