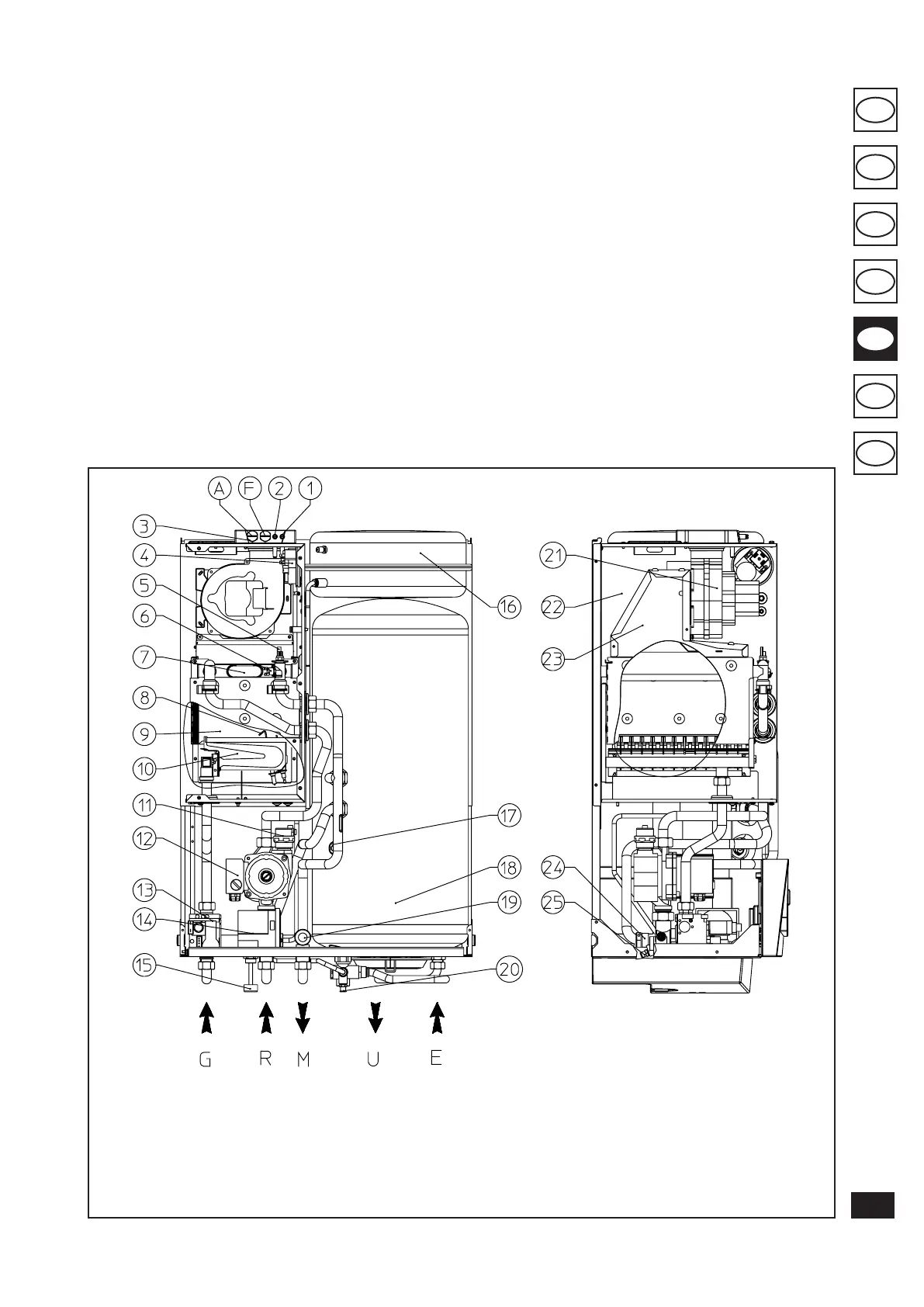

Jelmagyarázat:
1 - Nyomásjel negatív
2 - Nyomásjel pozitív
3 - Mintavételi kádak (levegő A) – (füst F)
4 - Ventilátor biztonsági presszosztát
5 - NTC határérték szonda és a fűtés beszabályozása
6 - Túlhevülés biztonsági presszosztát
7 - Primer hőcserélő
8 - Őrláng és gyújtóláng
9 - Égéskamra
10 - Égőfej
11 - Levegő kieresztő szelep
12 - Keringető
13 - Gázszelep
14 - Háromutas motoros szelep
15 - Berendezés töltőcsap
16 - Tágulási tartály
17 - NTC használati szonda
18 - Inox 316 L vízmelegítő
19 - 8 baros biztonsági szelep használati vízre
20 - Vízmelegítő leeresztő csap
21 - Füsteltávolító ventilátor
22 - Hermetikus kamra
23 - Füstburkolat
24 - A berendezés 3 baros biztonsági szelepe
25 - Berendezés leeresztő csap
