Руководство по эксплуатации

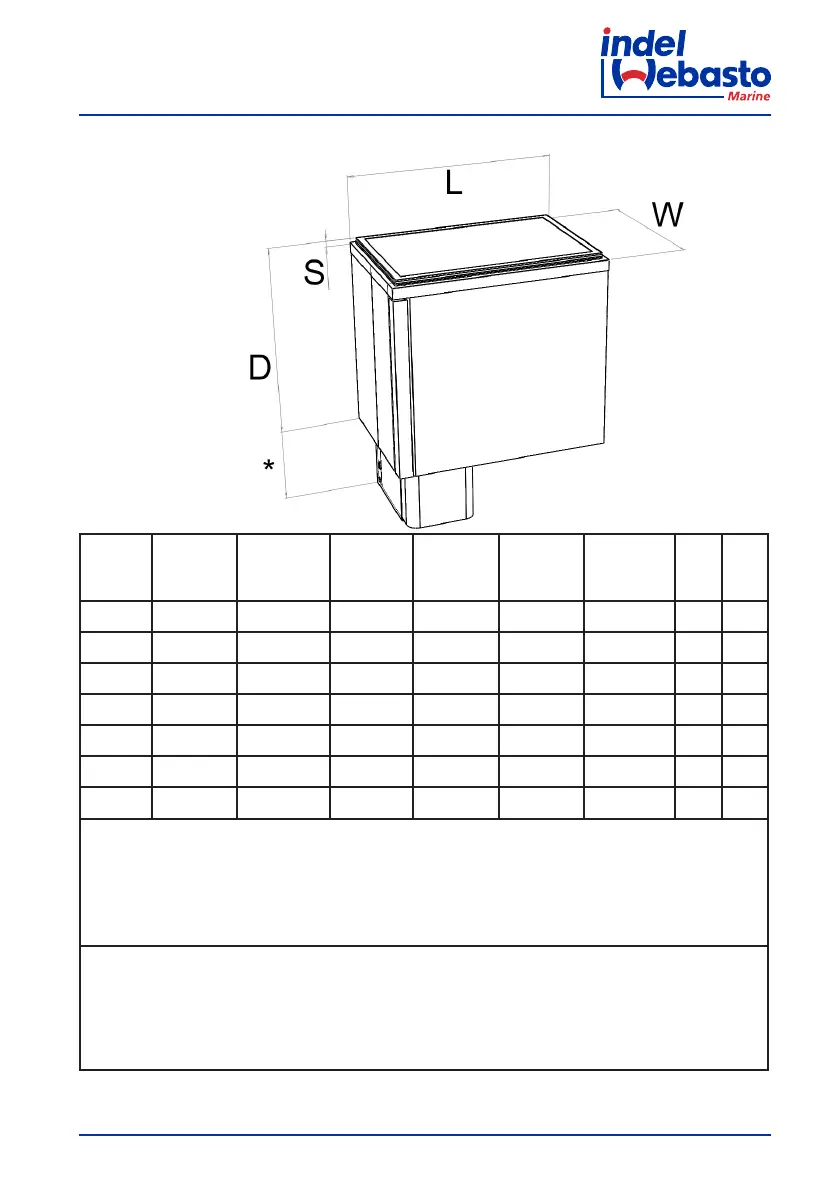

9 Размеры
Модель Ширина
(мм) [W]
Длина (мм)
[L]
Глубина
(мм) [D]
Толщина
двери (мм)
[S]
Сечение
(мм) W:H
Верхняя
кромка
(мм) W:H
Трубы
1
При-
меча-
ния
BI 29 Dual 340 496+165* 330 35 вкл. 344:500 343:499 / REM
BI 36 240 438 550+165* 35 вкл 442:244 / +25 REM
BI 40 395 395+165* 380 40 вкл. 399:399 415:415 +20 REM
BI 41 Dual 340 496 450+165* 13 вкл. 344:500 343:499 / REM
BI 53F 425 645 465+165* / 429:649 430:648 +15 REM
BI 75 425 645 465+165* / 429:649 430:648 +15 REM
BI 92 Dual 480 801 455+165* / 484:805 484:804 +25 REM
ПРИМЕЧАНИЯ:
REM: Поставляемое изделие предоставляет возможность смещения узла компрессора в
зависимости от длины поставляемых труб.
1: Эта отметка указывает расстояние, необходимое для вывода труб из изделия, для их возможного
изгиба.
В СООТВЕТСТВИИ СО СТАНДАРТОМ И ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ РЕКОМЕНДУЕТСЯ, ЧТОБЫ
РАССТОЯНИЯ МЕЖДУ НАРУЖНЫМИ СТЕНКАМИ ХОЛОДИЛЬНИКА И ВНУТРЕННИМИ СТЕНАМИ
МЕБЕЛИ БЫЛИ СЛЕДУЮЩИМИ: 20мм ДЛЯ СТЕНОК, ГДЕ НЕТ КОМПРЕССОРА, И 50мм ДЛЯ СТЕНОК,
ГДЕ ИМЕТСЯ КОМПРЕССОР. ЕСЛИ ОТСУТСТВУЕТ ВОЗМОЖНОСТЬ СОБЛЮДАТЬ ДАННЫЕ ПРАВИЛА,
МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ РАССТОЯНИЙ ДОЛЖНЫ СОСТАВЛЯТЬ 5 мм, И МАТЕРИАЛ, ИЗ КОТОРОГО
ВЫПОЛНЕНЫ СТЕНЫ, ДОЛЖЕН БЫТЬ ВЗРЫВОБЗАЩИЩЕННЫМ.
