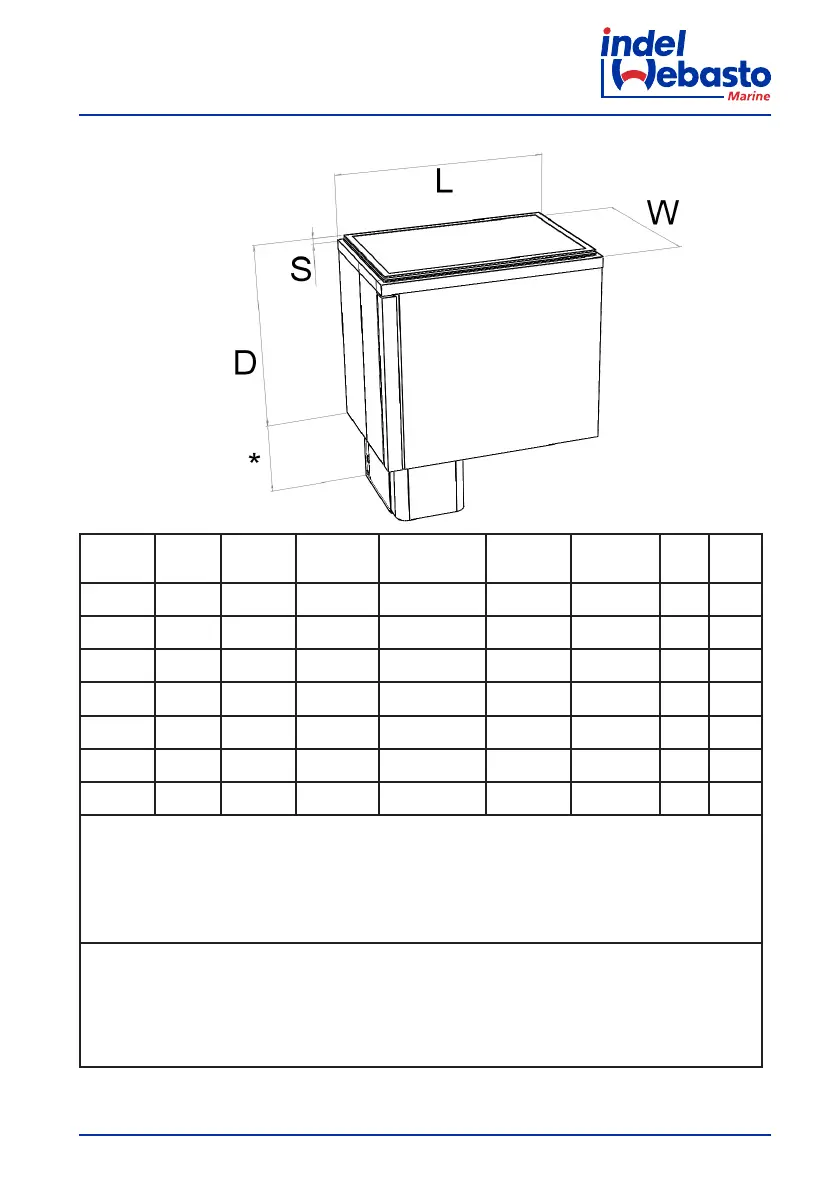

9 Abmessungen
Modell Breite
(mm) [W]
Länge
(mm) [L]
Tiefe (mm)
[D]
Türdicke (mm)
[S]
Cut-Out
(mm) W:H
Oberer Rand
(mm) W:H
Leitun-
gen
1
Hinweis
BI 29 Dual 340 496+165* 330 35 inbegrien 344:500 343:499 / REM
BI 36 240 438 550+165* 35 inbegrien 442:244 / +25 REM
BI 40 395 395+165* 380 40 inbegrien 399:399 415:415 +20 REM
BI 41 Dual 340 496 450+165* 13 inbegrien 344:500 343:499 / REM
BI 53F 425 645 465+165* / 429:649 430:648 +15 REM
BI 75 425 645 465+165* / 429:649 430:648 +15 REM
BI 92 Dual 480 801 455+165* / 484:805 484:804 +25 REM
HINWEISE:
REM: Das Produkt wird so geliefert, dass die Kompressorgruppe je nach Länge der gelieferten Leitungen
verschoben werden kann.
1: Dieses Maß gibt den Zwischenraum an, der zum Ausgang der Leitungen aus dem Produkt dient, um es
eventuelle biegen zu können.
FÜR EINEN KORREKTEN UND NORMGERECHTEN BETRIEB WIRD EMPFOHLEN, DASS DIE AUSSENWÄNDE DES
KÜHLSCHRANKS FOLGENDE ABSTÄNDE ZU DEN INNENWÄNDEN DES MÖBELSTÜCKS EINGEHALTEN WERDEN:
20mm ZU DEN WÄNDEN, AN DENEN SICH KEIN KOMPRESSOR BEFINDET UND 50mm ZU DEN WÄNDEN;
AN DENEN SICH DER KOMPRESSOR BEFINDET. KÖNNEN DIESE VORGABEN NICHT EINGEHALTEN WERDEN,
MÜSSEN DIE MINDESTABSTÄNDE 5mm BETRAGEN, DIE WÄNDE MÜSSEN AUS EXPLOSIONSFESTEM MATERIAL
SEIN
