6. DESCRIPTION

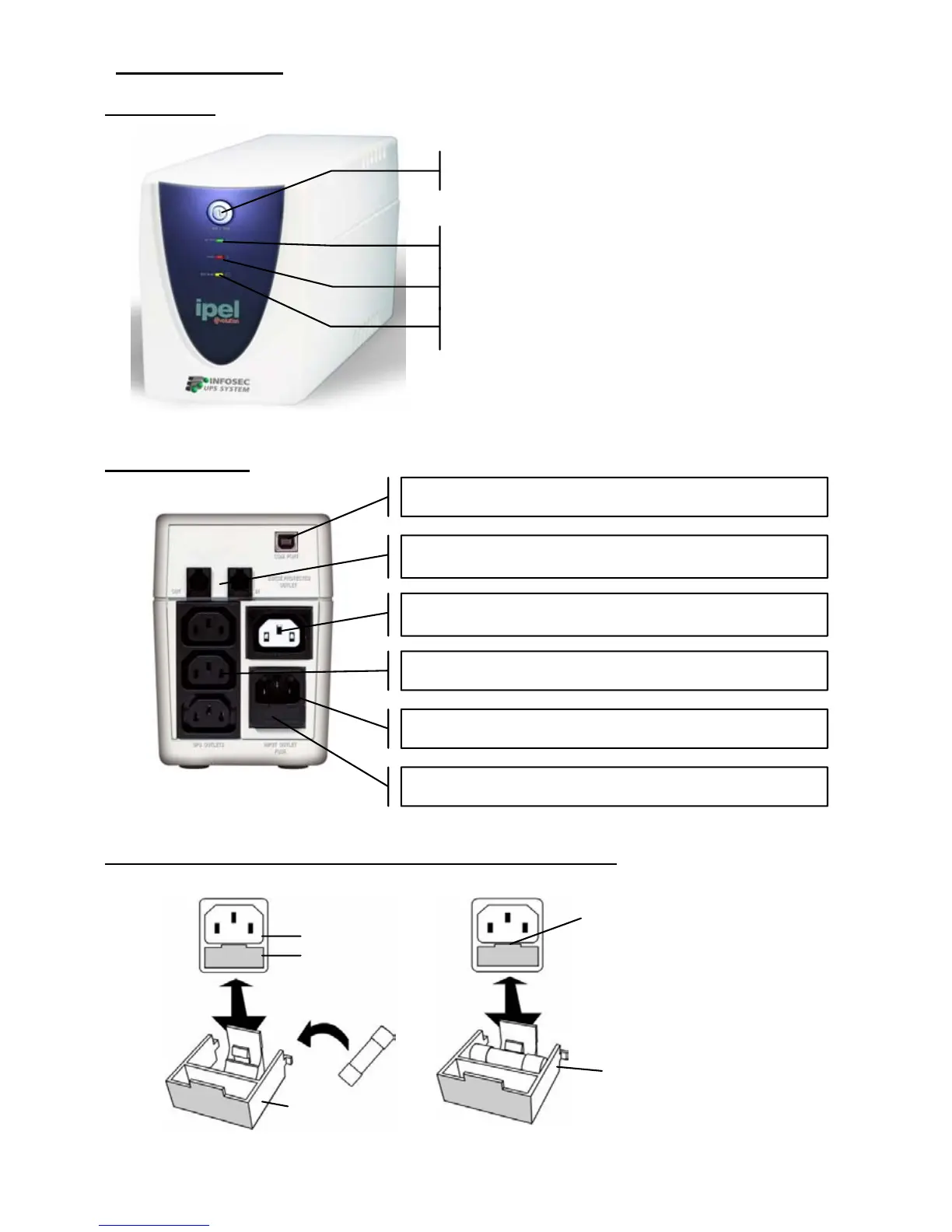

FACE AVANT
FACE ARRIERE
PROCEDURE DE REMPLACEMENT DU FUSIBLE
Ici fusible
de rechange
Prise d’alimentation
Porte fusibles
Fusible de
protection
en place
Insérer un tournevis plat
dans l’encoche.
Tirer pour dégager
le porte fusibles
Bouton marche/arrêt
Voyant vert allumé: alimentation normale
Voyant rouge allumé : Défaut
Voyant jaune allumé : mode batterie
Port de communication USB
Connecteurs RJ11 (protection ligne Tél./fax/modem)
Prise parafoudre pour périphérique auxiliaire
3
rises secourues
Prise d’alimentation
Fusible
